干冰成型自动化生产设备结构设计

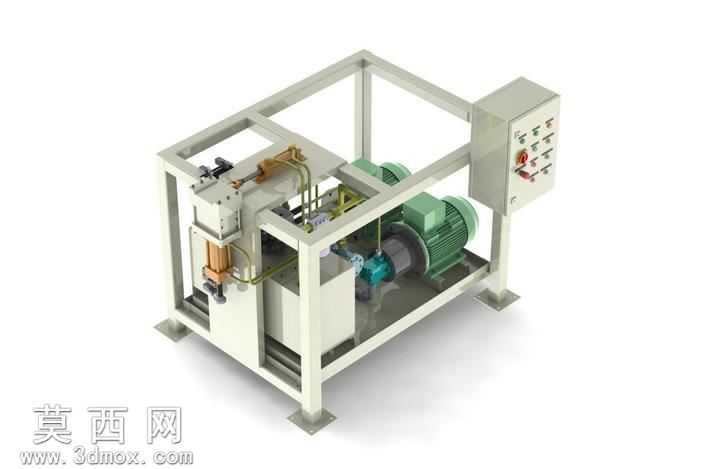

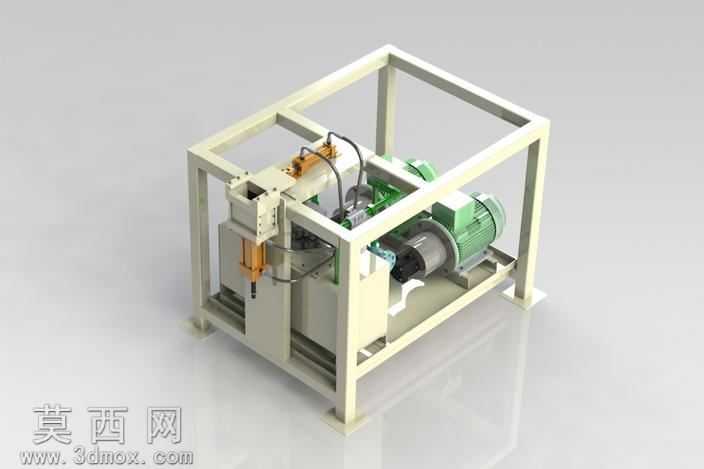

本套干冰成型设备的三维建模工作依托专业三维设计平台完成，整体采用模块化设计思路搭建，完整还原了设备从动力输入到成型输出的全链路机械结构。建模过程中首先搭建了方管焊接成型的设备外框架，框架采用标准工业铝型材与碳钢方管组合的结构形式，通过参数化建模方式精准定义了各型材的截面尺寸、连接孔位与焊接坡口位置，确保框架的承重强度与装配精度符合工业生产要求。动力单元部分完整还原了驱动电机、减速机构与传动组件的装配关系，对电机的散热筋、接线盒、输出轴端的密封结构都做了精细化建模，减速箱内部的齿轮啮合关系、轴承定位结构也按照实际传动参数完成了装配约束，保证传动路径的运动仿真可以真实还原设备运行状态。成型执行单元的建模重点聚焦在压制成型模组、进料控制模组与出料导向结构，对成型模具的型腔尺寸、压头的行程限位结构、进料口的启闭联动机构都做了1:1的比例还原，同时为各运动部件添加了符合实际工况的运动副约束，可直接用于设备的动作逻辑验证。渲染阶段针对不同部件的材质特性做了差异化调整，碳钢框架赋予了哑光喷塑的材质质感，电机外壳采用铸铁哑光材质搭配金属光泽的散热筋细节，传动部件的金属轴类零件赋予了镀铬高光材质，气动管路部分采用半透明的PU管材质搭配金属快插接头的质感，整体渲染效果清晰区分了不同功能模块的结构边界。设备的控制系统部分按照PLC控制的逻辑完成了布线走向的建模，将控制箱、传感器走线、动力线缆的排布都做了合理规划，避免实际装配中出现线缆干涉的问题。整体设计充分考虑了干冰生产过程中的低温工况特性，对成型区域的部件做了耐低温材质的结构适配，在保证成型压力稳定输出的同时，优化了设备的维护拆装空间，各模组之间采用快装式连接结构，可快速完成易损部件的更换作业，大幅提升设备的日常运维效率。
