欧式前板配套后欧元模块接线柱结构

　　日常做机柜面板、欧式功能模块集成装配的时候，经常会碰到不同功能模块和前板的匹配问题，尤其是音频、信号传输类的接线端子模块，要是和前板的贴合度不够，不仅装配后缝隙不均影响外观，长期使用还容易出现端子松动、接触不良的问题，这个后欧元模块的绑定结构，就是专门针对euro标准前板配套设计的接线柱组件，只做了前部的装配结构部分，刚好覆盖和前板卡接、绑定的核心配合区域。从实际应用场景来看，这类接线柱模块多用在专业音频设备、工业信号转接面板、定制化机柜功能单元上，比如演播室的信号配线架、工业控制机柜的外接信号端口、定制化测试台的接线面板，都会用到这类标准欧式模块，通过标准化的卡接结构和前板绑定，不需要额外打螺丝固定，

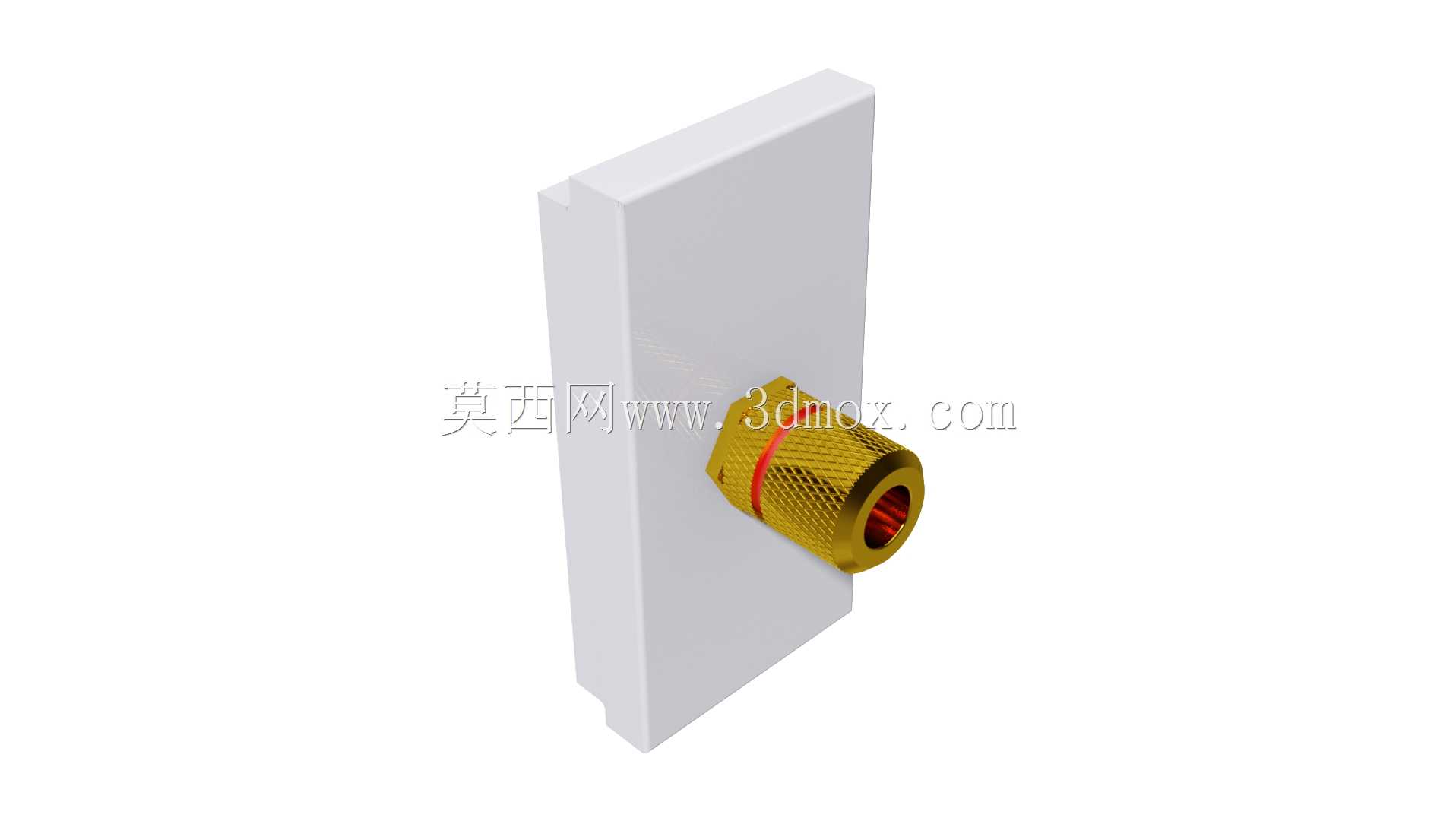

　　装配效率比传统螺丝固定的端子高很多，后期维护更换模块的时候，只需要从面板后侧推出旧模块，卡入新模块就能完成更换，不需要拆解整个面板结构。在功能特性上，这个接线柱采用了滚花铜质主体设计，外表面的滚花纹理一方面是增加插拔接线时的摩擦力，方便徒手拧紧接线端子，不需要额外借助扳手就能完成接线紧固，另一方面铜质基材的导电性能优异，能满足音频信号、低压控制信号的稳定传输需求，内部的螺纹孔可以匹配标准规格的接线插头，接线后接触电阻小，信号传输衰减少，适合对信号传输稳定性有要求的场景。设计思路上，整个模块完全贴合euro frontplate的标准安装尺寸，建模时直接对齐标准前板的安装卡槽边界，模块的安装定位柱、

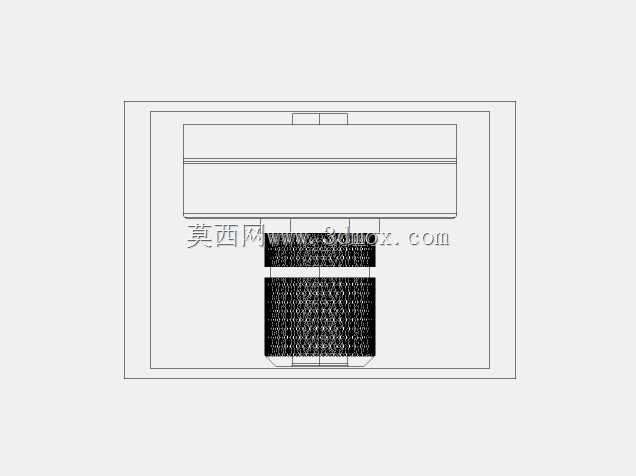

　　卡接凸台的尺寸完全匹配标准卡槽的公差范围，装配时可以直接卡入前板对应的安装位，不需要额外做适配修改，和同系列的其他euro模块、面板可以实现通用互换，不管是做单模块的独立面板，还是多模块组合的集成面板，都能直接调用这个模型完成装配，不需要重新调整配合尺寸。从外形尺寸和安装边界来看，模块的主体安装座采用长方体结构，厚度和标准欧式模块的安装槽深度完全匹配，装入前板后，安装座的前表面和前板背面完全贴合，不会出现凸起或者凹陷的情况，接线柱伸出前板的长度控制在合理范围，既不会因为伸出过长导致面板外凸影响设备安装，也不会因为伸出过短导致接线插头无法完全插合，安装座的侧边做了微小的导向倒角，装配时可以顺着倒角滑入卡槽，

　　避免硬塞导致的卡槽或者模块边缘崩边，卡接凸台的位置设置在安装座的上下两侧，卡入后凸台刚好卡在卡槽的限位台阶上，能承受常规接线插拔时的拉力，不会因为插拔接线导致模块从面板上脱落。建模的时候特意还原了实物的细节特征，接线柱表面的滚花纹理、端部的红色标识圈、安装座的边缘拔模角度都做了还原，导入装配环境后可以直接和标准euro前板做配合干涉检查，提前验证装配间隙，避免实际加工后出现装不上、配合过松或者过紧的问题，对于做面板集成设计的工程师来说，直接调用这个模型可以省去重新测绘建模的时间，把更多精力放在功能布局和走线设计上。这类标准化模块的绑定结构看似简单，实际对尺寸公差的要求很高，要是卡接凸台的尺寸做大了0.1mm，装配的时候就会很难卡入，甚至会撑裂塑料材质的前板，要是尺寸做小了0.1mm，装配后就会出现松动，接线的时候模块会跟着转动，导致内部接线脱落，建模时严格按照行业通用的euro模块安装公差做了尺寸预留，卡接量控制在合理范围，既能保证装配后的紧固度，又不会让装配难度过高，徒手就能完成模块的安装和拆卸。另外，接线柱和安装座的配合部分也做了贴合实际的结构设计，接线柱嵌入安装座的部分做了防转结构，避免拧紧接线的时候接线柱跟着转动，导致内部接线拧断，安装座的后侧预留了接线空间，接线后导线不会和其他模块产生干涉，多模块密集安装的时候，每个模块的接线都有独立的空间，不会出现导线挤压的情况。
