带六角基座的外螺纹调压阀芯组件

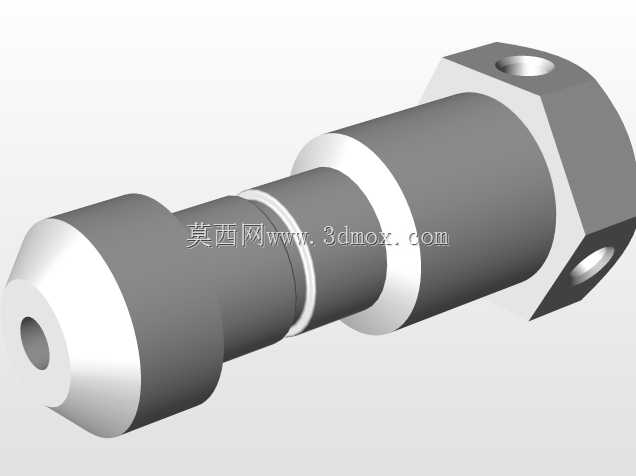

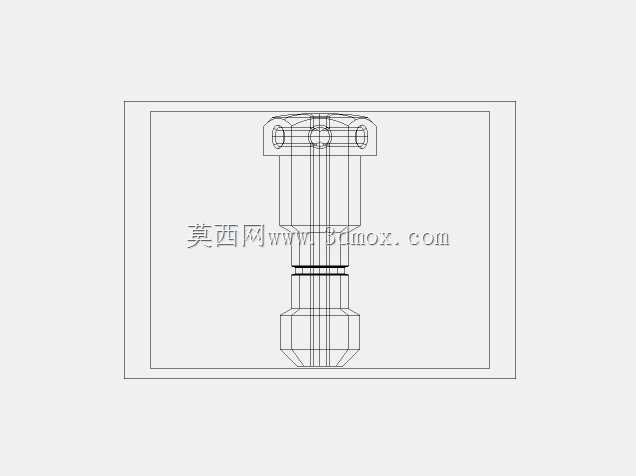

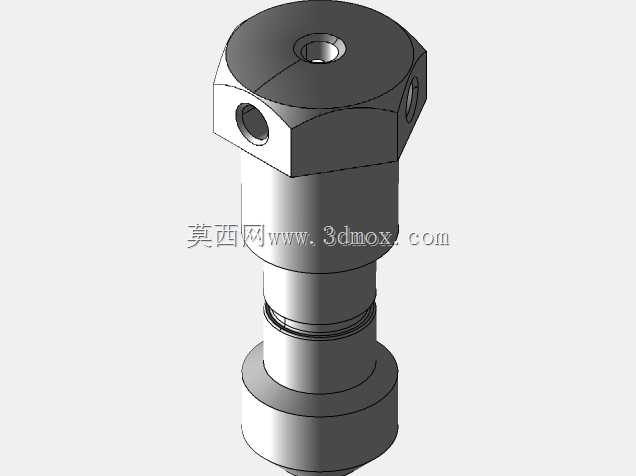

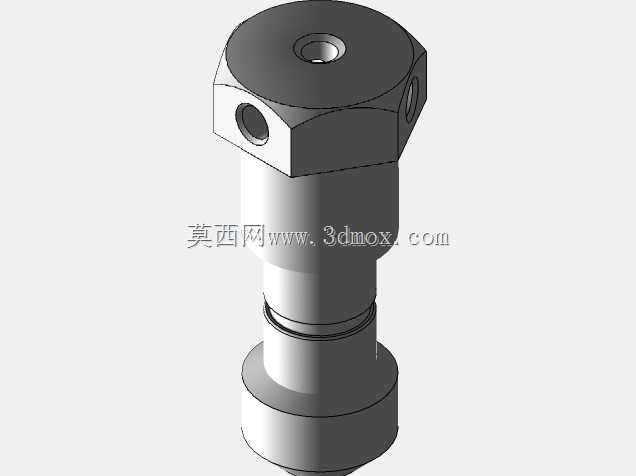

　　这类带六角基座的外螺纹调压连接件，常应用在小型流体管路的压力调节工位，比如实验室气路终端、小型液压试验台的支路调压段，也会嵌入到便携压力校验设备的内部流道中，承担压力阈值触发、流道通断配合的核心作用。从结构上看，底部的六角基座是整个零件的安装受力基准，设计时特意在六角侧面加工了横向通孔，这个结构并非冗余设计，一方面可以在安装时插入圆柱销实现防转锁止，避免长期受流体脉动冲击导致螺纹连接松脱，另一方面也能作为应急手动操作的施力点，在狭窄安装空间内无法使用标准开口扳手时，用细杆穿入孔位就能完成小扭矩的紧固或拆卸动作。中间段的光轴区域是配合密封件的核心位置，设计时严格控制了圆柱度公差，表面粗糙度要求达到Ra0.8以下，

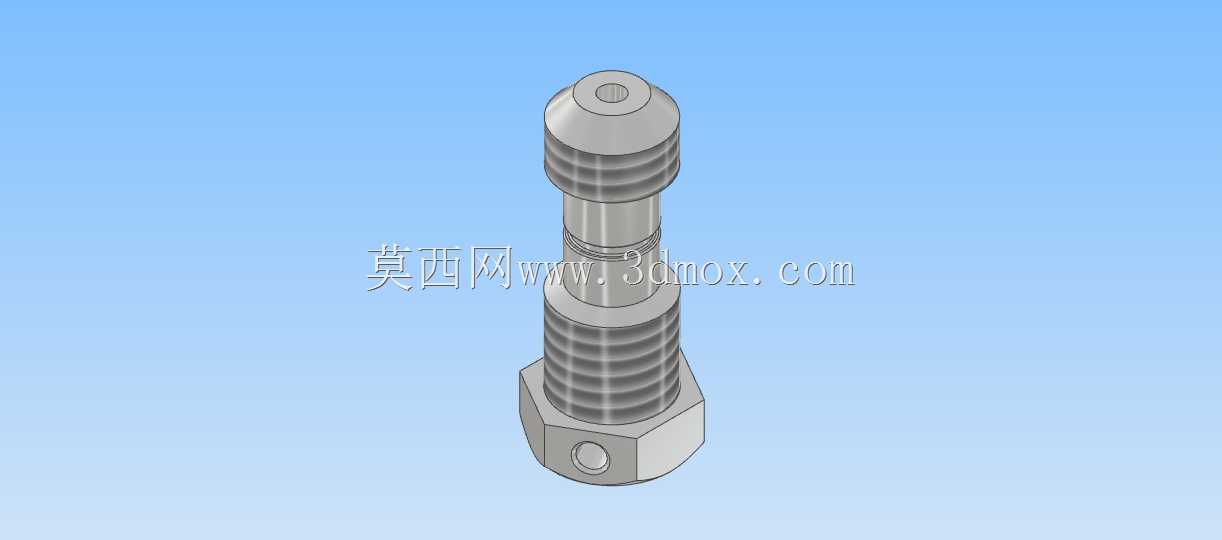

　　确保O型圈或者格莱圈装配后不会出现偏磨、泄漏的问题，光轴段的直径比上下两段螺纹的小径略大0.2mm，形成的台阶面刚好可以作为密封件的轴向定位基准，避免密封件在流体压力推动下发生轴向窜动。上下两段外螺纹的螺距选择了细牙规格，相比粗牙螺纹，细牙的自锁性能更好，调节时的行程精度更高，每旋转一圈的进给量更小，适合需要精准控制压力开度的调压场景，螺纹收尾处都做了退刀槽处理，退刀槽的宽度控制在1.5倍螺距，既保证螺纹加工时不会出现乱牙，也能给配合的内螺纹零件留出足够的装配余量，避免螺纹拧紧到末端时出现顶死、无法到位的问题。顶端的小圆头结构做了R角过渡，这个位置是和内部顶针、弹簧组件直接接触的受力点，R角设计可以分散接触应力，

　　避免长期频繁动作后出现接触点压溃、磨损凹陷的问题，保证压力触发的精度长期稳定。在安装边界上，这类零件的安装空间只需要预留出比六角对边尺寸大3mm的操作空间即可，轴向安装长度要考虑到螺纹旋入深度加上密封件的压缩量，通常密封件的压缩量控制在截面直径的15%-20%，既保证密封效果，又不会因为压缩量过大导致密封件过早老化失效。设计建模时，要重点关注各段轴肩的同轴度公差，尤其是光轴密封段和螺纹段的同轴度，必须控制在0.02mm以内，否则装配后会出现密封偏载、调节卡滞的问题，六角基座的端面和轴线的垂直度也要严格控制，否则安装后会出现密封面倾斜，导致静态泄漏。另外，横向锁止孔的位置要避开六角的棱边，设置在侧面的中心位置，避免钻孔时出现钻头滑移、

　　孔位偏斜的问题，孔口要做0.5mm的倒角处理，去除钻孔产生的毛刺，防止安装时毛刺脱落进入流道，堵塞下游的精密元件。这类零件通常选用304或者316不锈钢材质加工，如果是应用在高压液压场景，也会选用40Cr调质处理，表面做发黑或者镀硬铬处理，提升耐磨和耐腐蚀性能，建模时可以根据不同的应用场景调整材质对应的表面处理标注，但核心结构尺寸不需要做大幅改动，只需要根据实际管路的通径、压力等级调整螺纹规格和光轴段的直径即可。在实际选型替换时，要重点核对光轴段的直径和密封件的匹配度，以及螺纹的旋合长度，确保旋合长度不小于螺纹公称直径的1.2倍，保证连接强度足够承受管路的额定压力，顶端的接触头如果是和硬质顶针配合，可以在顶端镶嵌硬质合金片，提升接触部位的耐磨性能，延长零件的整体使用寿命。
