Panasonic112机器人焊接工作站防护单元

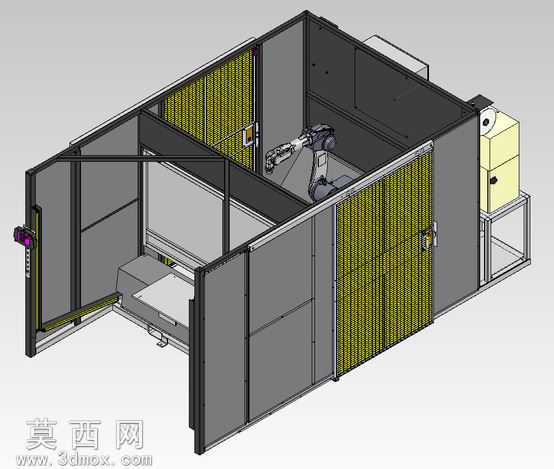

本套模型为适配Panasonic112焊接机器人打造的封闭式焊接作业单元，整体采用模块化框架式结构设计，在三维建模过程中严格遵循工业焊接工位的安全防护规范与作业流程逻辑，完整还原了实体焊接工作站的全部功能结构。建模阶段优先搭建铝型材拼接的主体承载框架，所有型材连接节点、角件固定位均按照实际装配尺寸绘制，保证框架结构的强度合理性与装配可行性；外围防护面板区分实体防护段与防弧光观察段，实体段采用冷轧钢板材质模拟，表面做哑光深灰喷塑质感渲染，观察段采用黄绿色防弧光遮光门帘材质，还原了焊接工位阻挡弧光辐射、隔绝焊渣飞溅的防护功能，防护门设置了安全联锁开关安装位与观察视窗，兼顾作业安全与工位状态观测需求。单元内部预留了Panasonic112焊接机器人的固定安装基座，匹配机器人的运动作业半径规划内部空间，同时设置了工件变位机安装位、焊枪清理装置放置区、焊接电源与送丝机的外置安置舱，各功能区域的空间排布经过干涉校验，确保机器人全行程运动过程中不会与防护框架、外围设备发生碰撞。模型还完整绘制了工位的安全警示标识安装位、管线排布通道、排风接口结构，所有钣金件的折弯圆角、型材的端面封盖、门体的铰链与锁具结构均做了精细化建模，渲染阶段针对不同材质做了区分处理：金属框架的冷硬金属质感、防弧光帘的半透明磨砂质感、焊接设备外壳的工程塑料质感均通过材质参数调整实现真实还原，整体设计既满足焊接作业的安全防护要求，又兼顾了设备维护、工件上下料的操作便利性，可作为焊接自动化工位布局设计、安全防护方案验证的三维参考模型。
