深沟球轴承三维结构设计作品

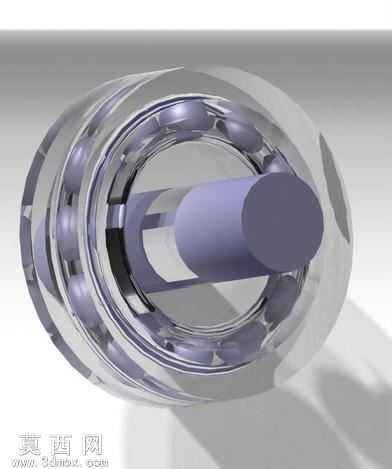

本作品为深沟球轴承的三维建模设计成果，建模阶段严格遵循滚动轴承的通用结构规范，先通过草图绘制确定轴承内圈、外圈的截面轮廓，利用旋转特征生成内外圈的基础实体，保证内外圈的滚道曲率、同轴度符合行业通用设计标准。滚动体部分采用球形实体建模，按照标准轴承的滚动体排布规律，通过圆周阵列命令均匀布置在内外圈滚道之间，同时添加保持架结构，对滚动体进行等距分隔，避免滚动体之间出现摩擦碰撞，还原真实轴承的装配逻辑。材质设置上，内外圈与滚动体采用高铬轴承钢材质表现，渲染时赋予金属哑光质感，调整粗糙度参数模拟轴承钢经过磨削加工后的表面肌理，保持架采用冲压钢板材质，色彩设置为深灰调，与滚动体、内外圈形成视觉区分，方便观察各部件的装配关系。渲染阶段采用三点布光方案，主光源从斜上方投射，突出轴承的环形轮廓与滚道结构，辅光源补亮暗部避免结构细节丢失，背景采用浅灰色渐变，让视觉焦点集中在轴承本身。设计过程中重点还原了球轴承的核心功能结构，内圈用于与传动轴配合，外圈用于与轴承座安装，滚动体在滚道内滚动实现低摩擦传动，保持架维持滚动体的均匀分布，各部件之间预留了合理的装配间隙，符合实际轴承的装配公差要求。建模时对各部件的特征参数进行了约束，方便后续根据不同的轴径、载荷需求调整尺寸参数，可直接用于机械结构的装配演示、传动原理教学或者产品选型参考，整体模型结构完整，细节还原度高，能够清晰展现深沟球轴承的内部构造与工作原理。
