创意装饰性联动铰链结构设计

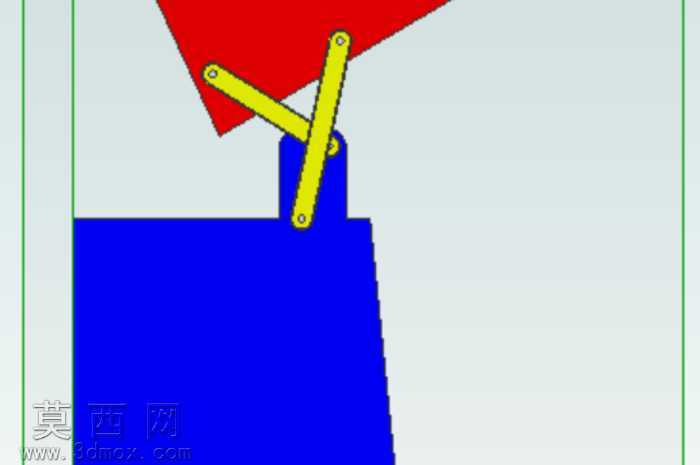

本作品为一款创意联动铰链的三维结构设计，建模过程中先对整体运动逻辑进行拆解，将铰链的固定基座、活动摆臂、联动连杆三个核心模块分别进行参数化草绘，通过几何约束确定各铰接点的相对位置，保证开合过程中多连杆的运动轨迹无干涉。建模阶段对每个铰接孔的同轴度、摆臂的转动行程做了精准尺寸定义，固定基座部分做了加厚处理以保证安装后的结构强度，活动摆臂采用等截面长条结构，在保证刚性的同时减轻整体重量。材质渲染部分，固定基座赋予深蓝色哑光金属材质模拟冷轧钢基体，活动摆臂采用亮黄色喷塑饰面效果，顶部联动的挡片部分使用红色烤漆材质，通过色彩区分不同运动部件，直观展示机构的联动关系。结构设计上采用双连杆同步联动的形式，区别于普通单轴铰链，开合过程中两个摆臂会同步转动，带动顶部挡片完成角度变化，既可以实现常规铰链的转动连接功能，又能通过联动动作带动附属构件完成同步位移。设计思路围绕装饰性与功能性结合展开，摒弃普通铰链的单调外观，将外露的运动连杆做了圆润化倒角处理，避免尖锐棱角带来的安全隐患，同时明快的配色可以适配不同风格的橱柜、装饰柜门安装需求，后续可通过更换黄铜皮带、搭配装饰螺丝栓的方式进一步提升外观质感，兼顾机械结构的实用性与家居装饰的美观性，整体运动顺畅无卡滞，各铰接处的间隙控制在合理范围，既保证转动灵活性又不会出现松动晃量，安装孔位按照常规家居五金的标准间距设置，可直接替换同规格普通铰链使用。
