Q版军用越野玩具吉普车结构设计

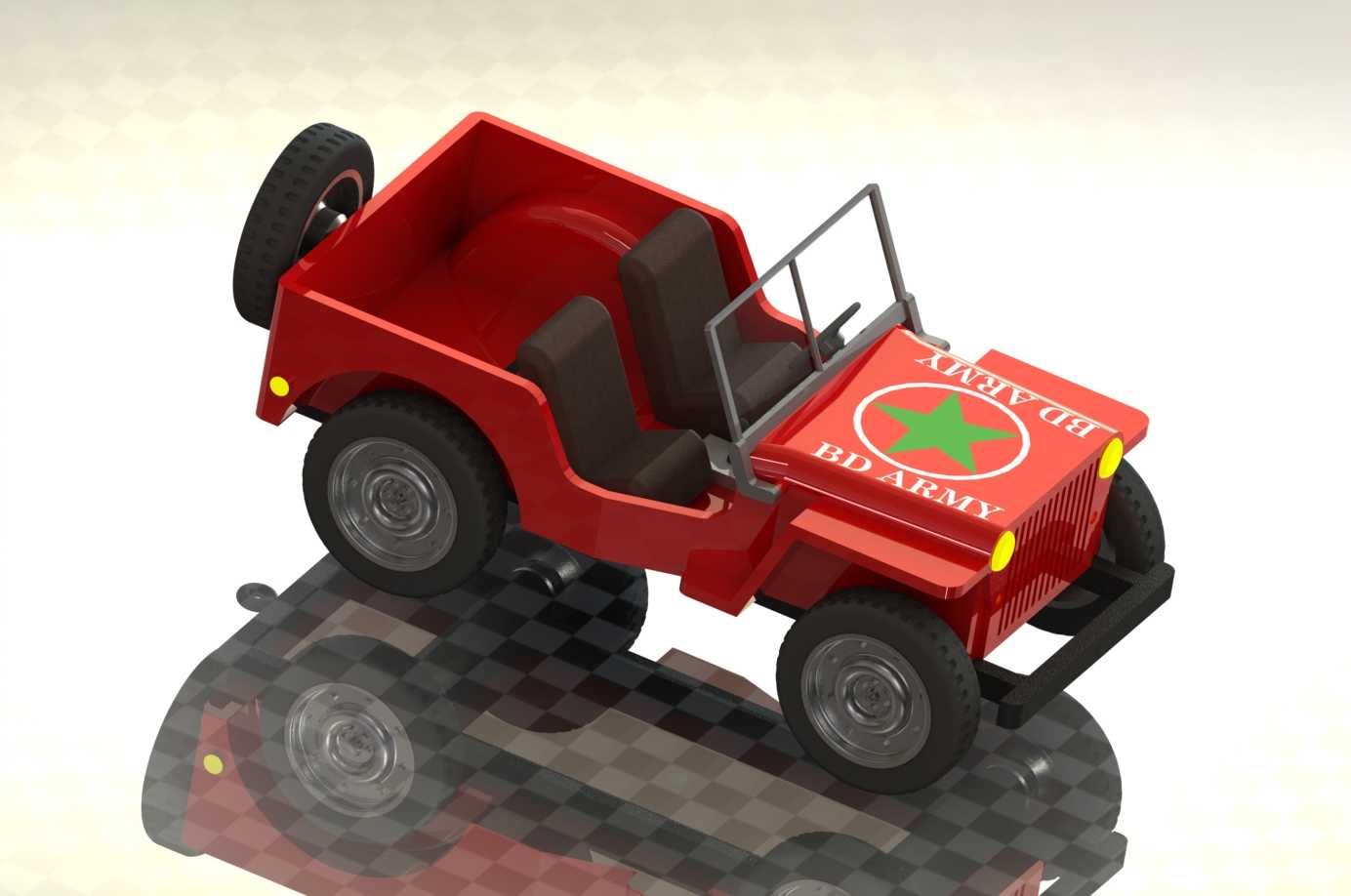

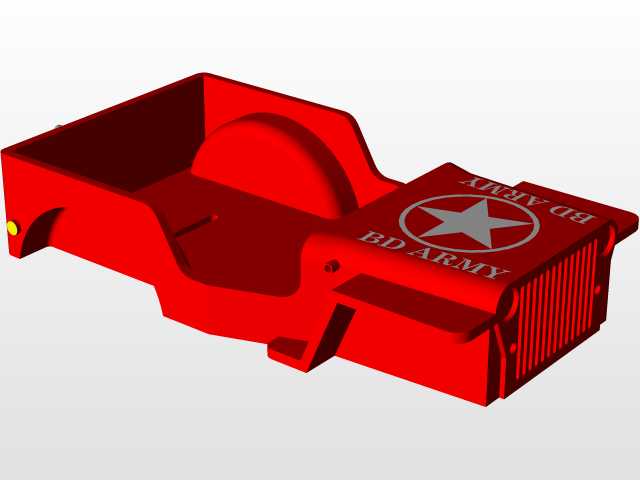

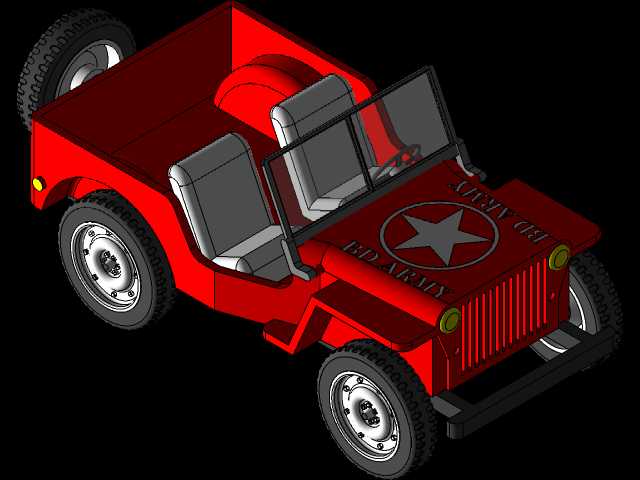

　　这款Q版军用越野玩具车的设计，核心面向低龄儿童的玩耍场景，同时兼顾桌面摆件的展示属性，整体结构在还原经典军用吉普辨识度特征的基础上做了圆润化、卡通化处理，规避尖锐棱角带来的使用安全隐患。从功能特性来看，整车采用一体化车身壳体搭配独立座椅、防滚架、车轮组件的拆分式结构，既满足注塑生产的脱模需求，也方便后期组装时的卡扣对位，不需要额外螺丝紧固件即可完成整车拼合，降低生产装配的工时成本。设计思路上优先还原经典军用吉普的视觉记忆点：车头的圆形军徽标识、外露的前保险杠、开放式座舱、侧置后备胎、双座布局都做了等比例卡通缩放，同时把实车的棱角线条全部做了R3-R5的圆角过渡，避免儿童玩耍时被划伤；车身外壳的壁厚统一设置为2.5mm，

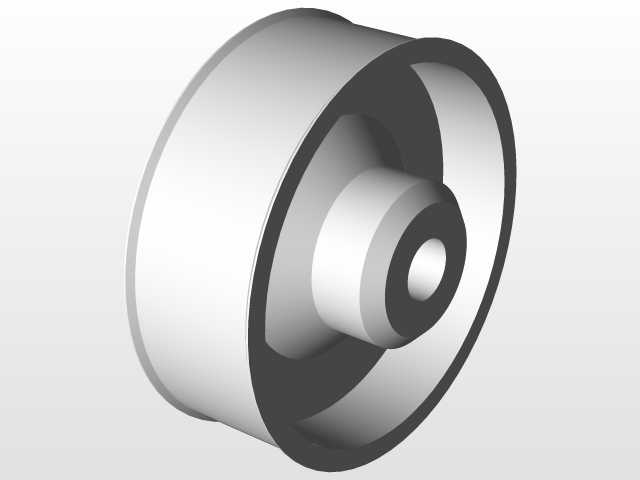

　　符合ABS塑料注塑成型的壁厚要求，不会出现缩痕、填充不足的成型缺陷，同时保证壳体的抗冲击强度，从1.2米高度自由跌落至水泥地面不会出现壳体开裂的问题。外形尺寸方面，整车长度控制在120mm，宽度65mm，高度70mm，刚好适配3-6岁儿童的手掌抓握尺寸，车轮直径设置为28mm，轮宽12mm，采用橡胶质感的软质PVC材质，既保证在桌面、地毯、水泥地面等不同接触面的滚动顺畅度，也不会刮花木质家具表面；车轮与车轴的配合间隙设置为0.2mm，既保证转动无卡顿，也不会出现车轮松脱掉落的问题，避免低龄儿童误吞小零件的安全风险。安装边界上，座舱内部的两个座椅采用与车身壳体一体注塑的结构，不需要额外组装，座椅的靠背角度设置为105度，

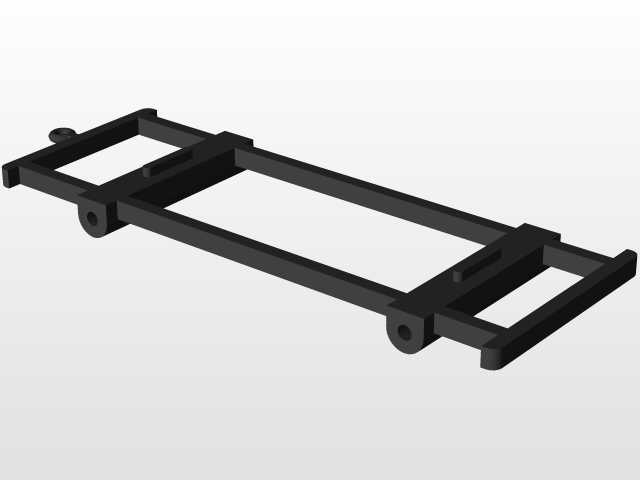

　　符合卡通化的视觉比例，同时不会出现应力集中的结构薄弱点；防滚架采用独立的硬质PVC零件，通过车身座舱后侧的两个定位卡扣与车身固定，卡扣的配合深度设置为3mm，拔脱力控制在15N以上，正常玩耍过程中不会松脱，同时如果受到过大外力冲击时会优先脱开，避免防滚架断裂产生尖锐碎块。车头的两个前灯采用黄色半透明PVC材质，与车头的定位孔采用过盈配合，装配后突出车身表面1mm，模拟实车的车灯造型同时不会因为磕碰轻易脱落；车身侧面的黄色示宽标识采用移印工艺处理，不需要额外凸起结构，避免增加模具复杂度。底盘部分采用平整化设计，没有突出的传动轴、排气管等细碎结构，既减少模具的加工难度，也避免玩耍时勾住地毯纤维或者衣物纤维；车轴采用直径2mm的镀锌钢丝，

　　贯穿车身底盘的轴孔，轴孔的长度设置为8mm，保证车轴的支撑强度，不会因为侧向受力出现弯曲变形。从实际使用场景出发，这款玩具车既可以作为单独的滑行玩具供儿童推动玩耍，也可以作为拼装模型套件的组成部分，供模型爱好者进行涂装改造，车身表面预留的平整区域可以支持用户自行粘贴水贴、喷涂改色，壳体的内表面没有多余的加强筋凸起，不会影响外观面的涂装效果。在结构强度校核上，车身壳体的受力薄弱点集中在车轮安装位、防滚架卡扣位、后备胎安装位三个区域，设计时在这三个位置的背面都增加了1.5mm厚的加强筋，加强筋的间距设置为6mm，既提升结构强度，也不会因为加强筋过密导致外观面出现缩痕；后备胎采用与车轮相同的材质，通过车身后侧的圆柱形定位柱固定，定位柱的直径设置为6mm，插入备胎中心孔的深度为5mm，配合间隙0.15mm，既保证安装牢固，也可以方便用户拆卸更换。整车的所有可接触边缘都做了倒圆角处理，没有任何小于R1的尖锐边角，符合玩具安全标准的相关要求；零件的分模线全部设置在车身侧面的中线位置，后期飞边处理的工作量小，不会在外观面留下明显的合模痕迹，提升成品的外观质感。
