山地自行车轮辋结构三维设计

　　日常做非机动代步工具结构设计时，轮辋部分的参数匹配往往是容易被新手忽略的核心环节，很多人建模时只做个环形圈加轮胎就草草收尾，实际落地到样件装配、路试验证阶段才会发现各种干涉、强度不足的问题。这次的轮辋结构设计，首先要匹配山地骑行场景的使用需求，区别于城市通勤车的轮辋，山地场景下轮辋需要承受非铺装路面的连续冲击，包括碎石路面的点载荷、过坎时的瞬时冲击、转向时的侧向扭力，因此在截面选型上没有采用通勤车常用的单层薄壁圈结构，而是选用了双层偏心圈设计，圈体的侧壁厚度根据应力分布做了差异化处理，靠近辐条孔位的区域做了局部加厚，避免辐条帽长期受拉出现孔位开裂的问题。

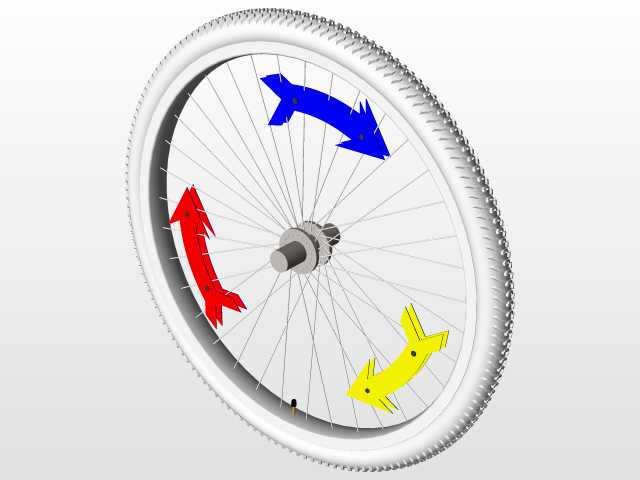

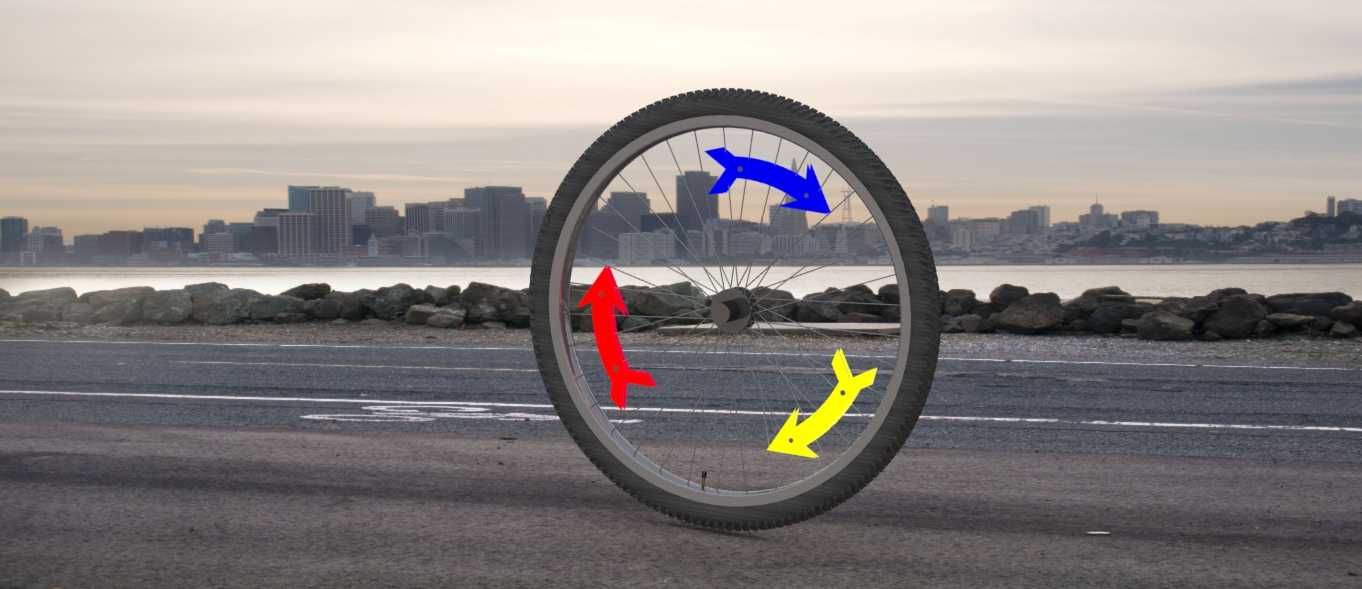

　　从安装边界来看，这款轮辋适配常规26英寸山地车外胎，轮圈的外沿宽度设置为25mm，能够兼容1.95到2.3英寸宽度的齿胎，胎唇卡槽的深度做了1.8mm的限位设计，保证低胎压越野骑行时轮胎不会出现脱圈风险。轮辋的中心同轴度公差控制在0.2mm以内，和花鼓的装配通过等距排布的辐条实现力的传导，辐条采用三交叉的编法排布，图中标注的三个箭头方向，分别对应轮组滚动时不同方向的受力传导路径：红色箭头对应垂直方向的载荷传递，也就是骑行者重量加上路面冲击的力，通过辐条的拉力分散到整个轮圈上；蓝色箭头对应轮组滚动时的周向扭力，也就是踩踏时花鼓带动辐条拉动轮圈转动的力，交叉编法的辐条能够更好地分散这类周向载荷，避免单根辐条受力过大出现断裂；黄色箭头对应转向时的侧向受力，过弯时轮组受到的侧向力会通过两侧辐条的拉力差实现平衡，轮圈的侧向刚性设计也围绕这个受力场景做了优化，避免过弯时轮圈出现过大的形变量蹭到刹车块或者车架后叉。

　　设计过程中首先确定的是轮辋的中心基准面，这个基准面需要和花鼓的中心法兰面完全重合，否则装配后轮组会出现偏摆，直接影响骑行的稳定性。辐条孔的排布采用32孔等距分布，相邻孔位的角度差为11.25度，孔位做了45度的倒角处理，避免辐条穿入后出现硬折弯，长期交变载荷下出现金属疲劳断裂。轮辋的气嘴孔位置做了局部补强，因为气嘴孔是整个圈体上唯一的大尺寸开孔，是应力集中的薄弱点，补强结构能够避免充气或者颠簸时孔位出现裂纹。另外轮辋的刹车边做了平整化处理，适配V刹结构的刹车块接触，表面粗糙度控制在Ra1.6，保证刹车时的摩擦力均匀，不会出现刹车异响或者制动力忽大忽小的问题。

　　很多人在做轮组建模时容易忽略轮胎和轮辋的配合间隙，实际上胎唇和轮圈卡槽的配合是过盈配合，设计时预留的公差需要考虑轮胎橡胶的膨胀系数，常温下装配后胎唇能够完全卡入卡槽底部，不会出现装配不到位的情况。另外轮辋的材质选用6061铝合金作为设计基准，对应的壁厚设计能够满足120kg载荷下的强度要求，通过有限元仿真验证，在1500N的垂直冲击载荷下，轮圈的最大形变量不超过1.2mm，卸载后能够完全回弹，不会出现塑性变形。辐条的长度计算也是设计中的关键环节，需要根据花鼓的法兰直径、法兰间距、轮圈的有效直径、交叉编法的偏移量来精确计算，每根辐条的长度误差控制在1mm以内，否则装配后会出现辐条张力不均的问题，骑行一段时间后就会出现轮组偏摆。

　　从实际应用场景出发，这款轮辋不仅可以用于常规山地车的整车装配，也可以作为售后替换配件使用，对应的安装尺寸兼容市面上主流的快拆花鼓、桶轴花鼓，只需要匹配对应长度的辐条即可完成编圈装配。设计时还考虑了不同使用场景的拓展性，如果是用于重度越野场景，可以在现有轮辋结构基础上增加壁厚，提升抗冲击性能；如果是用于城市通勤减重场景，可以适当减薄非受力区域的壁厚，在保证强度的前提下降低轮组重量。轮辋的外沿没有设置突出的钩边结构，一方面是为了适配真空胎的安装需求，另一方面也减少了意外摔车时轮圈钩边磕碰变形的概率，即使出现轻微磕碰，也不会影响轮胎的密封性能。

　　在三维建模过程中，所有的孔位、曲面都采用参数化设计，后续如果需要调整轮径、孔数、圈宽等参数，只需要修改对应的参数值即可快速生成新的结构，不需要重新绘制草图。装配验证阶段，将轮辋、辐条、花鼓、轮胎、内胎等部件做了干涉检查，确认所有部件在装配状态、轮组受载形变状态下都不会出现干涉，辐条和辐条之间、辐条和轮胎之间都预留了足够的间隙，即使轮组出现最大允许形变量，也不会出现部件摩擦的问题。另外针对轮辋的阳极氧化表面处理，建模时也预留了0.05mm的表面处理层厚度，保证处理后的成品尺寸符合设计公差要求，不会出现和轮胎配合过紧或者过松的问题。
