壁挂式分体空调室内机结构三维设计

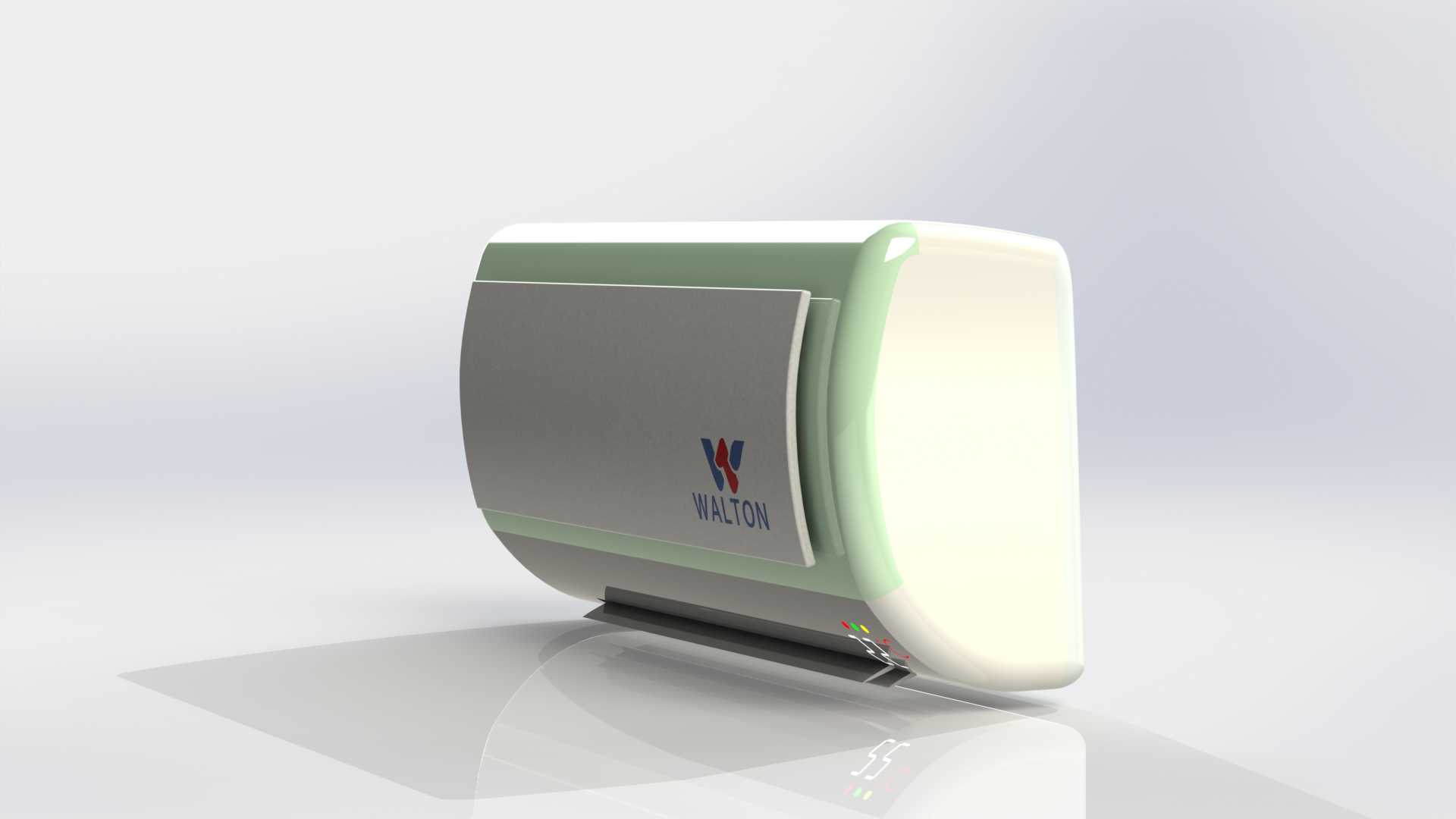

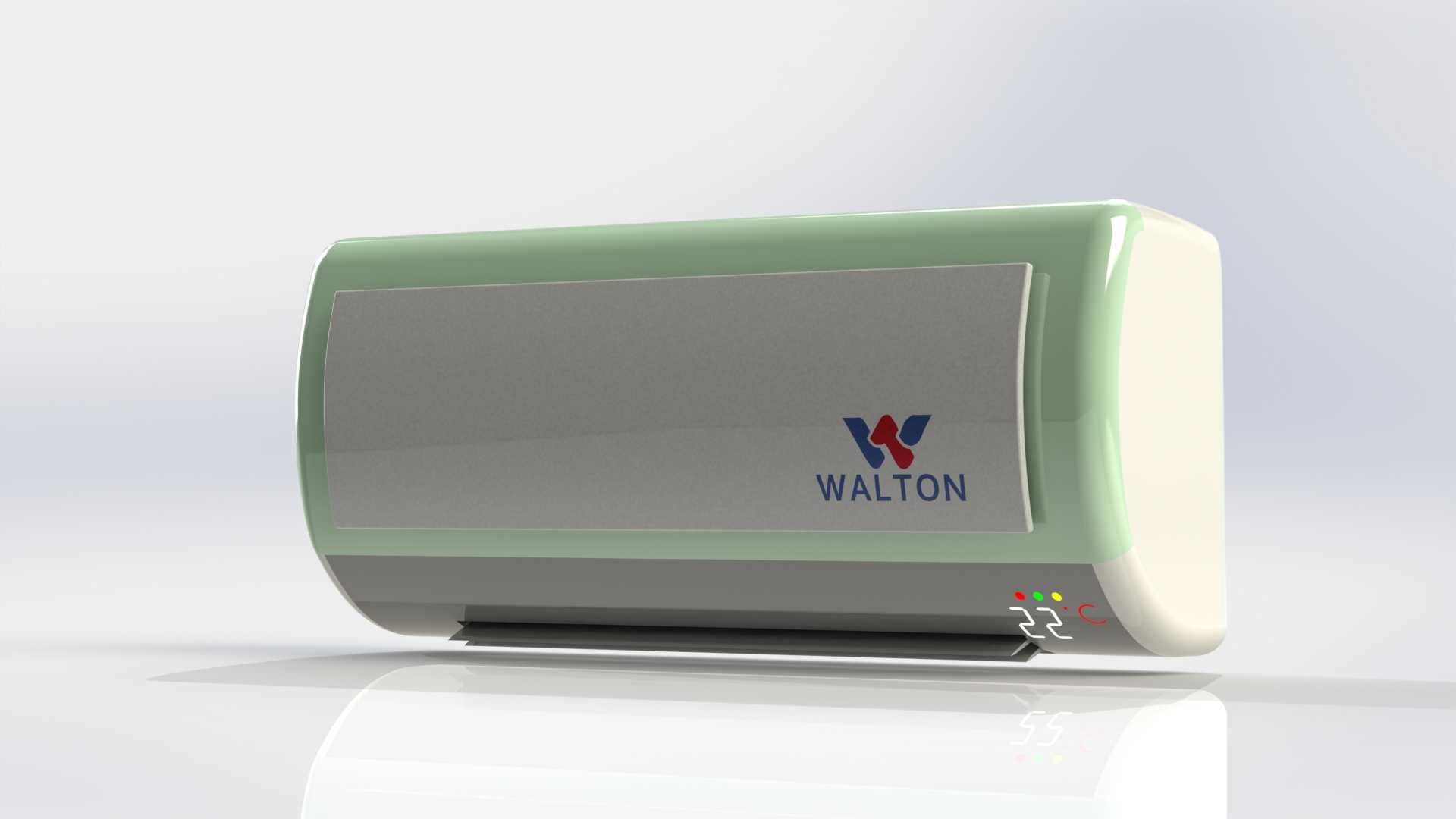

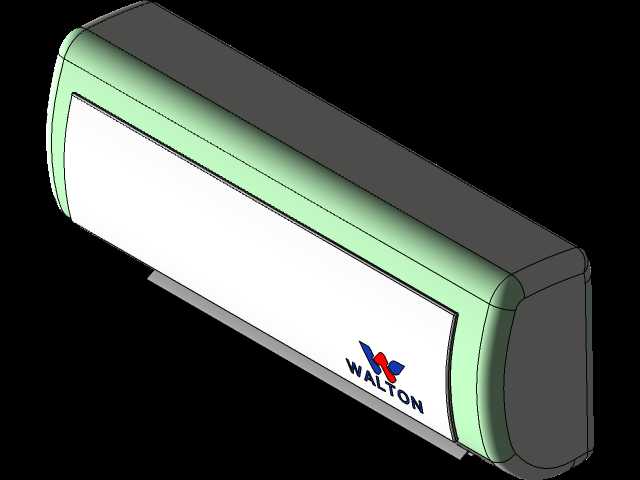

　　本次呈现的壁挂式空调室内机三维结构，针对南亚地区家用制冷场景的使用习惯做了适配设计，整体结构围绕小空间安装、高效送风、易维护的核心需求搭建。从安装边界来看，整机采用横向长条形圆角造型，整体厚度控制在常规壁挂机的适配区间，背部预留的挂装孔位匹配通用壁挂空调挂板的安装孔距，安装时距离天花板预留不小于15cm的回风空间，距离侧方墙体预留不小于12cm的走线与检修空间，适配10-18平方米的卧室、小型办公隔间的安装场景，无需对墙体做特殊改造即可适配多数民用建筑的墙面承重要求。

　　结构设计上，外壳采用上下分壳的卡扣加隐藏螺丝固定方式，前壳做了大弧度圆角过渡，既避免安装使用过程中的磕碰风险，也能优化进风气流的导向，减少风阻带来的运行噪音。正面中部预留的品牌标识安装位做了下沉式凹槽设计，标识粘贴后与外壳表面齐平，不会积灰也不会干扰气流流动。下部的送风导风板采用分段式铰接结构，上下导风叶片的转动角度覆盖0-90度区间，可实现水平送风防直吹、向下送风热地毯式送风的不同出风模式，左右导风叶片采用独立小叶片铰接结构，可手动调整左右送风的覆盖范围，适配不同的房间布局送风需求。

　　功能模块的布局上，整机上部预留的进风区域匹配贯流风轮的长度尺寸，进风侧的滤网安装槽采用抽拉式结构，无需拆卸整机外壳即可抽出滤网做清洁维护，滤网的支撑筋条做了等距排布，既保证滤网的支撑强度，也不会过度遮挡进风面积。中部的换热器安装位做了倾斜角度设计，匹配冷凝水的自然流向，冷凝水接水盘沿着换热器下沿做一体化延伸，接水盘的排水坡度设置为千分之五，可保证冷凝水顺畅流向排水口，不会出现积水滋生细菌、溢水的问题。右下角的显示区域做了下沉式透光设计，运行状态、温度数值的显示模块隐藏在半透明透光面板后方，待机状态下不会出现光污染影响休息，运行时显示清晰可辨，配套的状态指示灯采用低亮度柔光设计，避免夜间运行时灯光刺眼。

　　从实际使用的场景适配来看，该结构针对高温高湿地区的使用环境，在接水盘的边缘做了加高挡边设计，避免高湿工况下冷凝水溢出，外壳的塑料材质选型预留了抗紫外线老化的参数冗余，适配部分靠窗安装、长期受阳光照射的使用场景。内部的走线槽做了一体化的卡扣设计，强电弱电的走线区域做了物理分隔，避免线路干扰带来的控制故障，电控板的安装位设置在整机右侧的独立腔体内，与送风区域做了密封隔离，避免凝露水滴入电控板引发安全隐患。

　　建模过程中对各个部件的装配间隙做了精准预留，塑料外壳的装配间隙控制在0.3-0.5mm区间，既避免热胀冷缩导致的外壳变形卡滞，也不会出现缝隙过大影响外观的问题。导风板与出风口的配合间隙做了均匀化处理，转动过程中不会出现摩擦异响，关闭状态下导风板与出风口外壳齐平，可避免灰尘进入机器内部。整机的重量分布做了优化，重心靠近背部挂装位置，挂装后不会出现前倾下坠的问题，长期使用也不会导致挂板变形。
