马克西姆斯m327m手机锂电池三维结构设计

　　这款适配马克西姆斯m327m机型的锂电池，是面向直板功能手机开发的内置供电部件，在功能机仍占据特定细分使用场景的当下，这类电池的结构设计直接关系到设备的续航稳定性、装配适配性与长期使用可靠性。从实际应用场景来看，这类小容量锂电池主要服务于对续航时长、低温适应性、抗摔抗震有较高要求的使用场景，比如户外作业备用通讯设备、老人日常使用的直板手机、工业现场简易通讯终端等，这类场景下用户不会频繁更换设备，对电池的尺寸匹配度、触点接触可靠性要求远高于消费级快换配件。

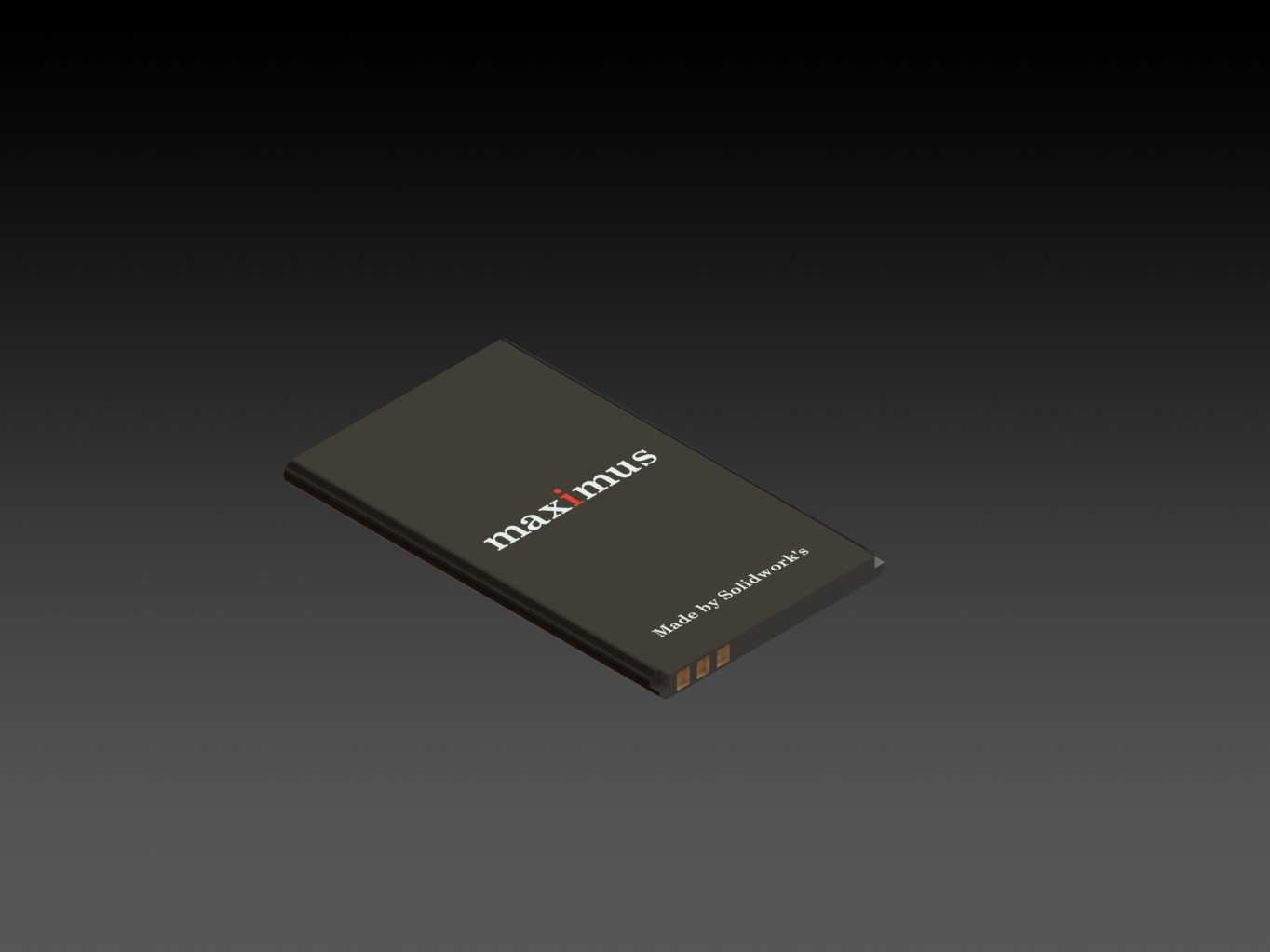

　　从产品功能特性来看，该电池采用方形铝塑膜软包封装基础外加硬质塑壳防护的结构，外壳表面做了细磨砂防滑处理，既可以避免电池在电池仓内发生窜动，也能减少日常拆装过程中表面划痕的产生。电池端部的三个镀金接触弹片分别对应电源正极、负极与温度检测引脚，弹片采用微凸弧形设计，装配后能与手机仓内的弹片触点形成稳定的弹性接触，即使设备发生1.2米高度自由跌落，触点也不会出现瞬断问题，避免设备意外关机。电池外壳上的品牌标识采用模内注塑工艺成型，不会因为长期摩擦出现标识脱落问题，也能避免后期丝印标识带来的油墨厚度公差影响装配间隙。

　　在设计思路层面，这款电池的结构开发完全围绕目标机型的电池仓边界展开，首先通过逆向扫描获取原机电池仓的三维点云数据，提取仓体内壁的限位筋、卡扣位、触点避让槽的精确尺寸，再反向推导电池的外形轮廓公差：电池整体长宽尺寸控制在比仓体内腔小0.15mm的范围内，厚度方向预留0.1mm的压缩余量，既可以保证电池顺利装入，不会出现卡滞问题，也能避免装配后电池在仓内晃动产生异响。电池外壳的边角全部做R0.8mm的圆角处理，与仓体内壁的圆角完全匹配，不会出现边角顶触仓壁导致的装配不到位问题。考虑到锂电池的充放电膨胀特性，电池塑壳与内部卷芯之间预留了0.2mm的膨胀间隙，避免长期循环充放后电池鼓包顶坏手机后盖。

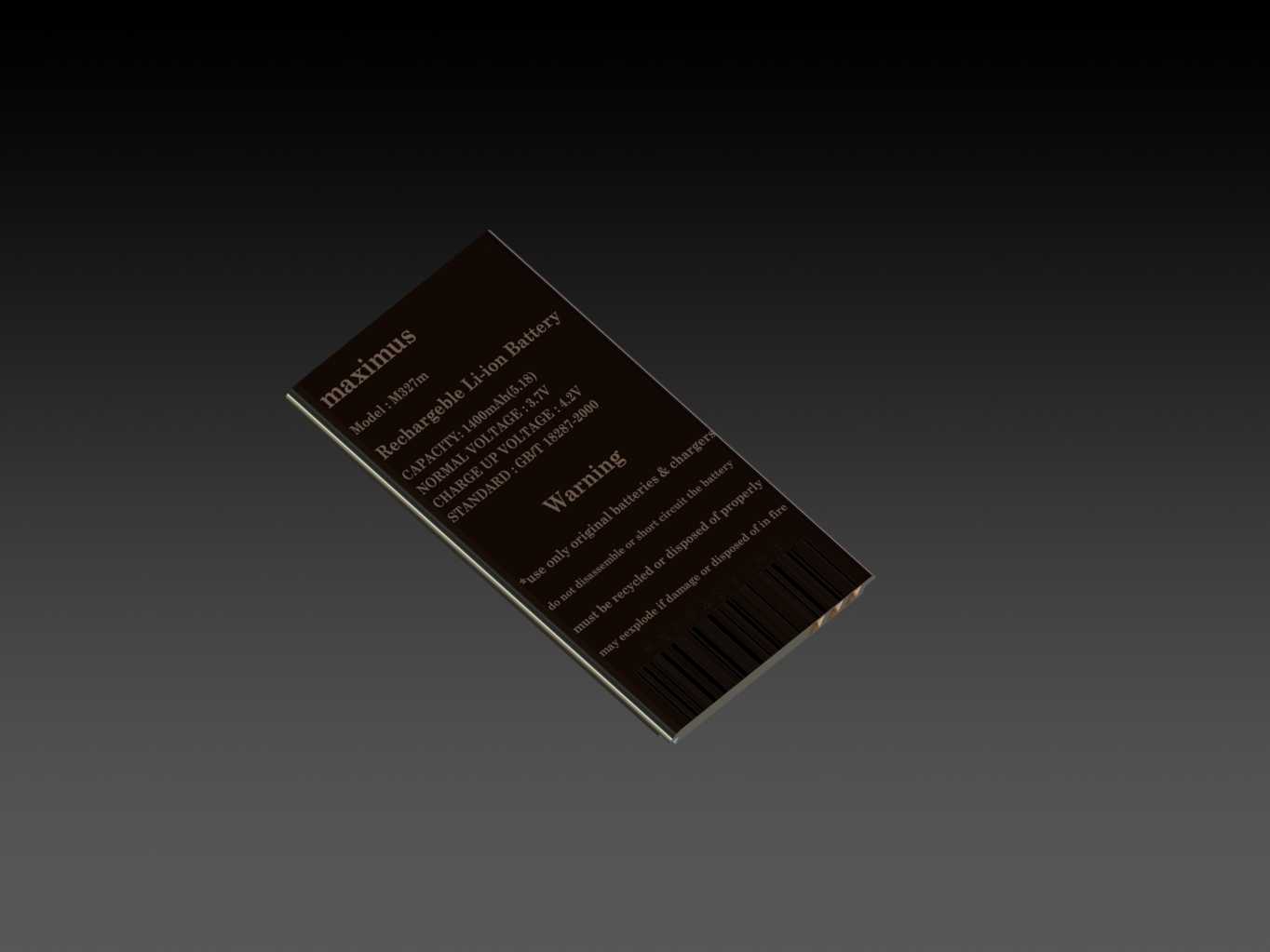

　　外形尺寸与安装边界方面，该电池整体为薄型长方体结构，厚度控制在适配功能机轻薄机身的范围内，长度方向完全贴合手机仓体的纵向空间，端部的触点位置与手机主板上的接触焊盘位置偏差控制在0.1mm以内，保证弹片接触的对中度。电池外壳侧面设计有深度0.2mm的限位凹槽，与电池仓内的凸筋配合，能完全避免电池装反的问题，即使是不熟悉设备的用户，也能通过触感快速找到正确的装配方向，不会出现反装导致的触点短路风险。电池表面的参数标识区域避开了与仓壁接触的位置，避免长期摩擦导致标识磨损无法识别电池规格。

　　从结构可靠性角度出发，这款电池的塑壳采用阻燃PC材质注塑成型，壁厚均匀控制在0.8mm，既可以提供足够的结构强度保护内部软包电芯，也不会因为壁厚过大占用过多的机身空间。电芯与塑壳之间采用超薄双面胶局部点胶固定，不会因为全胶粘附导致后期电芯更换拆解困难，也能避免电芯在壳体内发生窜动。端部的弹片引脚采用嵌件注塑工艺与塑壳结合为一体，引脚与塑壳之间的缝隙做密封处理，避免日常使用中汗液、水汽从引脚缝隙进入壳体内部腐蚀电芯。在实际建模过程中，所有配合面的公差都按照消费类电子产品的精密装配要求设定，拔模角度统一取1.5度，既方便注塑生产时的脱模，也不会影响装配后的配合精度。
