方接圆变径输送料斗结构设计

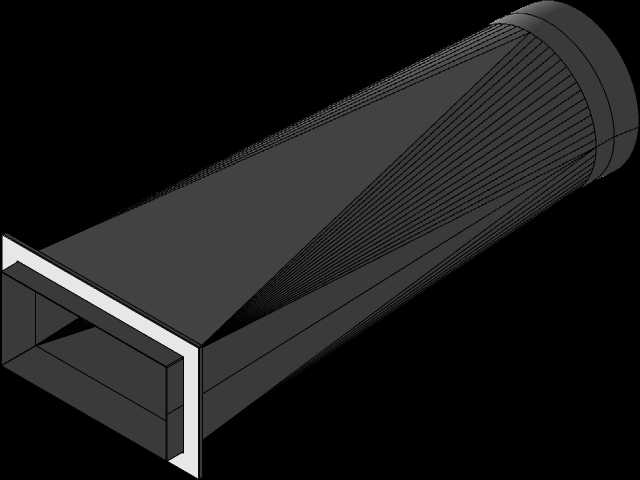

　　在散料输送、粉体加工、粮食储运、工业除尘等生产场景里，不同截面形状的输送管路对接一直是结构设计里的常见痛点，方接圆结构的料斗正是为解决这类对接需求开发的导流构件，很多现场施工时如果直接把方形出料口和圆形管路硬接，很容易出现物料卡滞、漏料、流道阻力陡增的问题，严重时还会因为截面突变产生的涡流造成物料架桥，堵在转接位置直接中断生产流程。这个料斗的整体结构采用天圆地方的渐变过渡形式，一端为方形法兰接口，用来和方形出料的设备比如振动给料机、方形料仓出料口、皮带机头部护罩的出料端对接，另一端为圆形接口，匹配后续的圆形输送管道、旋风分离器进料口或者圆形料仓的进料端，整个过渡段的壁面采用连续平滑的曲面折边设计，没有突兀的转角和截面突变，

　　能让物料在重力作用下顺着壁面自然滑落，不会在转角位置堆积残留。设计这类构件的时候，首先要核算两端接口的安装边界尺寸，方形端的边长要和上游设备的出料口尺寸完全匹配，法兰边的螺栓孔位要和上游设备的安装孔位对齐，避免现场安装时出现错位需要重新打孔的问题，圆形端的外径要和下游管路的内径或者法兰尺寸匹配，保证对接后整个流道的内壁齐平，不会出现台阶阻碍物料流动。过渡段的锥度设计是整个结构的核心，不能为了缩短整体长度把锥度做的太陡，太陡的话壁面倾角小于物料的安息角，就会出现物料粘壁、堆积的问题，尤其是输送含水率稍高的粉体或者颗粒料的时候，粘壁的物料长时间堆积会结块脱落，造成下游管路堵塞甚至损坏后续的输送设备；也不能把锥度做的太缓，

　　那样整个料斗的整体长度会过长，占用过多的安装空间，抬高上游设备的安装高度，增加整个生产线的布置成本。这个结构的壁板采用等厚度钣金折弯加拼焊的工艺成型，每一块壁板的展开下料都要精准计算曲面的展开尺寸，避免折弯拼焊后出现接口错位、壁面凹凸不平的问题，内壁的焊缝要做打磨抛光处理，保证壁面光滑无毛刺，减少物料和壁面的摩擦阻力，对于有耐磨要求的使用场景，还可以在壁面内侧粘贴耐磨衬板或者喷涂耐磨涂层，延长构件的使用寿命。实际安装的时候，这个料斗通常垂直布置或者倾斜一定角度，保证物料依靠重力就能顺利流过，方形端的法兰连接处要加装密封垫片，避免输送粉体物料时出现漏粉的问题，圆形端和管路连接时如果是负压输送场景，还要保证接口的密封性，

　　防止外界空气进入影响输送效率。在粮食加工生产线里，这类料斗常用来连接方形的提升机出料口和圆形的溜管，把小麦、稻谷等谷物顺畅导入后续的清理设备；在工业除尘系统里，这类结构用来连接方形的除尘器灰斗出口和圆形的输灰管道，把收集的粉尘顺畅输送到储灰仓里；在塑料加工行业，这类料斗用来连接方形的干燥料斗出料口和圆形的注塑机进料口，保证塑料粒子顺畅进入螺杆料筒，不会出现架桥断料的问题。设计建模的时候要注意过渡曲面的曲率连续，避免出现曲面褶皱或者尖角，不然不仅会增加下料折弯的难度，还会在尖角位置造成应力集中，长期承受物料冲击的时候容易出现焊缝开裂的问题，两端的法兰边要预留足够的宽度，保证螺栓安装时有足够的操作空间，法兰的厚度要根据输送物料的密度和整个构件的重量来选择，避免法兰太薄安装时出现变形，影响密封效果。对于输送大颗粒、高磨琢性物料的场景，还可以在方形端的进料位置加装导流挡板，减缓物料对壁面的直接冲击，降低壁面的磨损速度，延长整个构件的更换周期。
