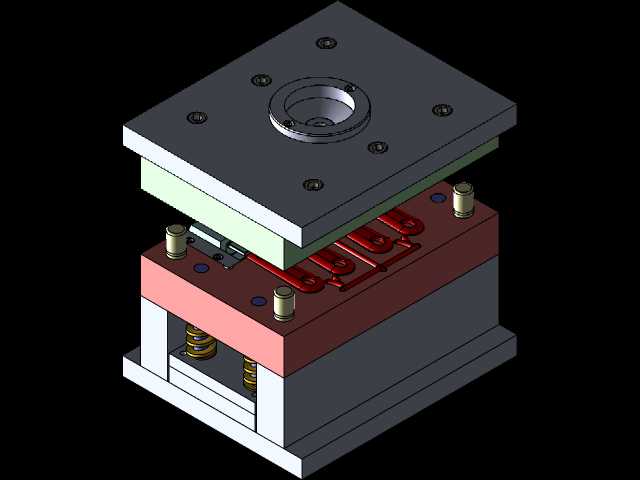

带角销滑块脱扣结构手柄注塑模具

　　这套模具针对带咬边、内置脱扣结构的塑料手柄类零件开发，日常应用场景覆盖日用五金配套件、小型工具握把、家电操作手柄等注塑件的批量生产环节，这类零件普遍存在侧向倒扣、内部卡扣结构，常规直顶、斜顶结构无法顺利完成脱模，必须依托侧向抽芯机构完成成型周期内的动作配合。从实际生产用途来看，该模具适配常见的卧式注塑机安装规格，模架采用标准龙记模架改制，上下模座的安装孔位、定位圈尺寸、浇口套规格均匹配行业通用设备参数，不需要额外做安装转接板就能直接上机装夹，能减少车间换模的调试时间，适配120吨到180吨锁模力的常规注塑设备，生产周期控制在25秒到35秒每模，单模腔布局下能保证零件成型的一致性，避免多腔带来的填充不均问题。

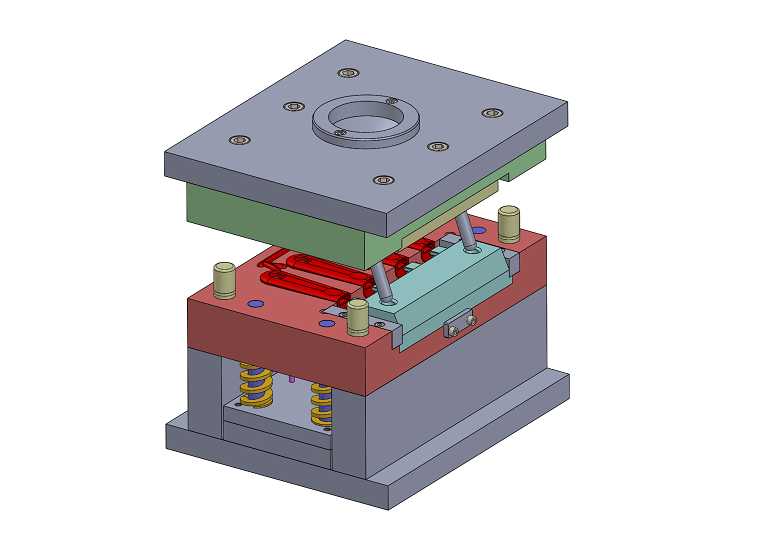

　　结构设计上，核心的角销滑块机构是整套模具的功能核心，斜向布置的角销在开模过程中随定模侧上行，通过斜面配合带动侧滑块沿导轨方向完成侧向抽芯，抽芯行程刚好覆盖手柄零件的侧向咬边深度，不会因为抽芯距离不足导致零件脱模时拉伤倒扣面，也不会因为行程过大造成滑块脱离导轨定位、合模时撞模的风险。滑块尾部设置了弹簧顶珠定位结构，开模到抽芯终点位置时，顶珠卡入滑块侧面的定位凹坑，能固定滑块的停留位置，避免合模时角销无法准确对准滑块上的斜孔，减少生产过程中的模具故障概率。动模侧设置了独立的弹簧顶出机构，四根复位杆均匀布置在顶针板四周，合模时通过定模侧的贴合面推动顶针板提前复位，避免顶针与滑块发生干涉，弹簧的预压量经过核算，能保证顶出动作平稳，不会因为顶出力不均导致手柄零件顶白、变形。

　　浇注系统采用中心浇口进料，熔融塑料从零件的中心位置注入型腔，填充过程中料流能均匀向四周扩散，减少手柄类长条形零件常见的熔接痕、填充不足问题，浇口残留位置在零件装配后会被遮挡，不会影响成品的外观质量。冷却回路采用环形布置，定模、动模以及滑块内部都设计了独立的冷却水孔，孔径8mm，距离型腔面的距离控制在12mm到15mm之间，保证冷却均匀，减少零件成型后的收缩变形，尤其是手柄的握持部位，冷却均匀能保证尺寸精度满足后续装配的公差要求，不会出现因为收缩不均导致的配合间隙过大问题。

　　安装边界方面，整套模具闭合后的总高度适配常规注塑机的最小模厚要求，开模行程预留了足够的取件空间，操作侧的滑块位置预留了机械手取件的避让空间，既可以人工取件，也能适配车间自动化生产的机械手取件需求。导向系统采用四根导柱导套配合，导柱布置在模架四个角，其中一根导柱做偏置处理，避免上下模装反导致模具损坏，导套采用自润滑铜套材质，长时间生产也不会出现导向卡顿、拉伤的问题。所有滑动配合面都预留了合适的配合间隙，滑块与导轨的配合间隙控制在0.02mm以内，既保证滑动顺畅，又不会出现飞边溢料的问题，成型过程中型腔的密封性能可靠，能适配PP、ABS、PC等常见热塑性塑料的成型工艺要求，不需要对模具结构做大幅改动就能切换不同材质的生产。

　　在细节设计上，针对手柄零件的脱扣结构，滑块上集成了成型卡扣的小型镶件，镶件采用单独的螺丝固定，后续生产过程中如果出现镶件磨损、损坏，不需要更换整个滑块，只需要拆下更换对应镶件就能快速恢复生产，降低模具的维护成本。排气槽开设在滑块与动模的贴合面以及型腔末端，深度控制在0.02mm，既能顺利排出型腔内的空气，避免零件出现烧焦、缺胶问题，又不会产生飞边影响零件外观。整套结构的动作逻辑经过反复验证，开模时首先完成定动模分型，角销带动滑块完成侧向抽芯，抽芯到位后顶出机构动作将零件从型芯上顶出，合模时角销推动滑块复位，复位杆带动顶针板回位，整个动作循环没有干涉点，能长时间连续稳定生产。
