卧式注塑成型生产设备结构设计

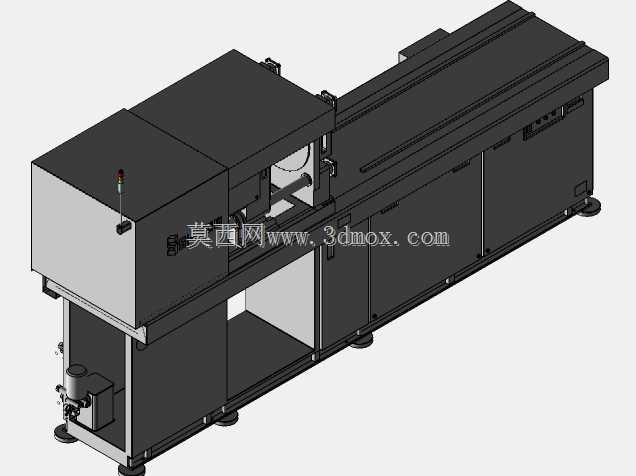

　　这套卧式布局的注塑成型设备，主要面向批量热塑性塑料制品加工场景，在3C电子外壳、汽车内饰小件、日用塑胶配件的生产车间中属于核心成型装备，适配连续化三班倒的生产节拍，可兼容PP、ABS、PC等多种常用热塑性原料的成型加工。设备整体采用分体式模块化布局，沿长度方向依次排布注射单元、合模单元、液压动力单元与电控柜体，底部采用可调式减震脚杯支撑，安装时无需额外浇筑复杂地基，仅需保证车间地面水平度偏差不超过2mm/m即可完成调平固定，整体安装边界长度约6.2m，宽度约1.5m，高度约1.9m，预留操作侧维护通道宽度不小于1.2m即可满足日常换模、原料补充、设备检修的空间需求。从功能实现逻辑来看，设备将塑化、注射、合模、保压、冷却、

　　顶出全流程集成在统一机架上，注射单元采用单缸螺杆式结构，可实现原料的均匀塑化与精准注射压力控制，合模单元采用曲肘式锁模结构，锁模力传递效率高，开合模行程可调，可适配最大模厚450mm、最小模厚150mm范围内的不同规格注塑模具，设备顶部设置的三色状态警示灯，可直观反馈设备运行、待机、故障三种工作状态，方便车间操作人员远距离掌握设备工况。设计过程中优先考虑了生产操作的人机合理性，操作侧预留了足够的开合模安全防护空间，液压管路与电气线路沿机架内部的走线槽排布，既避免了管线外露带来的生产安全隐患，也方便后期维护时的线路排查与管路更换；设备下部的开放式空间预留了液压站、冷却水路接口的安装位置，外接冷却水接口统一设置在设备非操作侧的下部，

　　进水回水接口间距300mm，适配车间常规的冷却水循环系统对接，无需额外改造管路走向。机架主体采用型钢焊接后去应力处理，整体刚性充足，可承受高速注射与合模动作带来的交变载荷，减少长期运行后的机架变形量，外覆盖件采用冷轧钢板折弯成型，表面做喷塑处理，耐车间油污腐蚀，日常清洁维护便捷；合模区域设置有可滑动的安全防护门，防护门与设备安全回路联锁，防护门未完全关闭时设备无法启动合模动作，从硬件层面规避操作安全风险。设备的料筒区域设置有独立的加热段温控，每段加热圈配有独立的温度检测元件，可根据不同原料的塑化温度要求分段调整温度参数，温度控制精度可达±2℃，保证原料塑化均匀性，减少制品出现缺胶、飞边、银丝等成型缺陷的概率；

　　顶出机构采用多点式顶出设计，顶出行程与顶出速度可根据制品结构调整，避免顶出过程中制品变形损坏。在安装边界设计上，设备的外接动力接口、电控接线端口全部集中布置在设备尾部，减少车间布线的长度，设备总重量约4.8t，车间地面承载能力需满足不小于5t/㎡的要求即可安装，吊装时可直接利用机架上预设的四个吊装孔位，无需额外制作吊装工装，现场安装就位效率较高。日常生产过程中，操作人员仅需在操作侧完成模具安装、参数设定、制品取出、原料补充的操作，设备的维护点如润滑油注油口、液压油滤芯位置、空气过滤元件等都设置在易触及的位置，日常保养无需拆解大面积外覆盖件，可有效减少设备维护停机时间。
