带指形凸轮侧抽芯的分体式注塑模具结构

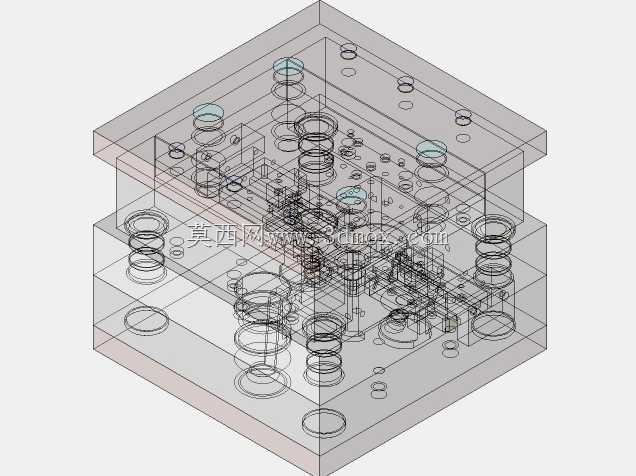

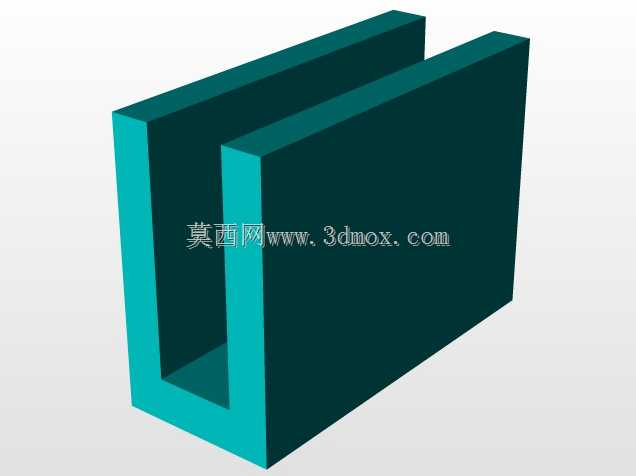

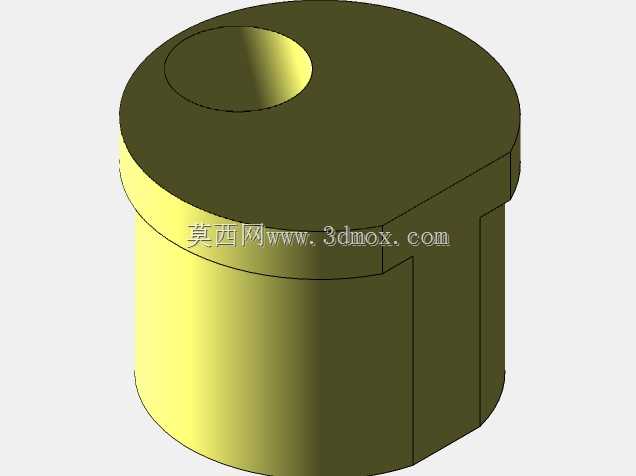

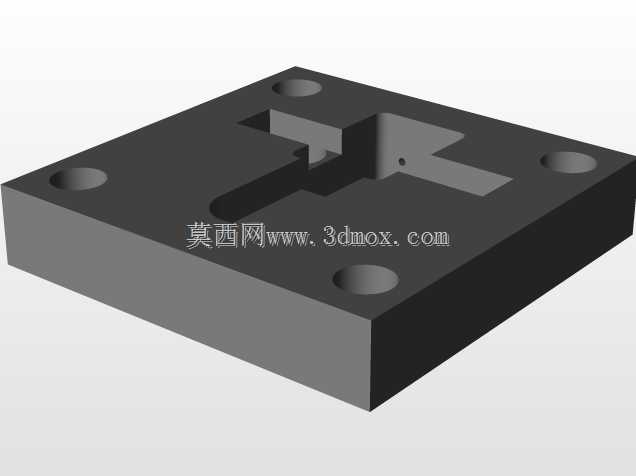

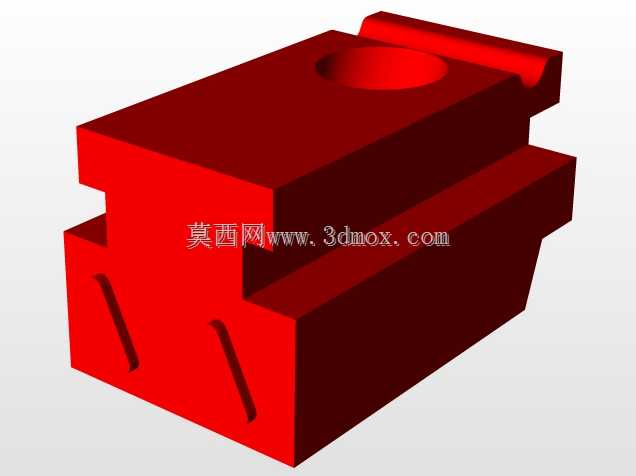

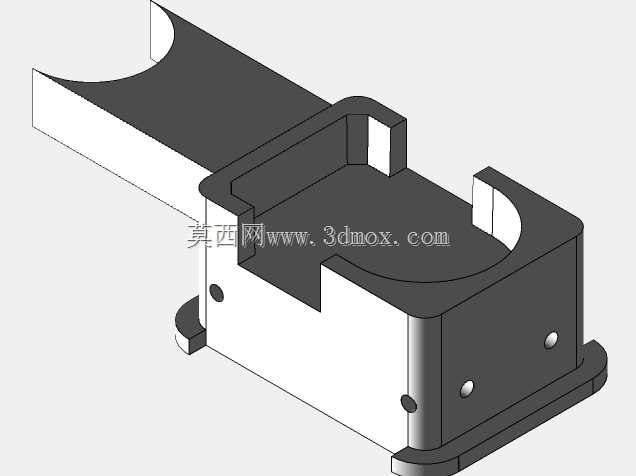

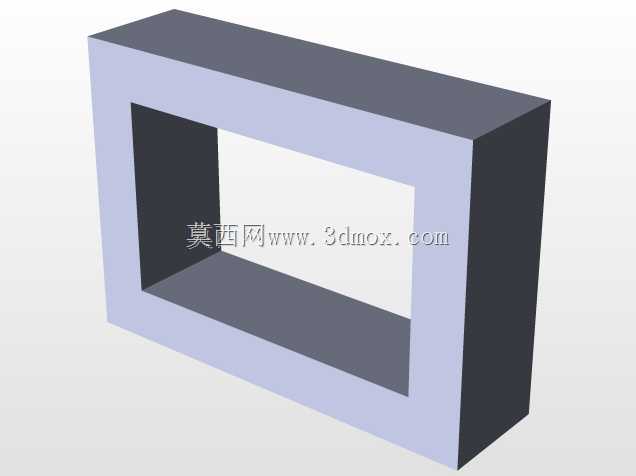

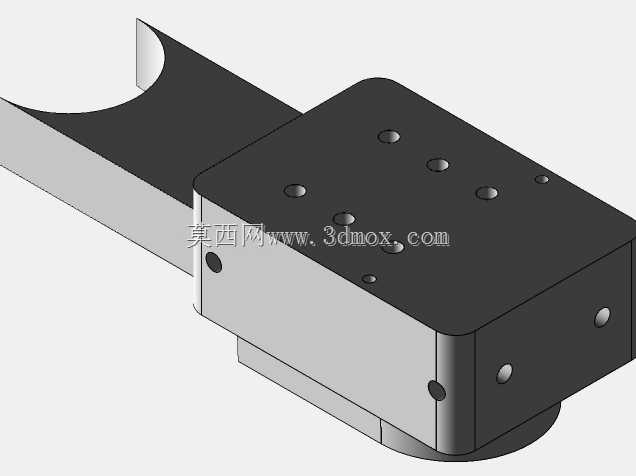

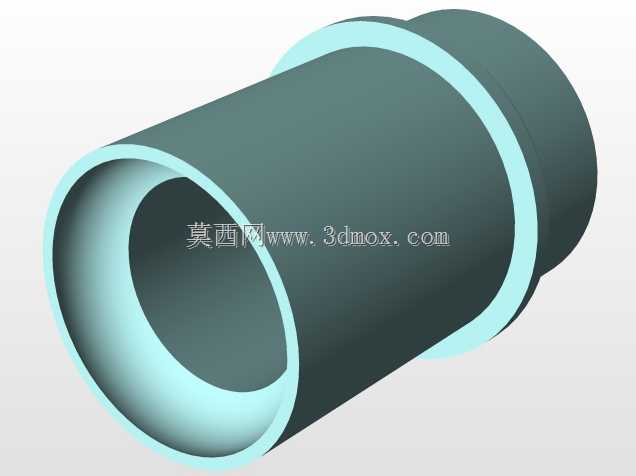

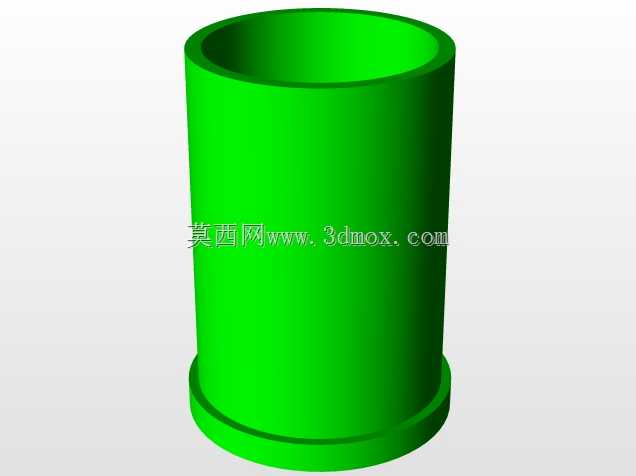

　　这套分体结构的成型模具，核心设计亮点在于搭载了随指形凸轮动作的侧型芯移动机构，主要面向带侧向凹槽或侧孔结构的塑胶件注塑成型场景，常见于消费电子外壳、小型家电结构件、精密接插件等产品的批量生产环节，能在常规开模动作流程中同步完成侧型芯的抽离动作，避免成型件侧向结构与模腔发生干涉，保证产品顺利脱模。从结构布局来看，整套模具采用上下分层的分体式模架设计，上下模的合模定位依靠多组均匀布置的导柱导套完成，导柱的安装位置避开了内部流道与成型腔区域，合模时的导向精度能控制在0.02mm以内，避免合模错位导致的型腔啃伤、产品飞边等问题。侧抽芯机构的动力完全来自开模过程中模架的相对位移，指形凸轮的轮廓曲线经过反复校核，

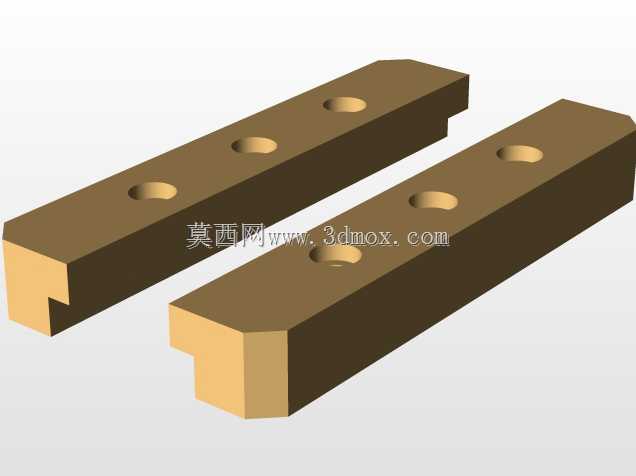

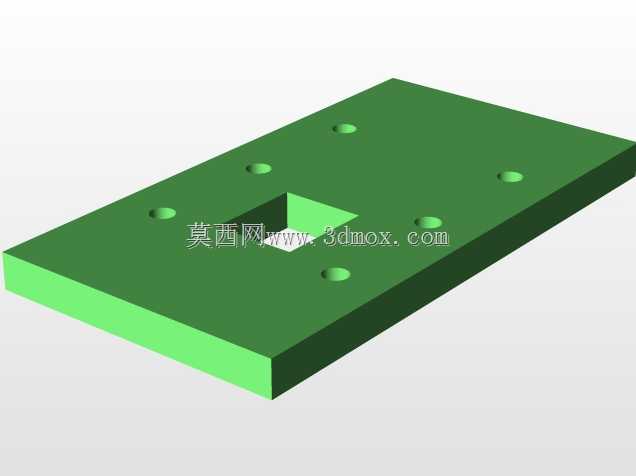

　　能保证侧型芯的移动速度与开模行程精准匹配，在动定模分离到设定距离时，侧型芯刚好完全退出产品的侧向结构区域，不会出现抽芯不到位导致的产品拉伤，也不会因为抽芯行程过长造成模架尺寸冗余。模架上的多组圆形安装孔对应冷却水路的布设位置，水路围绕成型腔做环绕式布置，能保证注塑过程中型腔各区域温度均匀，减少产品因冷却不均产生的翘曲变形问题，同时预留的安装孔位也适配不同规格注塑机的装模尺寸，安装边界覆盖常用的120吨到180吨卧式注塑机的装模参数范围，不需要额外加装转接板就能完成上机安装。设计过程中特意将侧型芯的滑动导轨做了分体式镶拼处理，长期生产出现磨损后可以单独更换镶件，不需要整组更换抽芯机构，能大幅降低模具的后期维护成本。

　　上下模的分型面贴合区域做了0.01mm的溢料槽设计，能在注塑时将型腔内的多余气体顺利排出，避免产品内部出现气泡、缺胶等成型缺陷。整套结构没有采用复杂的液压或气动抽芯组件，完全依靠机械结构联动完成所有动作，运行稳定性更高，也减少了外接动力源带来的管路布设、故障排查等额外工作量，非常适合教学场景下的模具结构原理演示，能让学习者直观理解分体式模具的合模、开模、抽芯、顶出全流程动作逻辑，也能为同类带侧抽结构的模具设计提供可参考的结构布局方案，在小型精密塑胶件的量产场景中具备很强的实用价值。
