流体输送用径流叶片式液体流动叶轮结构

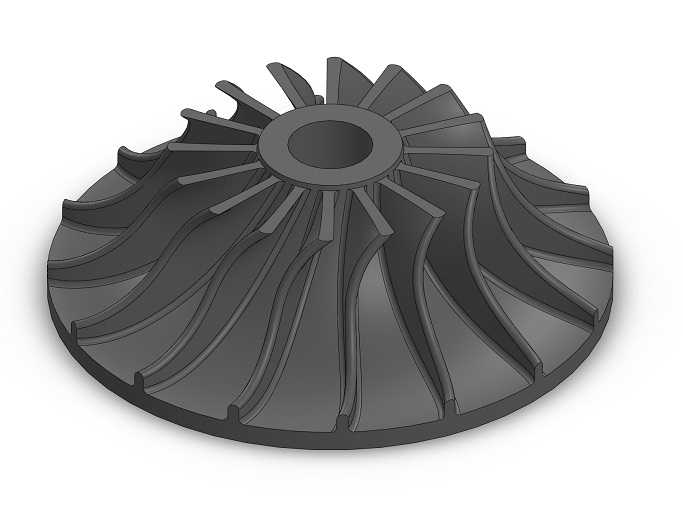

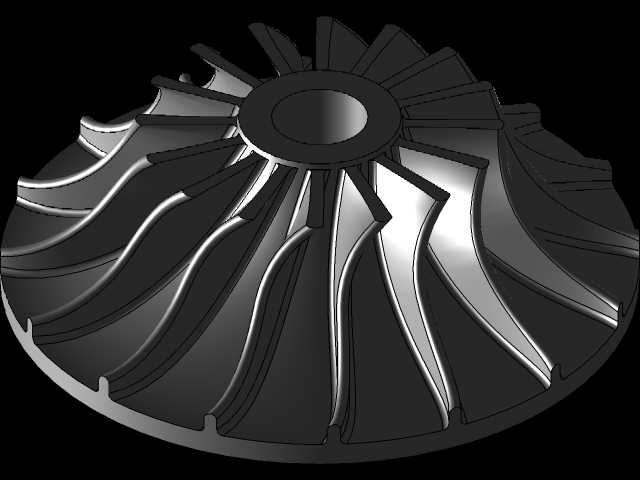

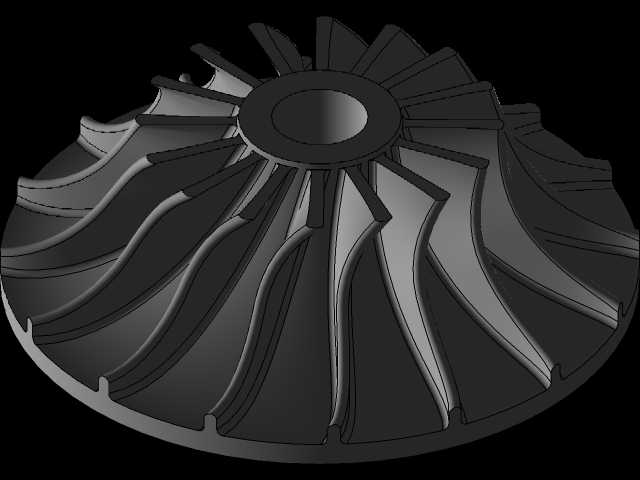

　　这款径流叶片式叶轮主要适配中低压离心式流体输送设备，在民用供水、工业循环水系统、小型化工介质输送、暖通空调水循环、低压排污等场景中作为核心做功部件使用，安装在泵腔内部的转轴端部，随轴高速旋转时通过叶片对腔体内的液体做功，将原动机输入的机械能转化为液体的压力能与动能，实现液体的加压与定向输送。从结构设计来看，该叶轮采用后弯式空间扭曲叶片构型，叶片沿轮毂周向均匀分布，共设置17片主叶片，叶片型线从轮毂处的轴向入口平滑过渡到轮盘外缘的径向出口，这种扭曲型线设计能够匹配液体在叶轮内部从轴向流入转向径向流出的流动轨迹，减少流道内的流动分离与漩涡损失，提升水力效率，同时降低叶片表面的局部压力不均，减少运行过程中的水力脉动与振动噪声。

　　叶轮中心设置带通孔的轮毂结构，中心通孔用于与泵轴配合传递扭矩，轮毂与轮盘之间采用大圆角过渡，避免应力集中，提升高速旋转下的结构强度；轮盘为圆盘式结构，作为叶片的承载基体，外缘做倒角处理，减少与泵腔内壁之间的间隙泄漏，提升容积效率。叶片的进口边做了修圆处理，降低液体进入叶轮流道时的冲击损失，出口边厚度均匀控制，减少出口尾迹损失，相邻叶片之间形成的封闭流道截面沿流动方向逐渐扩大，能够让液体在流道内流动过程中平稳实现动能向压力能的转换，避免流道内出现局部低压区引发的气蚀问题。从安装边界来看，叶轮的轴向定位依靠轮毂端面与轴肩的配合，周向通过键连接传递扭矩，安装时需要保证叶轮入口与泵体的密封环间隙控制在合理范围，间隙过大会导致回流泄漏增加，

　　效率下降，间隙过小则可能在运行过程中因轴的挠曲变形出现动静部件碰磨，引发设备故障。叶轮的外形尺寸设计需要匹配对应泵型的泵腔容积，轮盘外径决定了叶轮的理论扬程，相同转速下外径越大，叶轮能够输出的扬程越高，轮毂直径则需要匹配对应泵轴的轴径，保证扭矩传递的可靠性，同时轮毂直径不能过大，否则会挤占入口流道的过流面积，降低入口过流能力，提升装置气蚀余量要求。在实际选型应用中，这类叶轮适合输送清水或物理化学性质与清水相近的低粘度介质，介质温度通常不超过80摄氏度，若输送含少量固体颗粒的介质，还需要对叶片表面做耐磨处理，提升部件使用寿命。设计过程中需要兼顾水力性能与结构强度，叶片厚度既要满足高速旋转下的离心力载荷要求，

　　又不能过厚导致流道过流面积减小、排挤系数增大，降低过流能力；轮盘的厚度需要根据最高工作转速下的应力计算结果确定，避免轮盘在高速旋转下出现过大的挠曲变形，影响与密封环的配合间隙。这类叶轮的流道设计需要经过水力计算与流场仿真验证，确保不同流量工况下的流道内流速分布均匀，避免在小流量工况下出现明显的回流、大流量工况下出现脱流，保证泵组在高效工作区间内运行时的稳定性，同时拓宽高效工作范围，适配不同工况点的运行需求。
