家用宠物喂食方型圆角食盆结构设计

　　做宠物用品结构设计快八年，这类喂食容器的建模逻辑和普通日用注塑件差异不小，很多刚入行的设计师容易把它当成简单的方盒做，实际落地后会出一堆使用层面的问题。先聊应用场景，这款食盆主要面向家庭养猫用户，放置位置多为客厅地面、阳台边角或者猫笼内部的喂食区，日常使用场景里，猫进食时会有拱食、扒拉盆边的动作，偶尔还会把爪子搭在盆沿上，所以结构强度不能只按静态盛载来算。

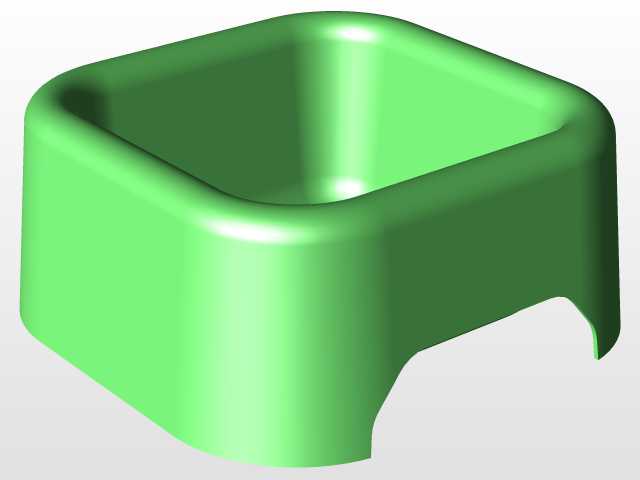

　　先说功能特性，整体做了内凹的盛载腔，腔体内壁所有转角都做了大圆弧过渡，没有直角死角，一方面是避免猫粮或者湿粮卡在缝隙里变质，另一方面日常清洗的时候，海绵刷可以无阻碍扫过所有内壁，不会残留污渍。盆体的外侧壁做了分段式的加厚筋条，不是整圈均匀壁厚，这点是考虑到注塑成型的缩痕问题，如果整圈做等厚的大圆角边，壁厚不均的位置很容易在表面出现收缩凹痕，影响外观，分段筋条既可以提升盆沿的抗形变能力，猫扒拉的时候不容易翻倒，又能让壁厚尽量均匀，减少注塑缺陷。盆体底部做了内凹的缺口设计，不是整圈平底落地，这个细节很多新手会忽略，整圈平底的话，地面如果有少量水渍或者猫粮碎屑，盆体放上去会被垫起，容易滑动，而且底部和地面完全贴合的话，挪动的时候会形成负压，拿起来费劲，留了缺口之后，空气可以流通，放置更稳，挪动的时候也不会有吸附感。

　　再讲设计思路，最初做草绘的时候，先定的是盛载腔的有效容积，按照成年猫单次进食的干猫粮量，大概150g左右的容量，换算成立体容积大概200ml，预留一定的冗余空间，避免猫粮堆得太满被拱出来。外形上没有做尖锐的直角，所有外边缘都做了R10以上的圆角，一方面是避免磕碰，家里有小孩或者猫跑动的时候撞到不会受伤，另一方面圆角结构在注塑的时候熔体流动更顺畅，不容易出现缺胶的问题。盆沿的宽度做了20mm的加宽设计，不是薄边结构，猫进食的时候脖子靠在盆沿上不会有硌感，符合猫的进食姿态，不会因为盆沿太窄导致进食时颈部压力过大。壁厚设计上，主体壁厚统一做2.5mm，符合PP或者ABS材质的注塑壁厚要求，筋条位置的厚度控制在主体壁厚的0.6倍，避免表面缩痕。

　　关于安装和放置边界，这款食盆属于落地式放置，不需要额外固定，所以外形尺寸控制在长宽220mm左右，高度80mm，这个尺寸刚好可以适配市面上绝大多数猫笼的喂食区开口，也不会占用太多家庭地面空间，放置在墙角的时候，方型的结构可以贴合墙面，不会像圆盆一样容易滚动移位。底部的接触边做了1.5mm的微凸设计，后续可以粘贴防滑胶条，不需要在建模的时候做额外的卡扣结构，给后续的工艺调整留足空间。盛载腔的深度做了45mm，不会因为太深导致猫进食的时候脸部蹭到盆壁沾到油污，也不会因为太浅导致猫粮被拱出盆外。

　　建模的时候要注意，所有的圆角过渡要做相切约束，尤其是内壁和底部的交接位置，不能出现G0连续的硬边，不然清洗的时候会有残留，而且注塑的时候容易应力集中，跌落的时候容易开裂。外侧的分段筋条要和主体做布尔求和的时候保留足够的圆角过渡，避免筋条和主体连接位置出现应力集中点，日常使用中如果被猫碰掉地上，连接位置不会轻易断裂。另外，盆体的口部做了0.5mm的微外翻边，提升口部的结构强度，拿取的时候手指扣在翻边位置更顺手，不会因为边缘太锋利划手。

　　很多人觉得这类小产品不需要太严谨的结构计算，实际做跌落测试的时候，整盆装满猫粮从80cm高度（也就是普通餐桌的高度）自由跌落到瓷砖地面，不能出现开裂或者明显的形变，这就要求在建模的时候，所有的转角位置都要做应力释放的圆角，不能有直角缺口。另外，考虑到日常会用到消毒柜高温消毒，材质如果用PP的话，建模的时候要预留0.5%的成型收缩率，避免注塑出来的尺寸偏差过大，和后续配套的防滑垫、硅胶圈之类的配件适配不上。
