汽车空气动力学尾翼扰流结构设计

项目分类:汽车 发布时间:2021-12-10 ID:447477
  • 汽车空气动力学尾翼扰流结构设计
  • 汽车空气动力学尾翼扰流结构设计
  • 汽车空气动力学尾翼扰流结构设计
  • 汽车空气动力学尾翼扰流结构设计
  • 汽车空气动力学尾翼扰流结构设计
  • 汽车空气动力学尾翼扰流结构设计
  • 汽车空气动力学尾翼扰流结构设计
  • 汽车空气动力学尾翼扰流结构设计
  • 汽车空气动力学尾翼扰流结构设计

  在高速行驶的车辆动力学控制体系中,车尾扰流结构是平衡气动升力、优化行驶稳定性的核心外饰功能件,这套扰流结构的设计完全围绕量产跑车的实际行驶工况展开,没有冗余的装饰性结构,每一处曲面和支撑结构都经过气动逻辑的反复校核。从实际装车场景来看,这类扰流结构主要适配大马力后驱及四驱跑车,当车辆时速突破110km/h之后,车尾会产生明显的气动升力,导致后轮抓地力下降、高速变道时车尾跟随性变差,严重时甚至会出现发飘的失控风险,这套扰流结构的核心作用就是通过特定的翼型切面,引导流经车顶的气流在车尾形成定向下压力,将后轮牢牢压在行驶路面上,抵消高速状态下的气动升力。

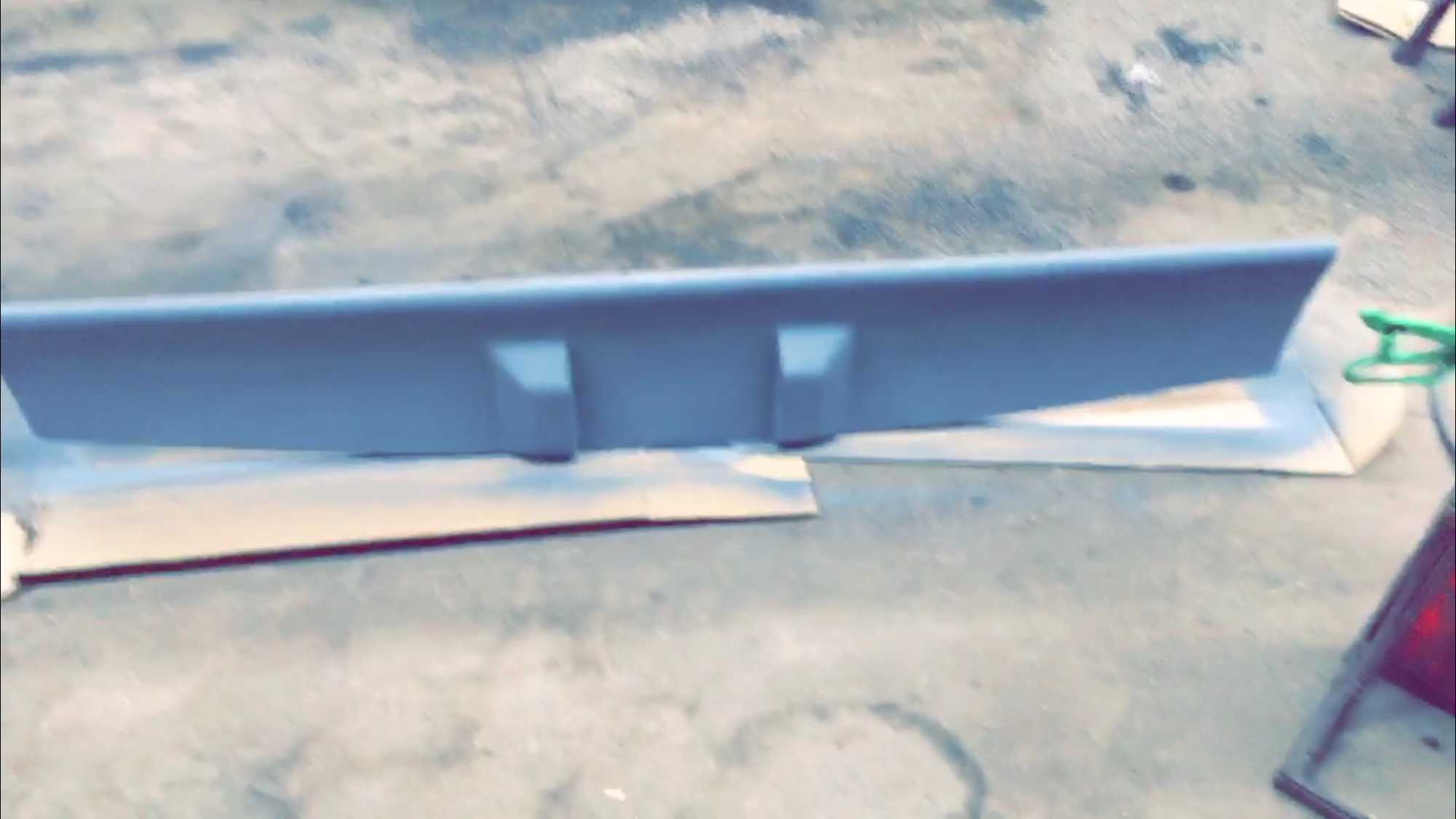

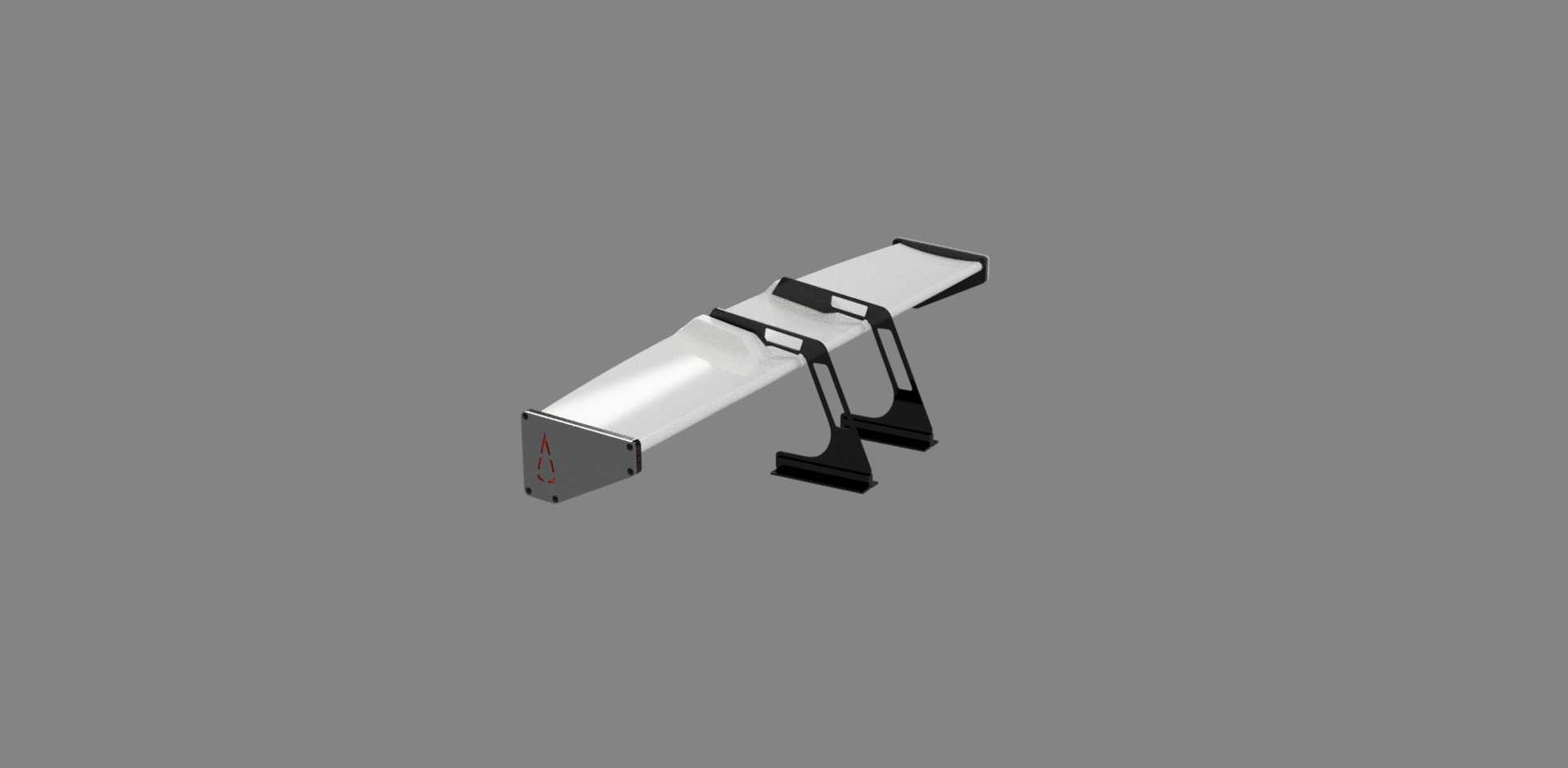

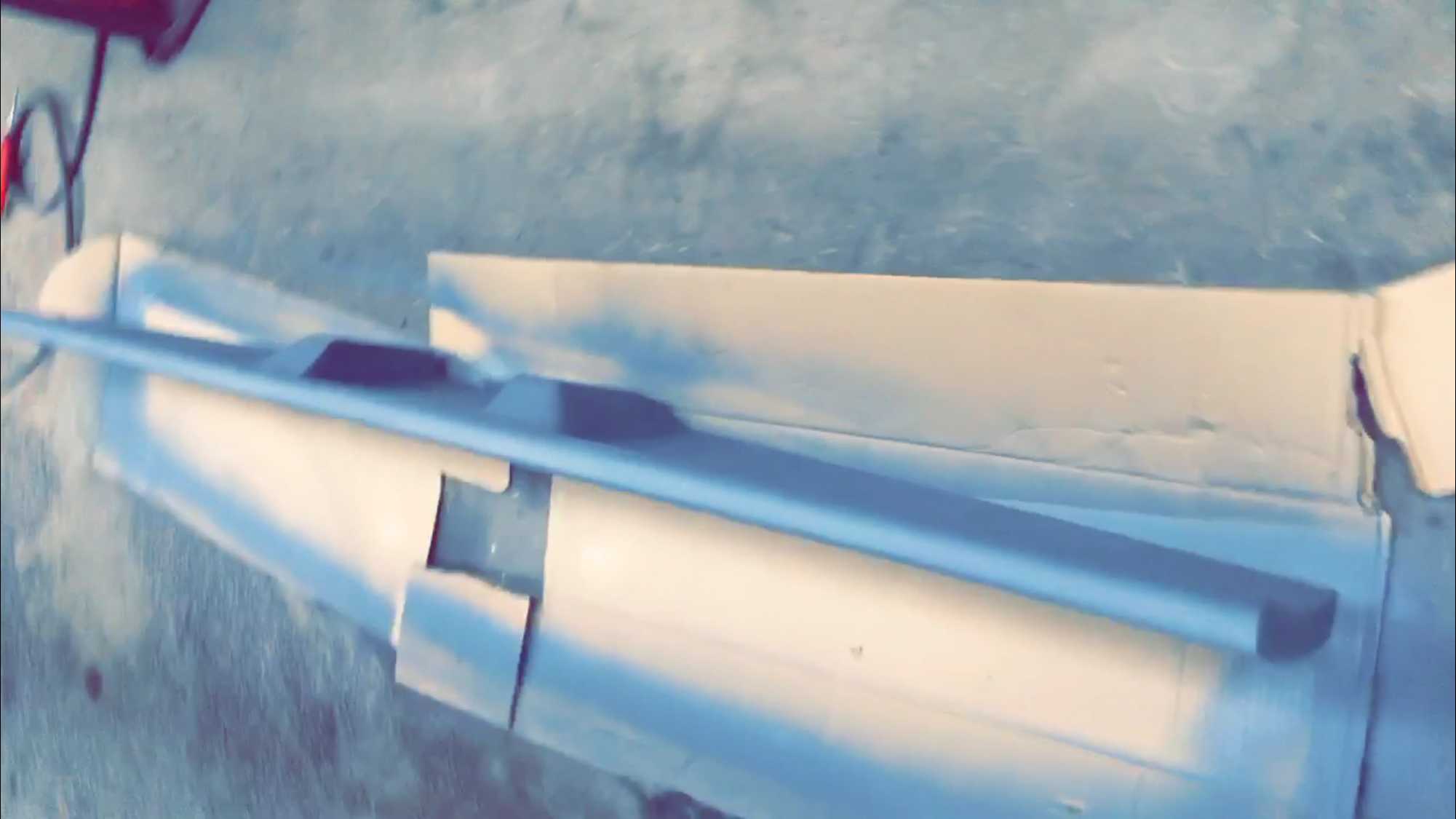

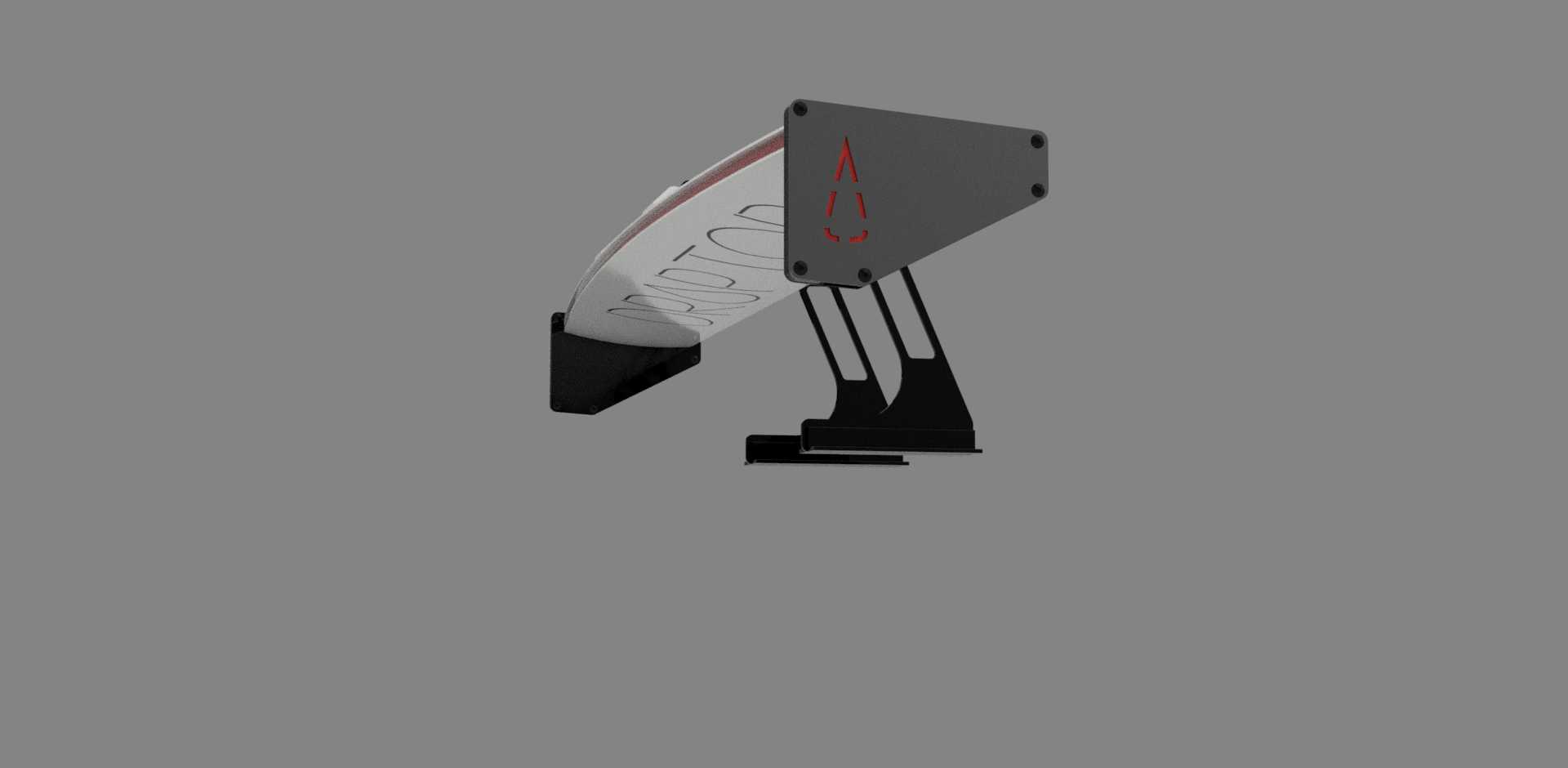

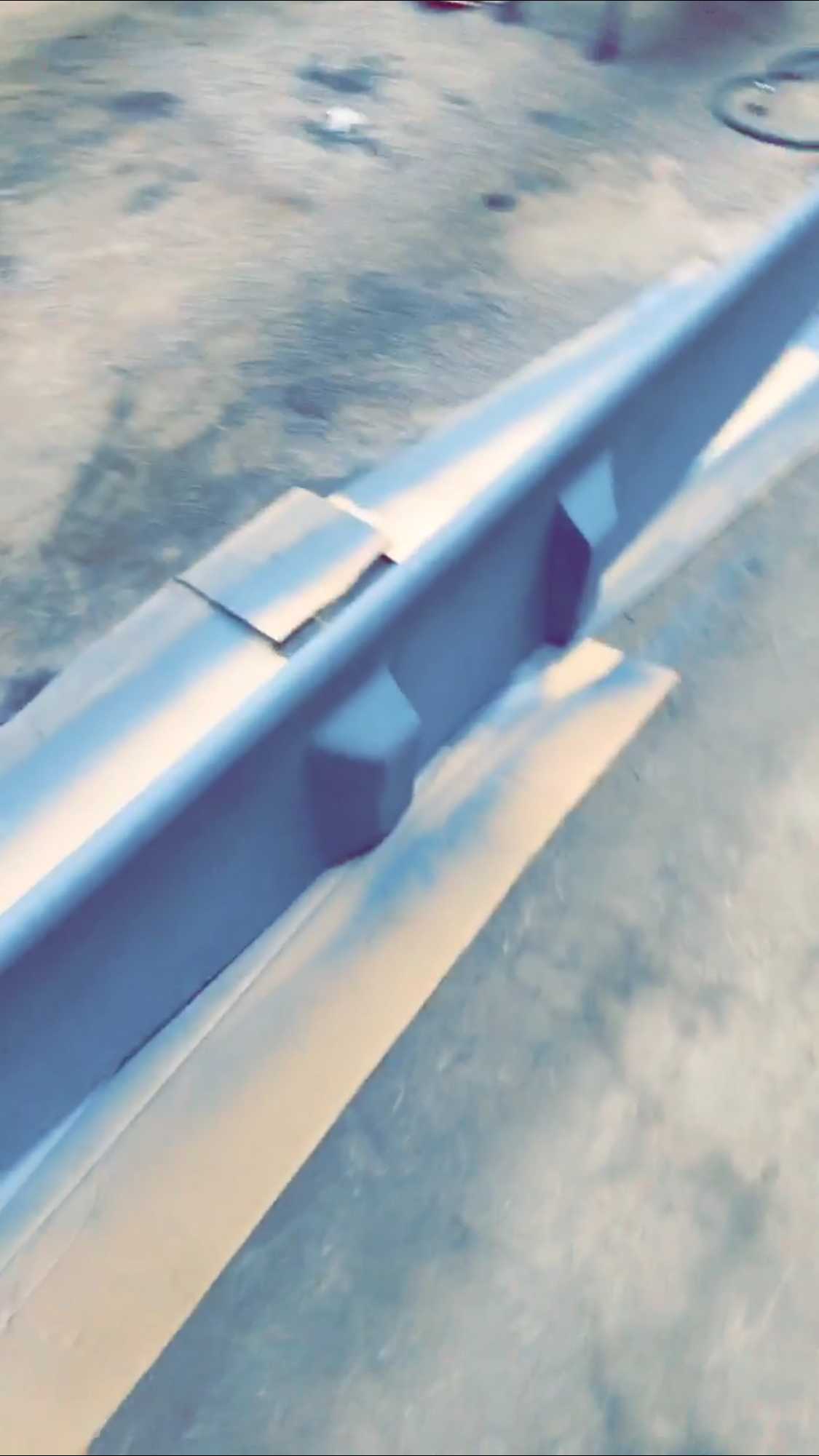

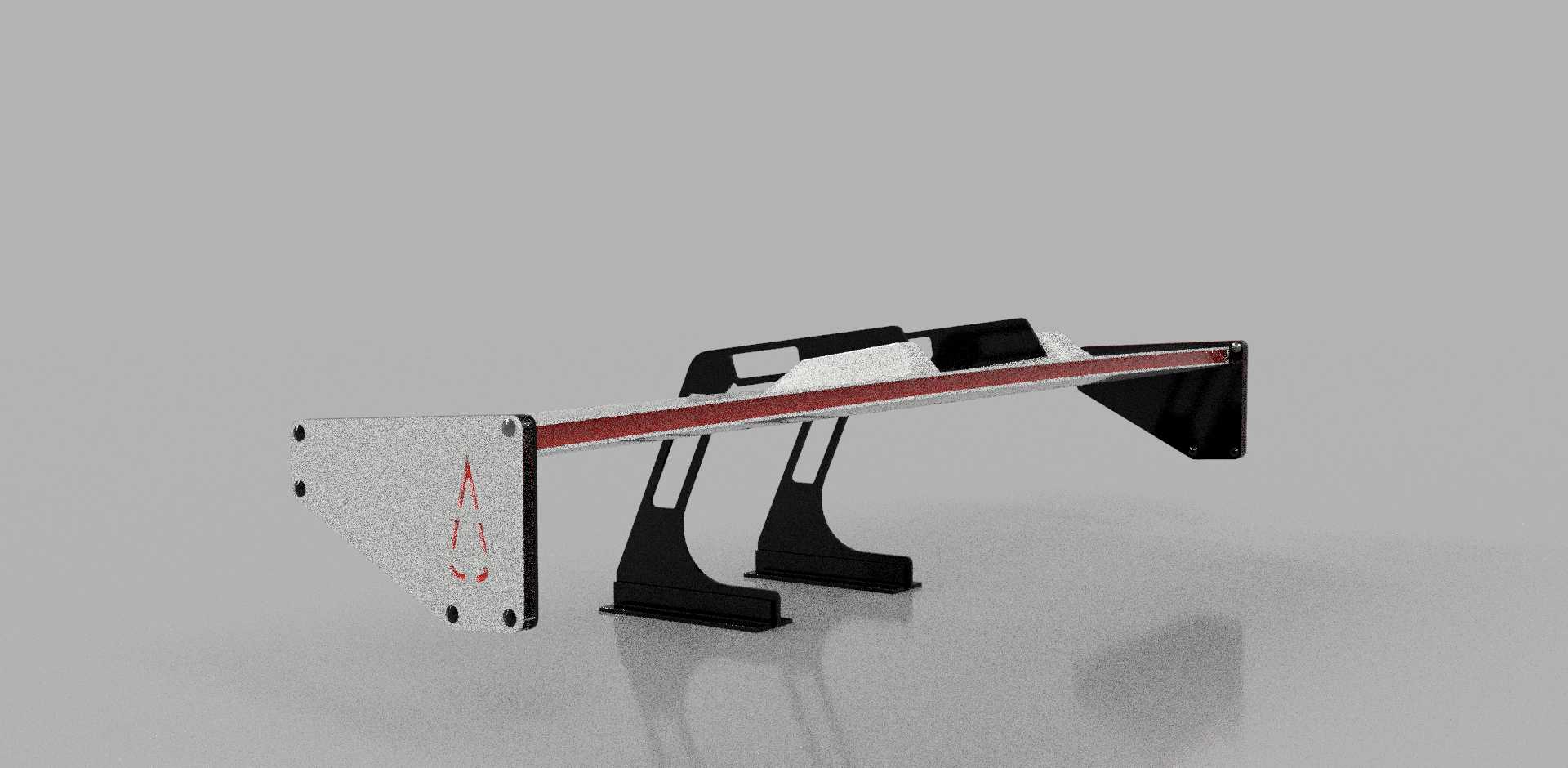

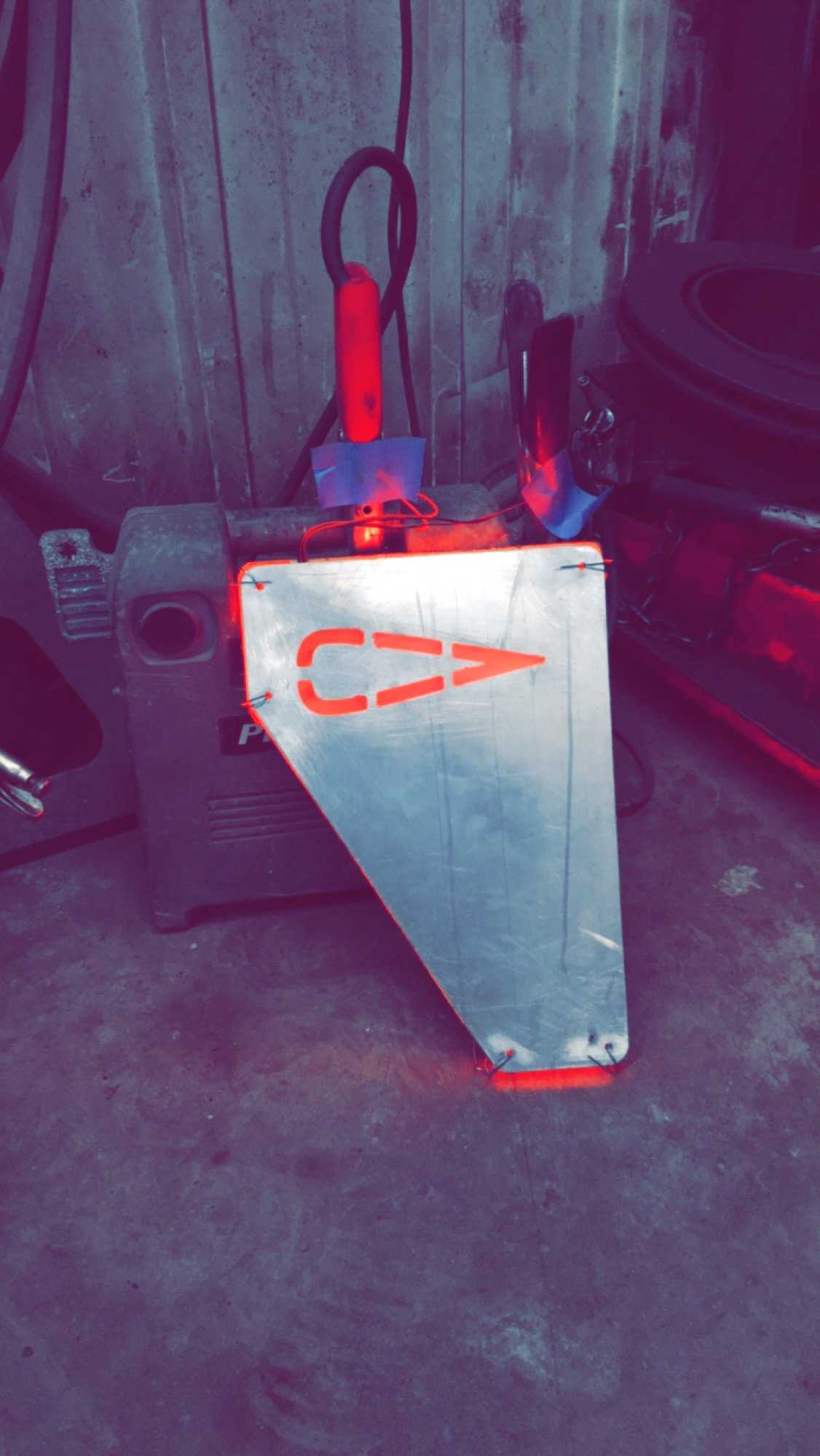

  设计过程中首先确定的是翼面的攻角参数,没有盲目追求大攻角带来的极限下压力,而是平衡了下压力增益与气动阻力的比值,翼面主切面采用低速空动效率最优的类克拉克Y翼型改良方案,上表面做了顺滑的弧度过渡,下表面保持相对平直的形态,气流经过上下表面时形成的压力差会直接转化为向下的正压力,同时翼面两端做了小幅的上翘端板设计,能够阻挡翼面上下的气流在翼尖位置形成涡流,减少翼尖涡带来的诱导阻力,避免额外的能耗损失。支撑结构的设计充分考虑了安装刚性与振动抑制需求,采用两个对称布置的立式支撑脚,支撑脚与主翼面的连接位置做了局部加厚的加强筋结构,避免高速气流冲击下翼面产生共振异响,支撑脚底部的安装法兰面预留了四个对称的安装孔位,孔位间距严格匹配对应车型后备箱盖的预埋安装点,不需要对原车车身做额外的打孔修改,安装时直接通过螺栓紧固即可,法兰面与车身接触的位置预留了缓冲胶垫的安装槽,能够避免硬连接带来的车身漆面磨损,同时隔绝行驶过程中的振动传递。

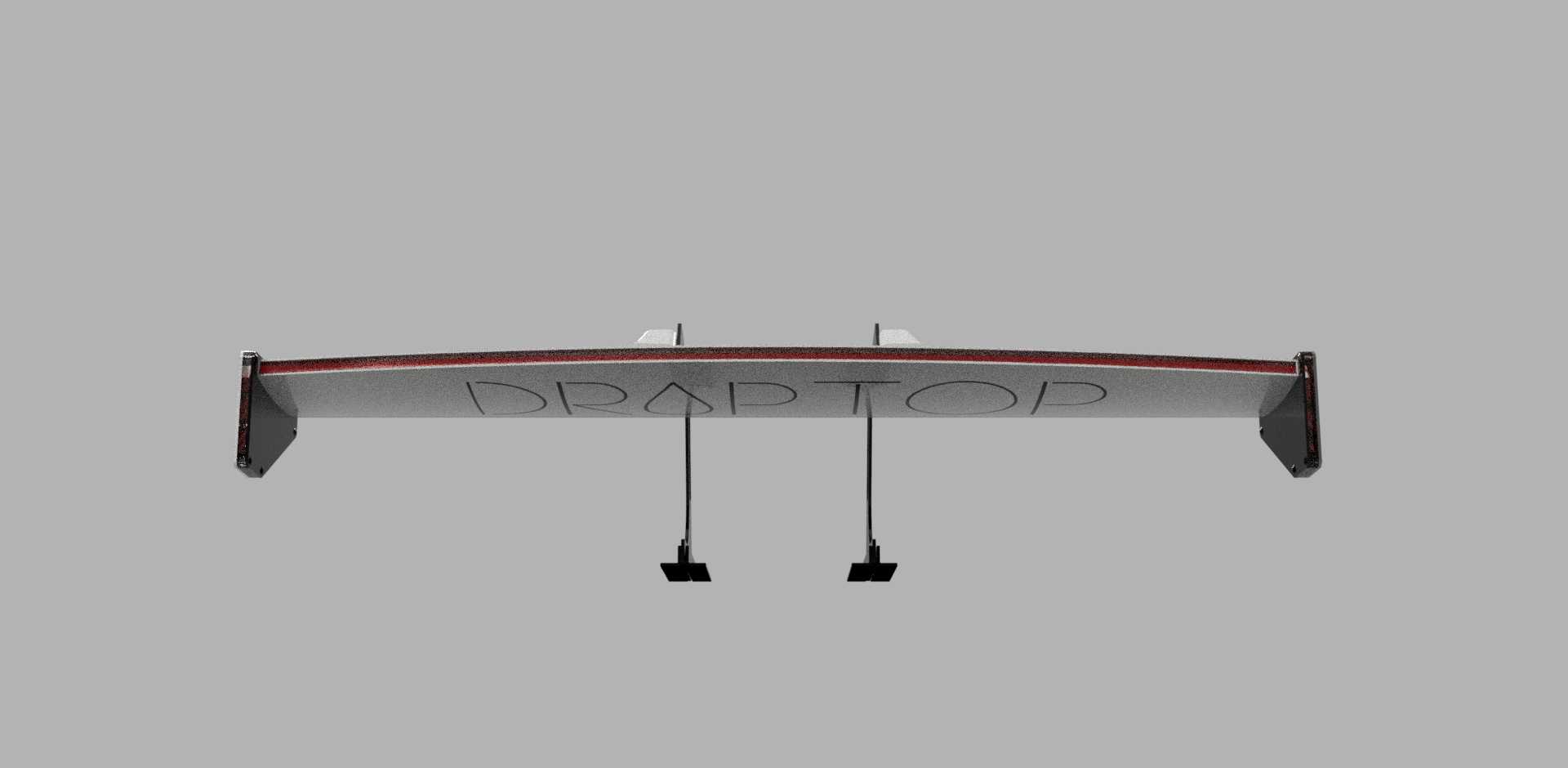

  主翼面的长度控制在1200mm到1400mm区间,宽度为180mm,安装后翼面最高点距离车身安装面的高度为220mm,这个尺寸边界既保证了翼面能够处于车顶气流的有效作用区域,不会因为高度过低被车尾的紊流区覆盖,也不会因为高度过高增加整车的迎风面积,同时兼顾了外观的视觉协调性。翼面的主体结构采用中空的薄壁设计,在保证结构强度的前提下尽可能降低自身重量,减少车尾的额外簧下质量负载,翼面表面做了哑光的质感处理,避免强光反射影响后方驾驶员的视线。在实际的气动验证环节,这套结构在时速160km/h的状态下能够提供超过35kg的下压力,同时气动阻力系数的增量控制在0.008以内,不会对车辆的高速续航能力造成明显影响。

  针对日常行驶的场景,支撑结构的造型做了流线型的切角处理,能够减少支撑脚自身带来的风阻,同时支撑脚的安装角度经过反复调整,保证主翼面的攻角处于预设的8度最优区间,既不会因为攻角过大导致气流在翼面上表面提前分离造成失速,也不会因为攻角过小导致下压力不足。翼面与支撑脚的连接位置采用了嵌入式的固定结构,没有外露的突兀连接点,整体线条过渡流畅,在满足功能需求的同时兼顾了外观的整体性。这套扰流结构不需要额外的电控调节机构,属于固定型的空动套件,结构可靠性更高,日常使用过程中基本不需要额外的维护,只要定期检查安装螺栓的紧固力矩即可,适配的场景包括日常公路高速行驶、赛道日的场地驾驶等多种工况,能够在不大幅改动原车结构的前提下,有效提升车辆高速行驶的稳定性,减少高速过弯时的车尾侧滑倾向,优化整车的空气动力学表现。
