戴尔轻薄商务笔记本外观结构三维数模

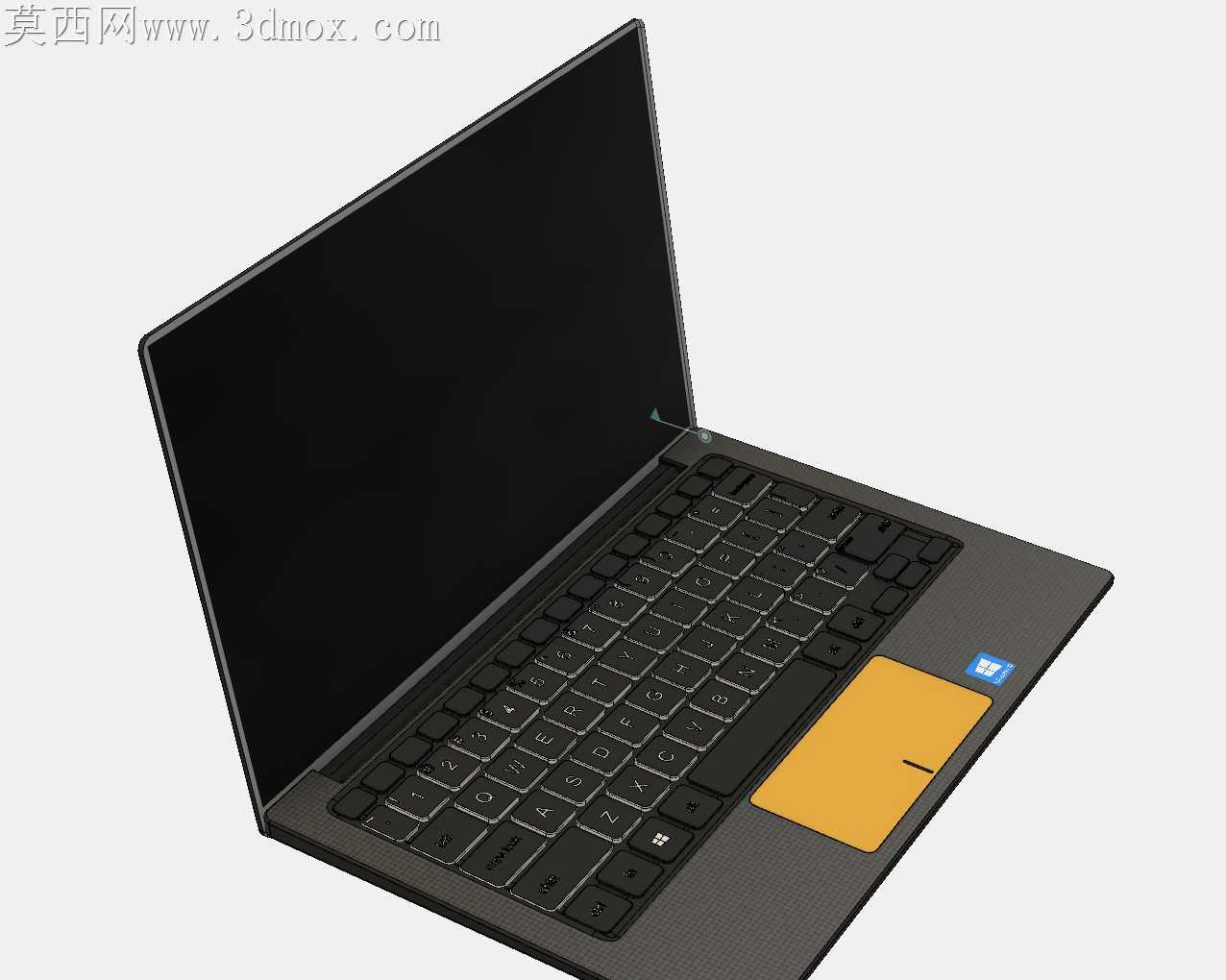

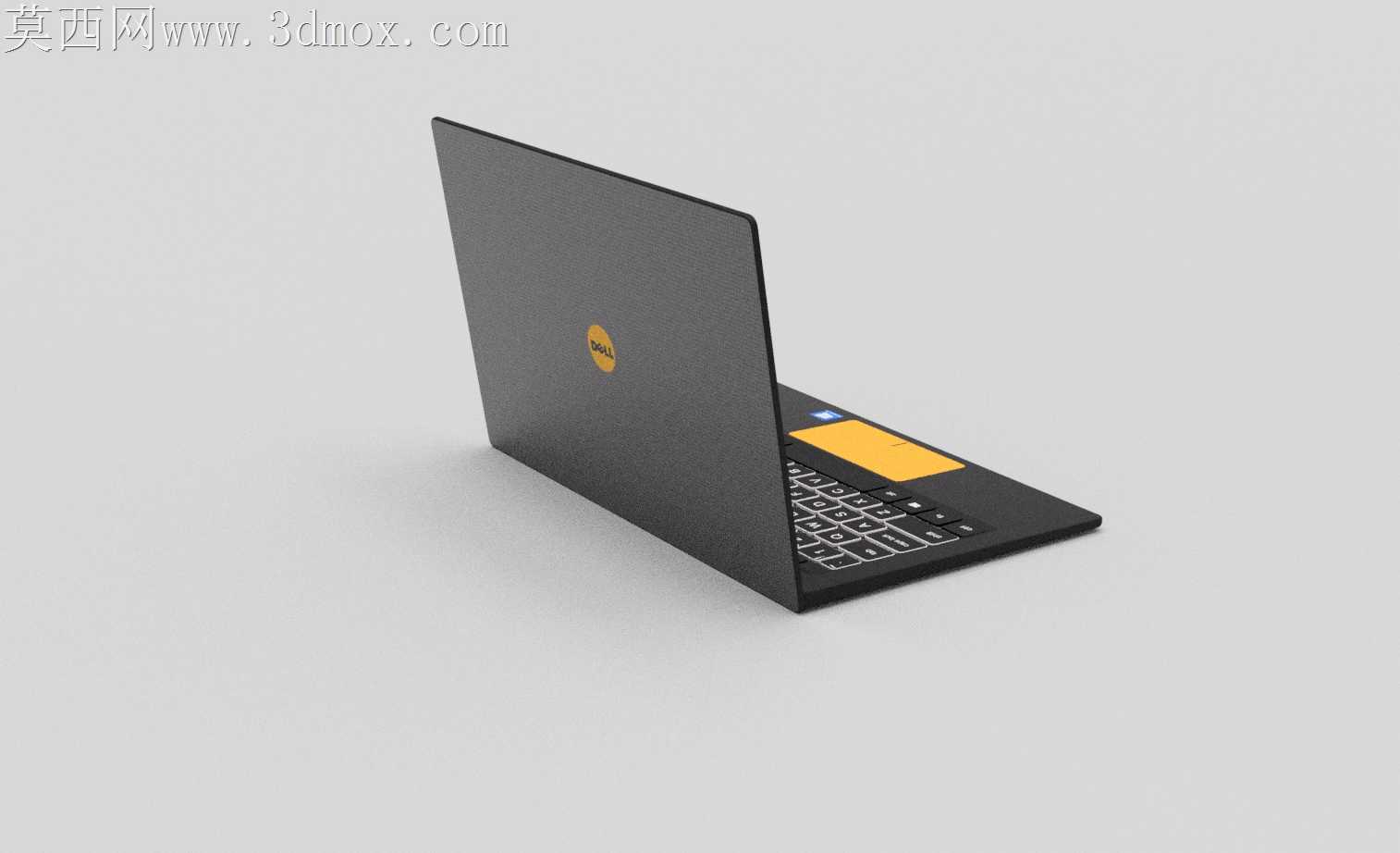

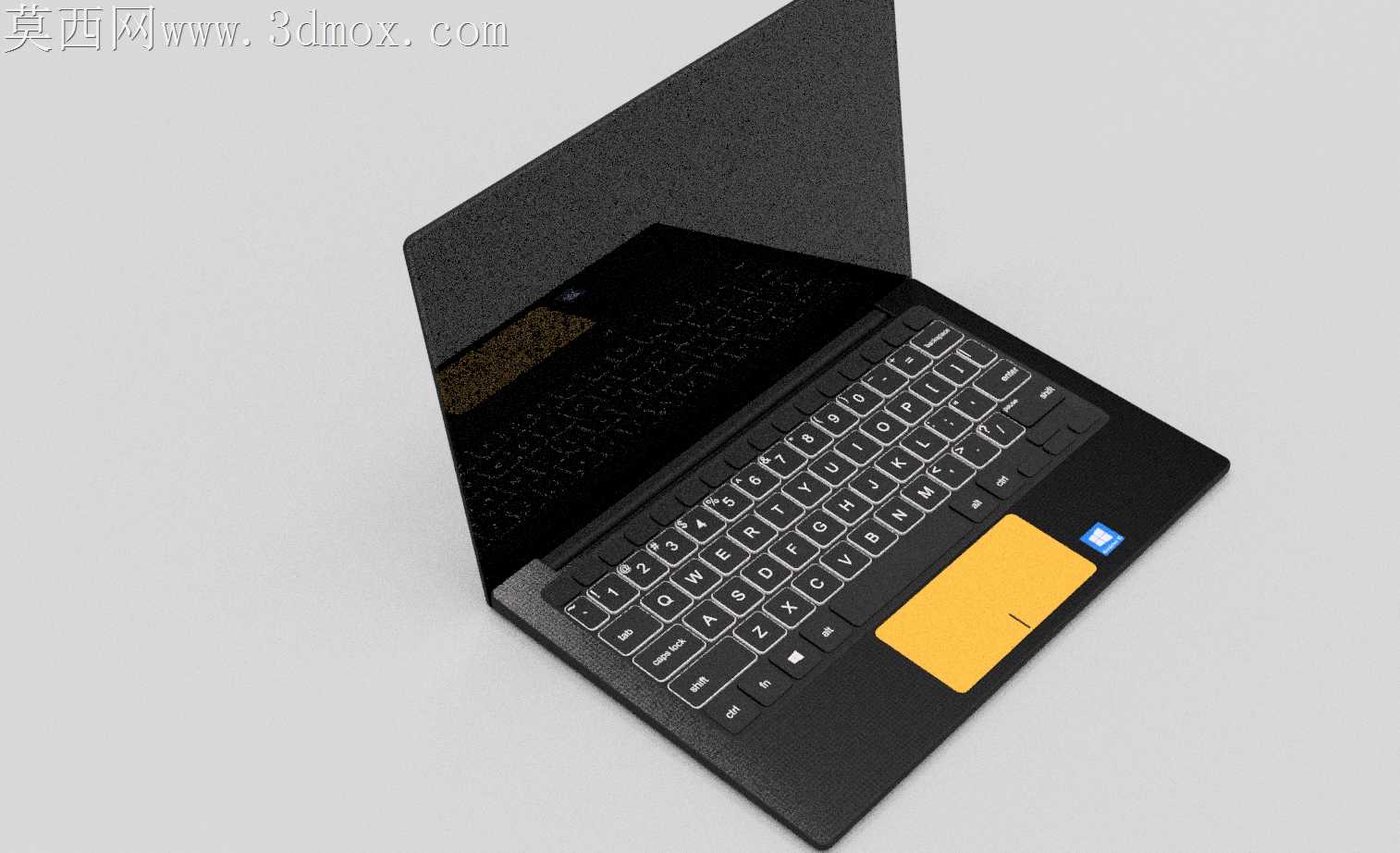

消费级轻薄商务本的壳体加工一直存在薄壁件翘曲的痛点，这款戴尔笔记本的数模在结构设计阶段就针对CNC铣削与注塑成型的工艺特性做了适配调整。A面壳体边缘做了0.3mm的微倒角过渡，避免阳极氧化工序中出现边缘积色、毛刺残留的问题，同时转轴衔接处的壁厚差控制在0.8mm以内，防止注塑冷却阶段因收缩不均产生表面缩痕。C面键盘区域的键帽安装位预留了0.15mm的装配公差，单个键帽的卡扣结构做了斜度导向设计，产线组装时无需额外对位治具即可快速卡入，能有效降低人工装配的不良率。触控板区域的黄色装饰件采用嵌件注塑的结构逻辑，数模里提前预留了嵌件的定位柱孔位，避免二次粘接带来的开胶、溢胶隐患，同时触控板边缘与C面壳体的间隙均匀控制在0.1mm，既不会出现卡滞问题，也能避免日常使用中灰尘、毛发进入机身内部。键盘键帽的曲面弧度贴合指腹按压的自然角度，每个按键的边缘做了R0.2的圆角处理，长时间打字不会硌指，键帽字符的凹陷深度控制在0.05mm，丝印字符后不会出现积墨模糊的问题。机身开合的转轴阻尼结构在数模里做了分段式的力矩匹配，屏幕开合到15度到135度区间时阻尼均匀，不会出现屏幕晃动或者自动闭合的情况，转轴处的走线槽预留了足够的屏线弯曲半径，避免多次开合后屏线被磨损失效。D面的散热进风孔做了斜向格栅设计，既保证进风量满足低压处理器的散热需求，又能防止桌面的液体泼溅直接进入机身内部，脚垫的安装位做了下沉式设计，脚垫粘贴后不会突出机身过多，同时能保证机身放置时的稳定性，不会出现晃动异响。机身侧面的接口开孔位置与内部主板的接口座完全对齐，开孔边缘做了去毛刺处理，外接设备插拔时不会出现卡滞或者刮伤接头的问题。渲染阶段针对类肤质涂层的材质特性调整了粗糙度参数，还原了商务本外壳细腻的磨砂触感，触控板的亮面装饰件做了轻微的反射率调整，避免出现过于刺眼的高光反射，键盘缝隙的阴影层次做了细化处理，能直观体现出按键的分层结构，方便结构工程师评审装配间隙是否合理。
