小型探空业余火箭结构三维数模

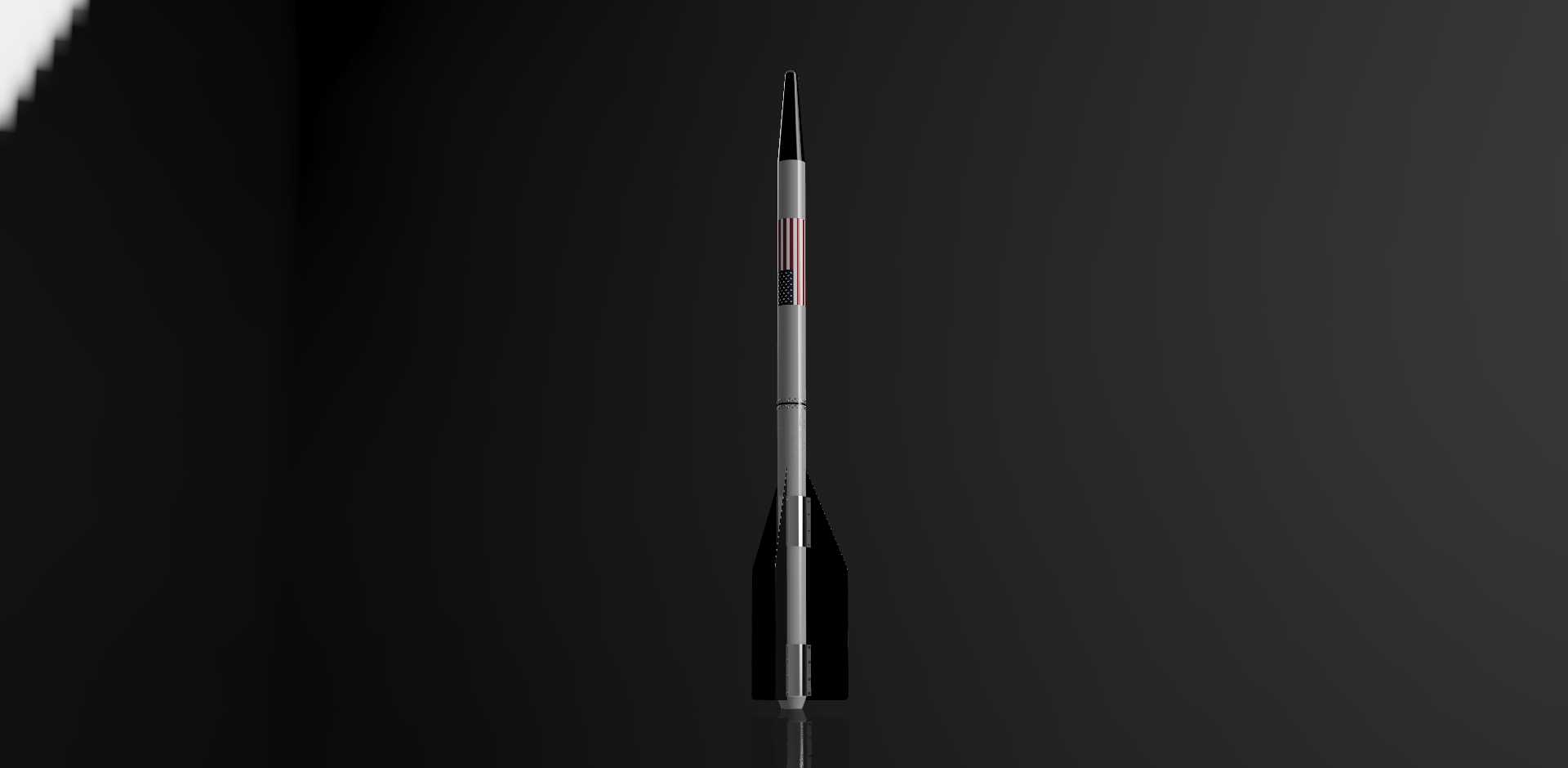

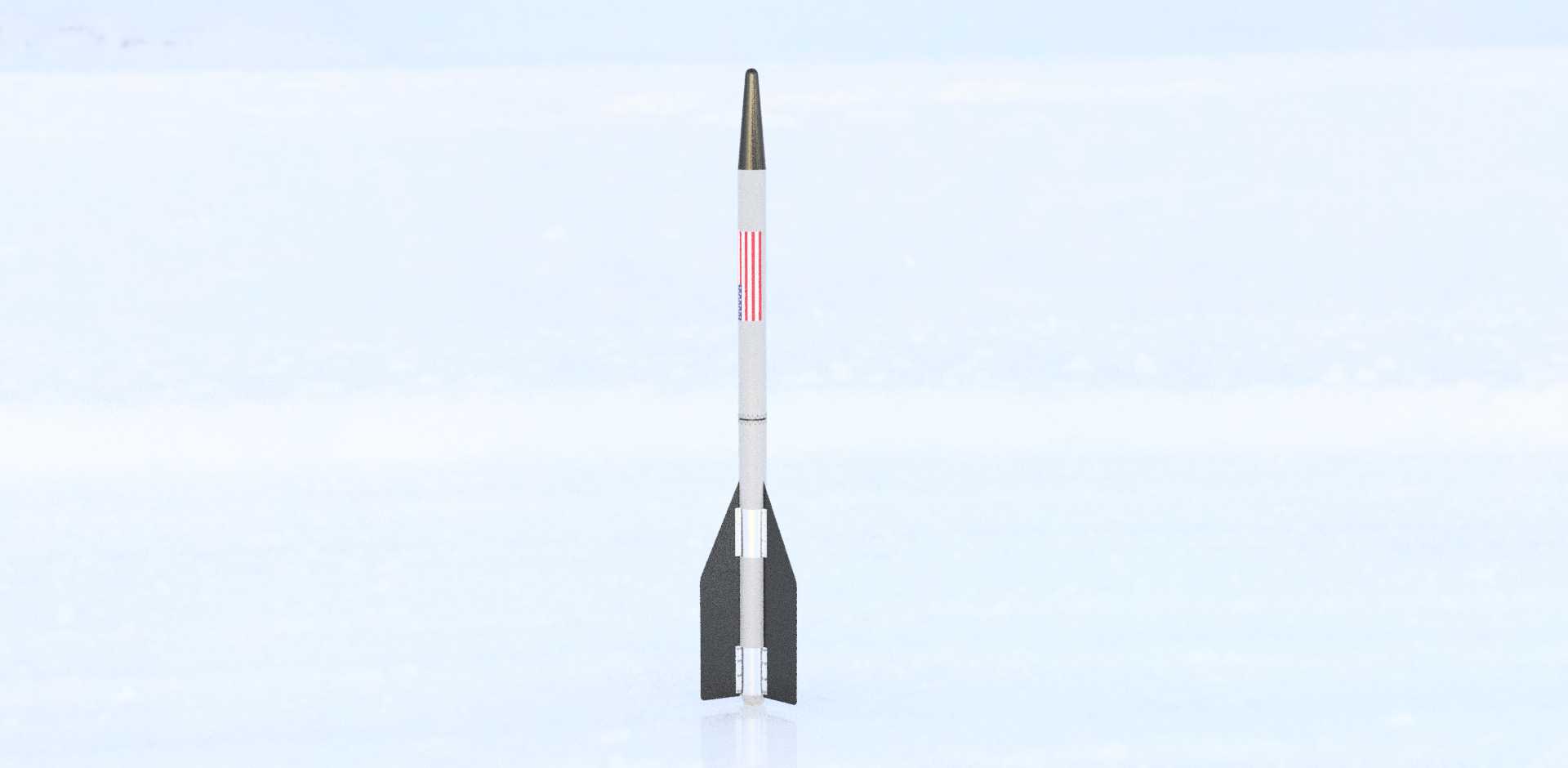

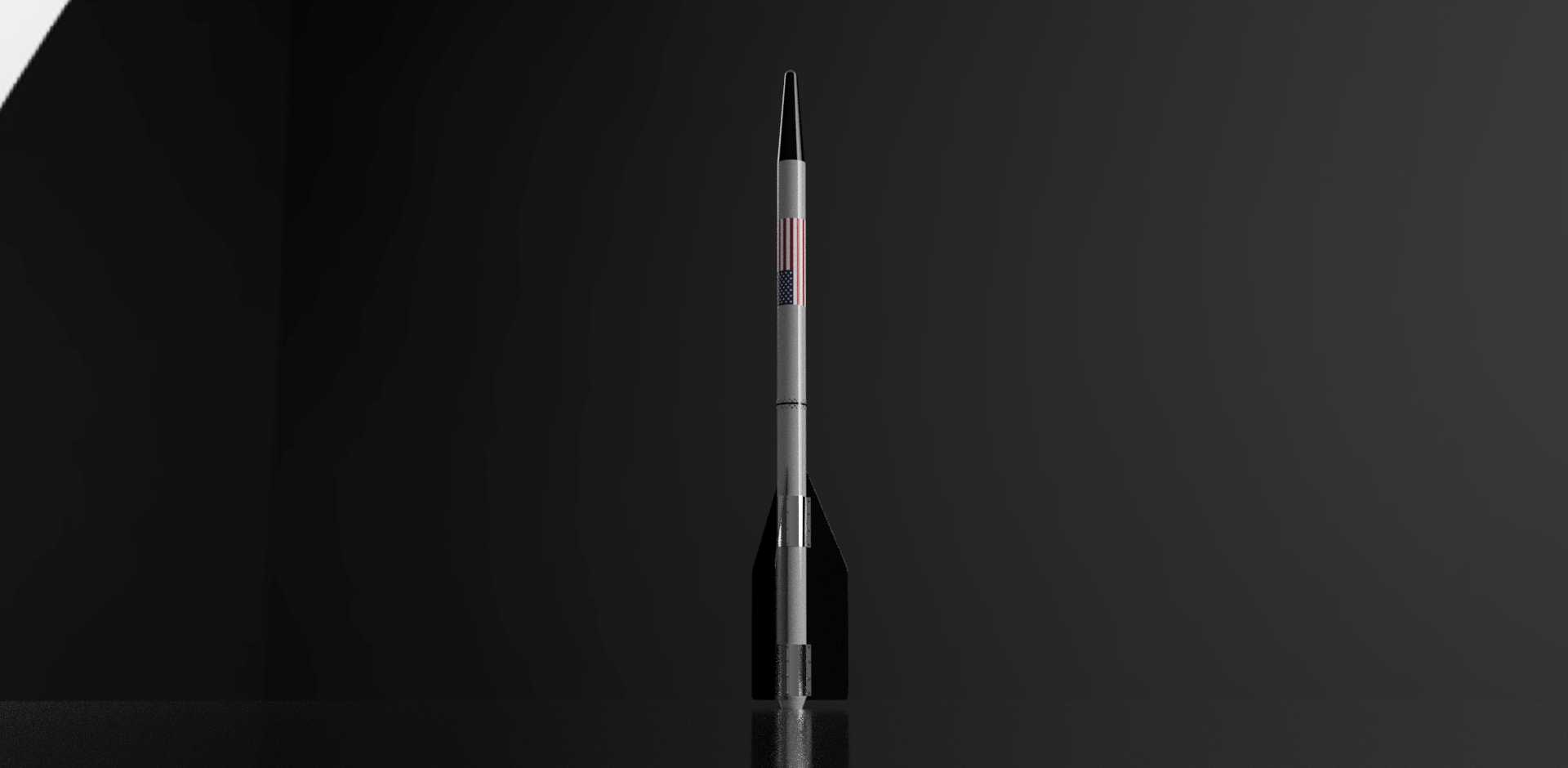

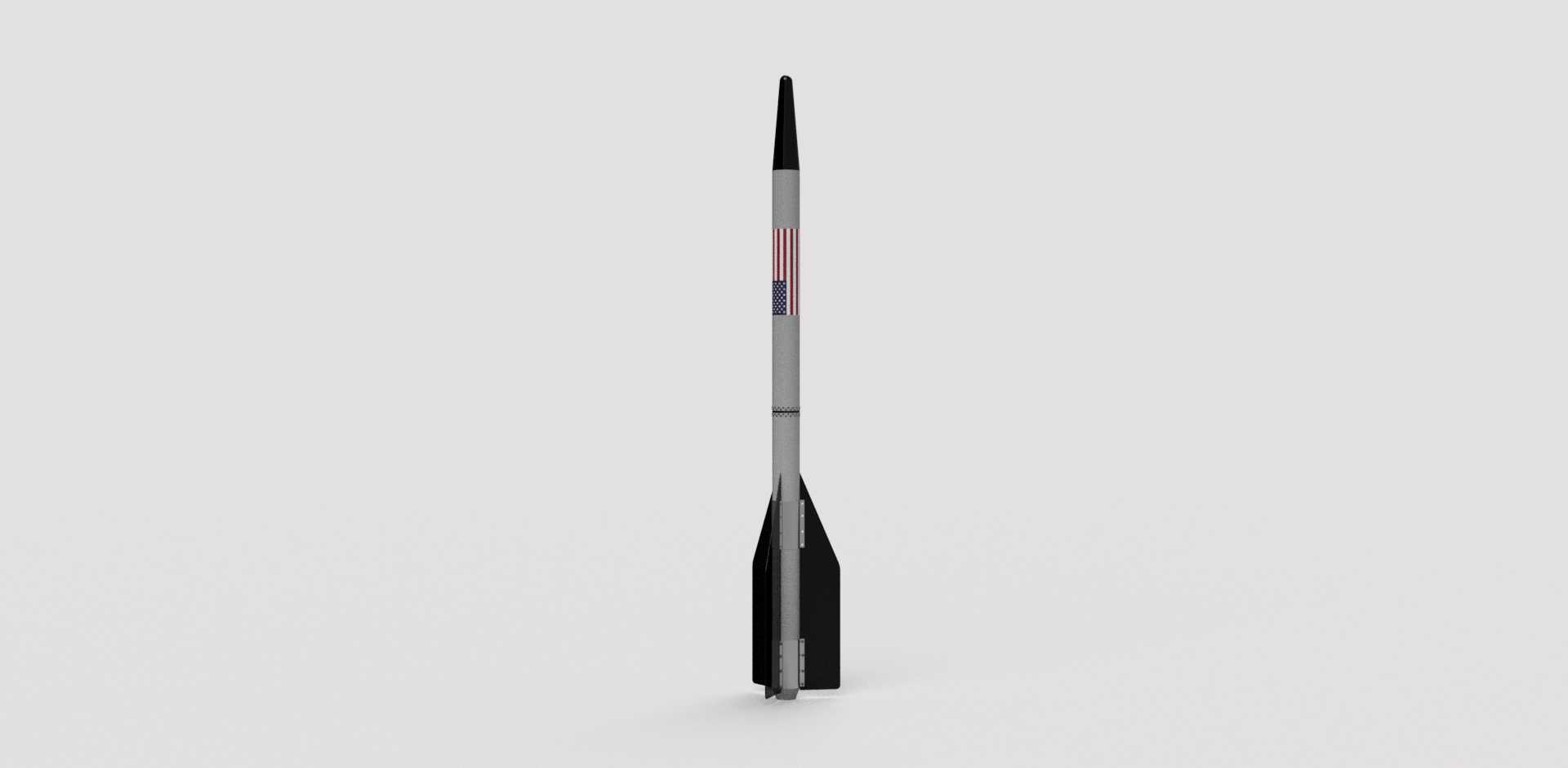

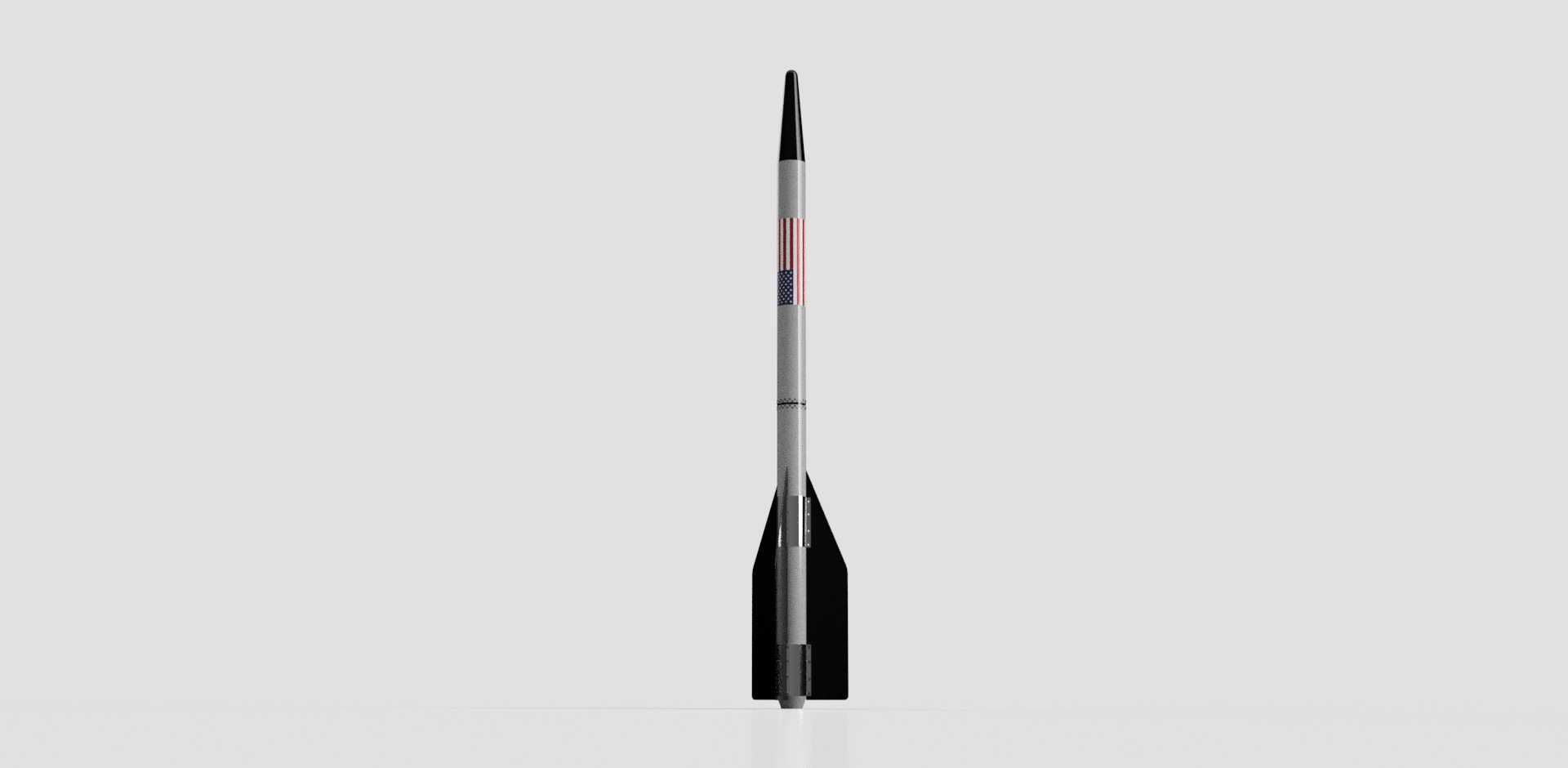

　　这套火箭三维结构数模，还原了小型业余探空火箭的完整箭体布局，从工程落地角度覆盖了从气动外形到内部舱段划分的全部结构细节，可直接用于航天科普教具制作、小型探空试验箭的结构验证、航模赛事参赛作品的结构参考。从实际应用场景来看，这类小型火箭主要承担低空大气参数采集、青少年航天科普实践、业余航天爱好者试验验证的功能，区别于大型运载火箭，这类产品对结构轻量化、气动稳定性、加工便捷性的要求优先级更高，不需要承受大推力长时工作的载荷，但对发射后的飞行轨迹稳定性、回收阶段的结构强度有明确要求。

　　从设计思路上看，数模采用分段式舱段布局，将箭体从弹头到尾部分为头锥段、载荷舱、动力舱、尾段四个独立模块，各舱段之间采用台阶式止口定位配合径向紧定螺钉固定，既保证了同轴度装配要求，也方便现场快速拆装更换载荷或者动力单元。头锥采用细长旋成体设计，长细比控制在4:1区间，锥面母线采用平滑圆弧过渡，能有效降低跨音速飞行阶段的波阻，头锥内部预留了传感器安装空腔，可放置气压高度计、GPS定位模块、温度采集单元，空腔内壁设计有环形安装凸台，可通过扎带或者环氧胶固定电路板，避免飞行过程中载荷晃动影响质心位置。

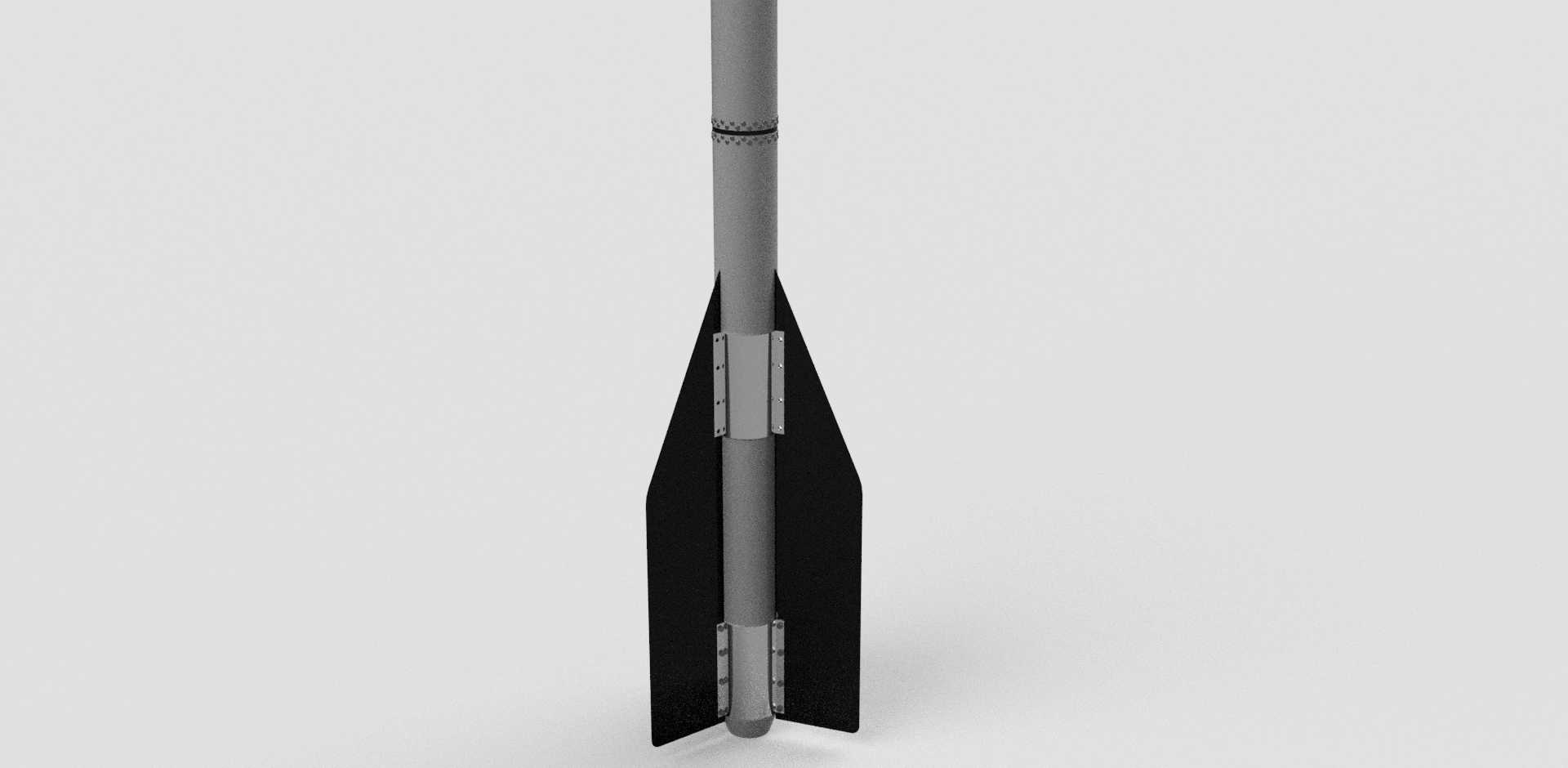

　　箭体主体采用等直径圆柱段设计，外径统一为65mm，圆柱段直线度公差控制在0.2mm以内，保证飞行过程中气动载荷均匀分布，不会因为箭体凹凸产生附加偏航力矩。动力舱段内壁设计有发动机定位挡圈，可适配直径29mm、长度120mm的标准业余固体火箭发动机，挡圈位置经过质心核算，确保发动机安装完成后全箭质点位于箭体轴线距头部1/3总长度位置，压心位于质心后方1.2倍箭体直径处，满足静稳定度要求，避免发射后出现箭体翻滚的问题。尾段共布置4片对称切尖三角翼，翼根与箭体采用一体化粘接定位结构，翼型采用平板翼型，厚度3mm，后掠角35度，翼展120mm，尾翼后缘与箭体尾部端面齐平，既保证了飞行过程中的稳定力矩，也避免尾翼过长导致发射时与发射架产生干涉。

　　从安装边界来看，全箭总长度为1280mm，最大外径为102mm（尾翼尖点所在圆周直径），发射时适配内径70mm的导轨式发射架，箭体尾部设计有10mm深的发动机喷管避让空腔，可避免发动机工作时喷流直接冲刷发射架导轨。尾翼与箭体的连接位置设计有0.5mm的定位刻线，装配时可直接对齐刻线保证4片尾翼的夹角误差不超过0.5度，减少气动不对称带来的飞行偏差。箭体各舱段的壁厚统一为2mm，若采用玻璃钢材料加工，全箭结构重量可控制在1.2kg以内，搭配标准K级业余固体发动机可实现1500米左右的升限，满足常规低空探空和科普发射的需求。数模中还预留了降落伞舱的安装空间，位于载荷舱与动力舱之间，舱段内壁设计有伞绳固定挂点，挂点采用嵌入式金属螺母结构，可承受500N的拉力，保证开伞瞬间伞绳不会将箭体壁拉穿，回收时的冲击载荷可通过挂点均匀传递到整个箭体结构，避免局部应力集中导致舱段断裂。
