SpaceX龙飞船载人太空舱结构设计

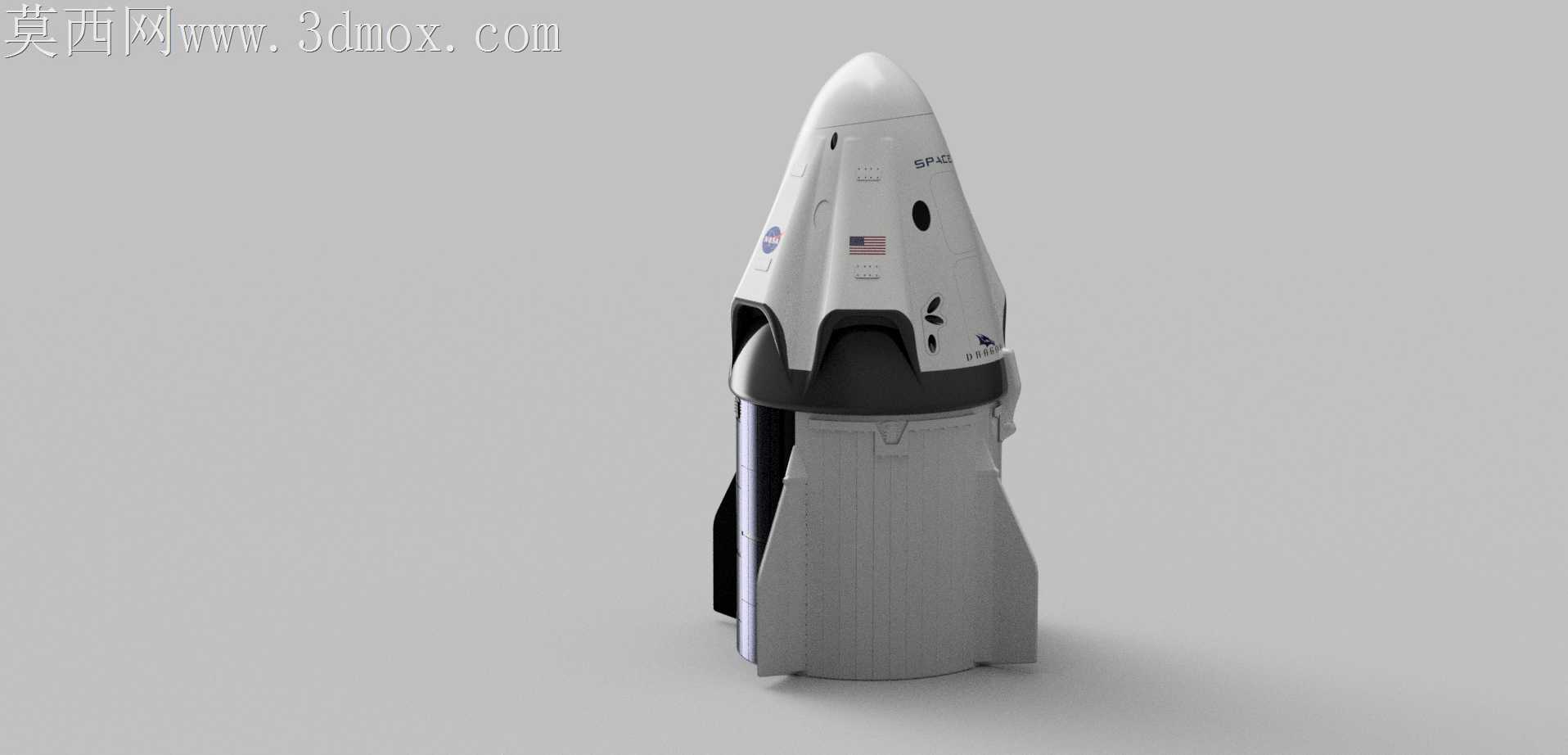

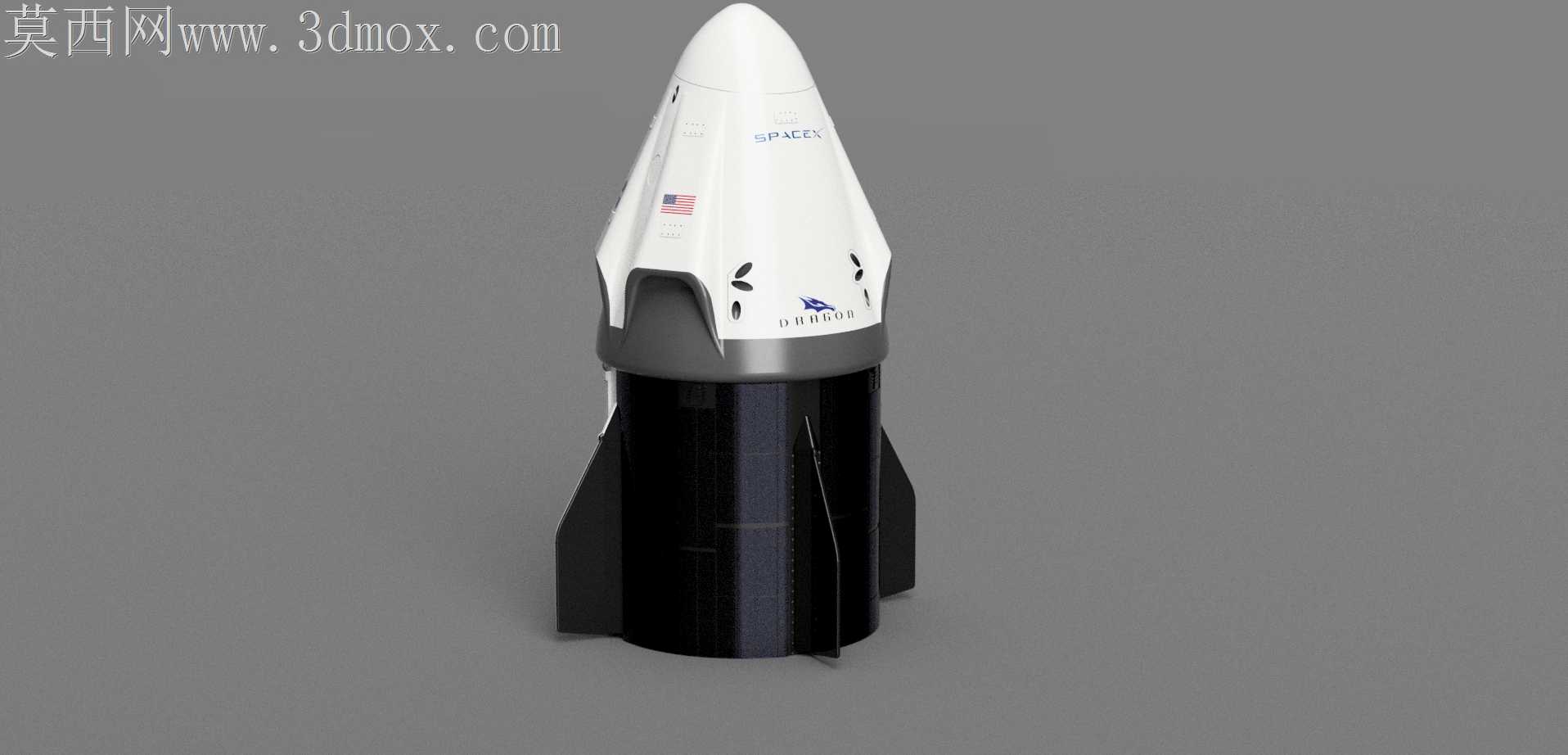

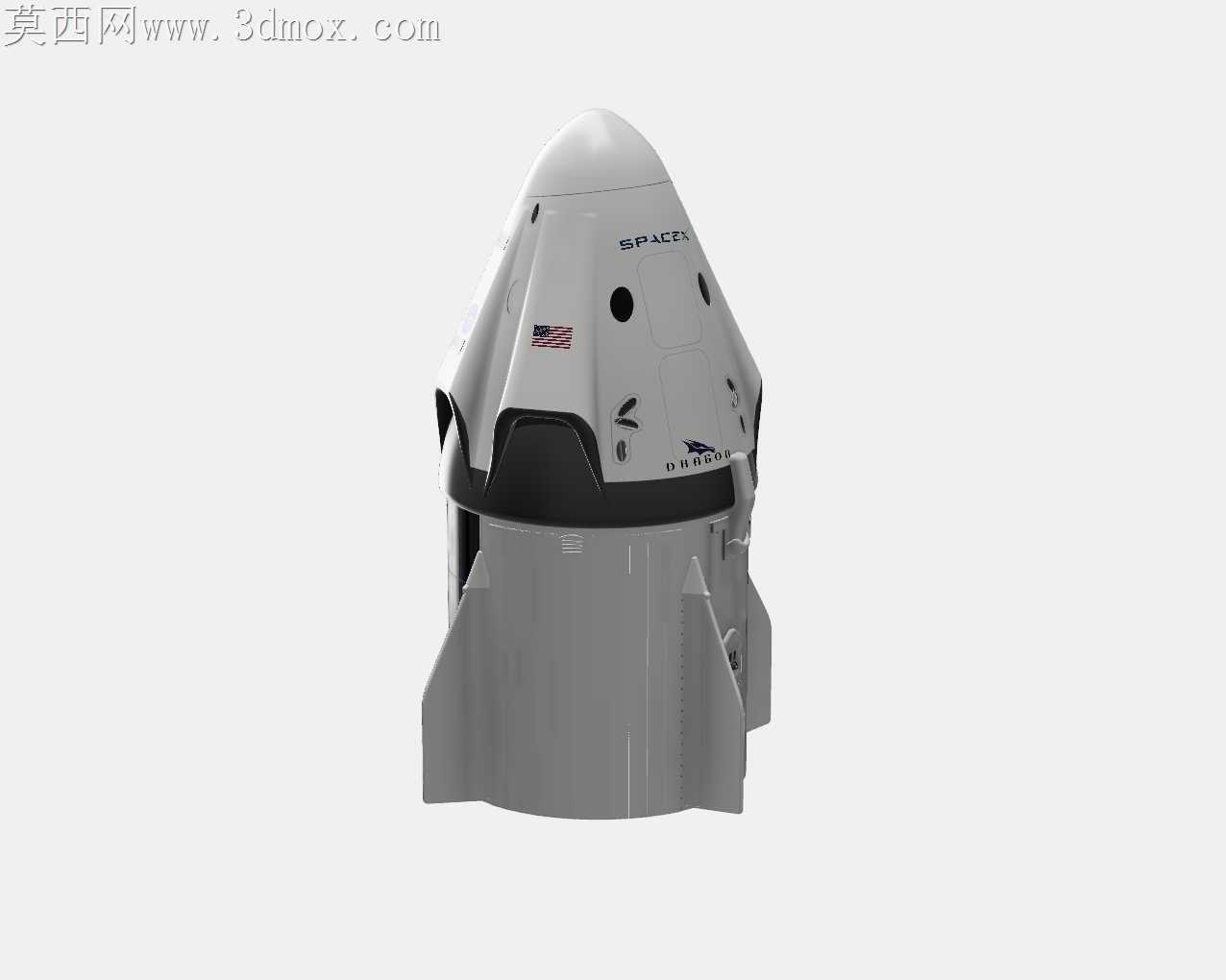

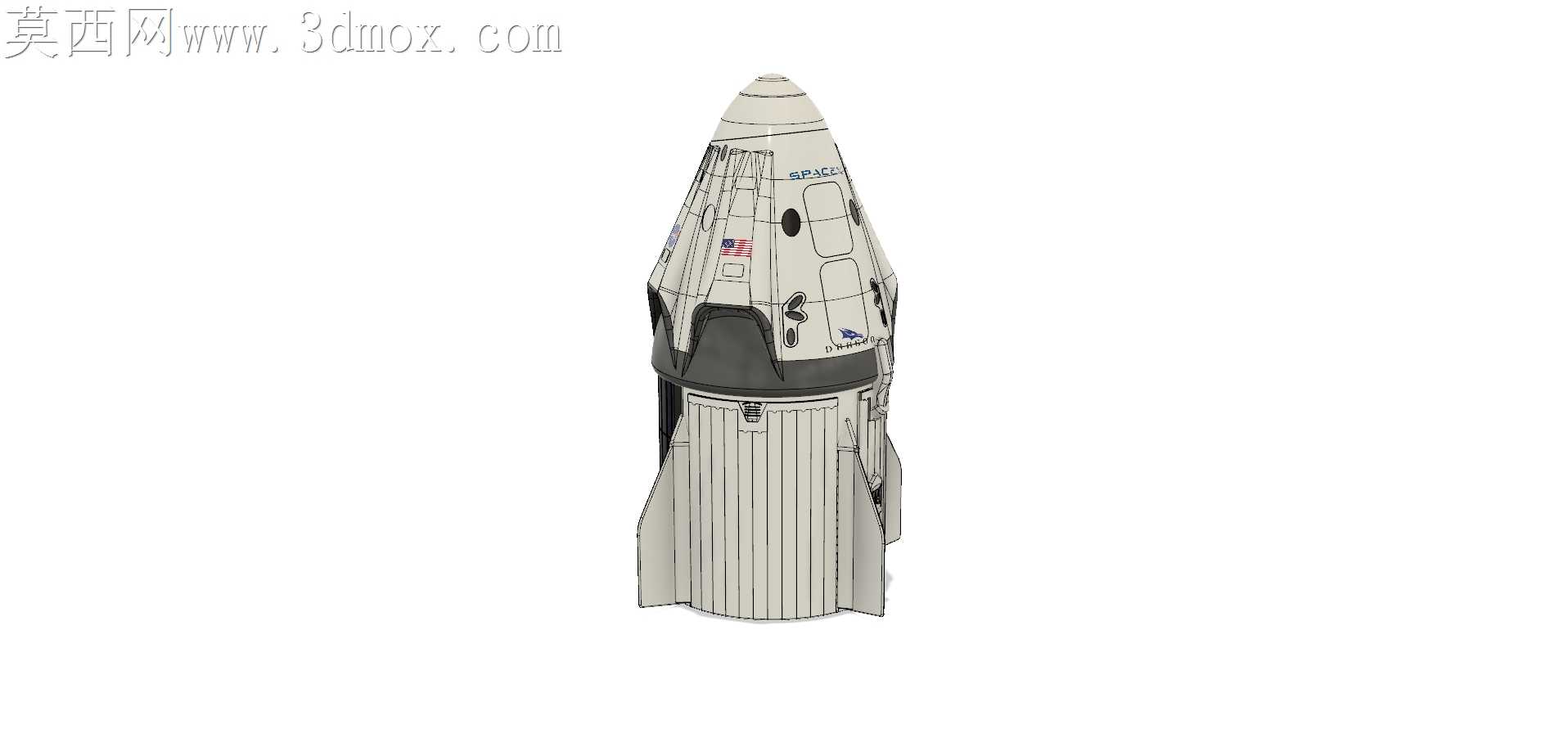

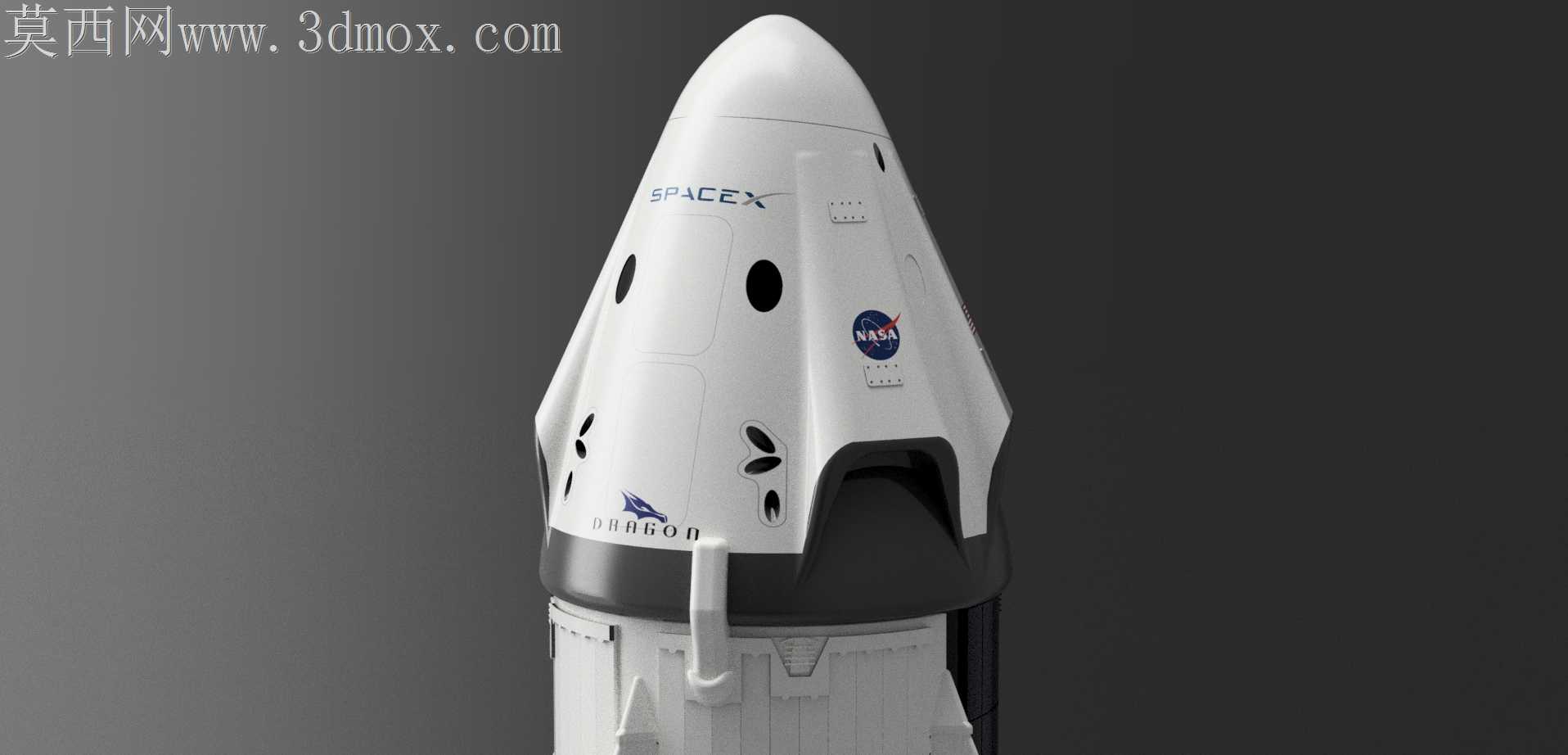

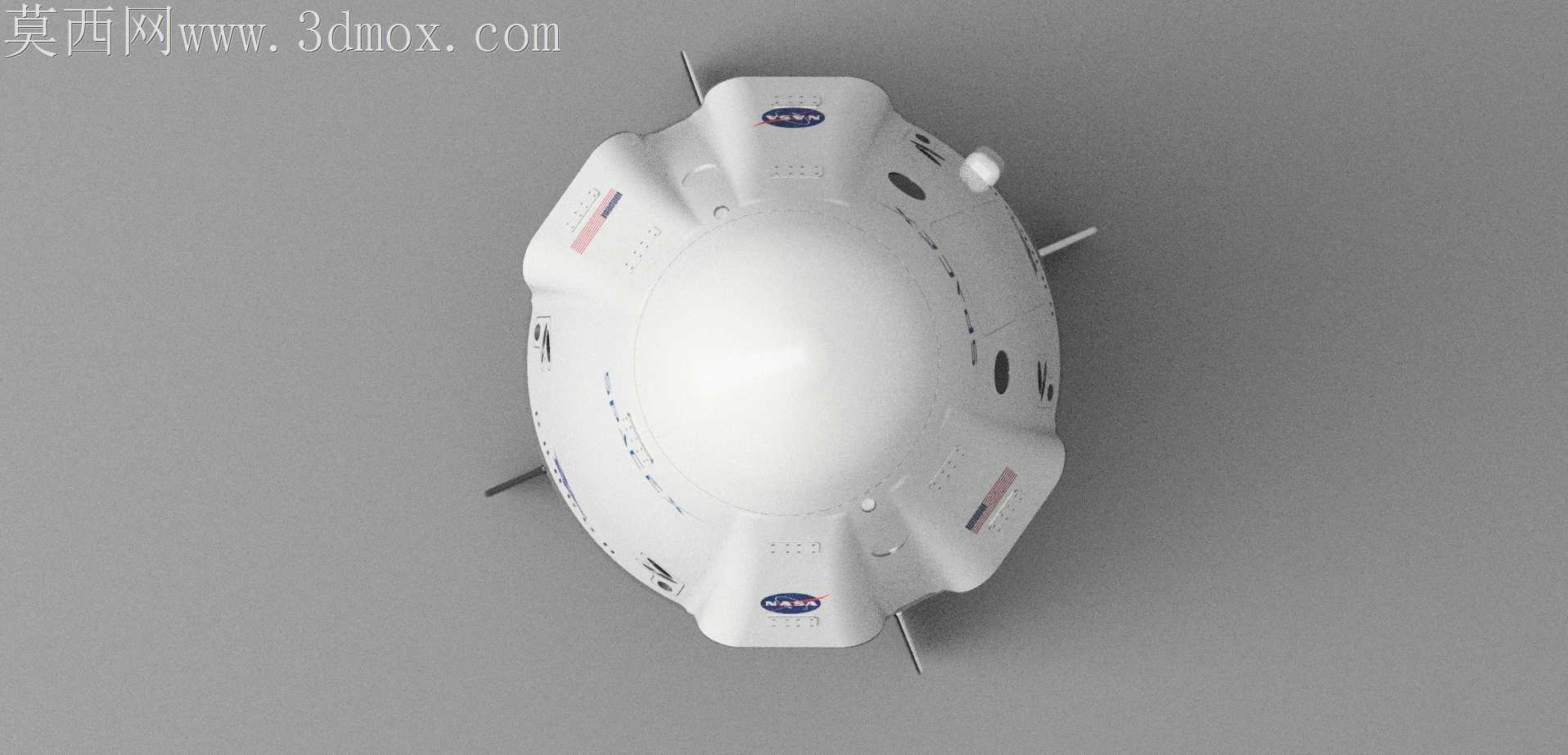

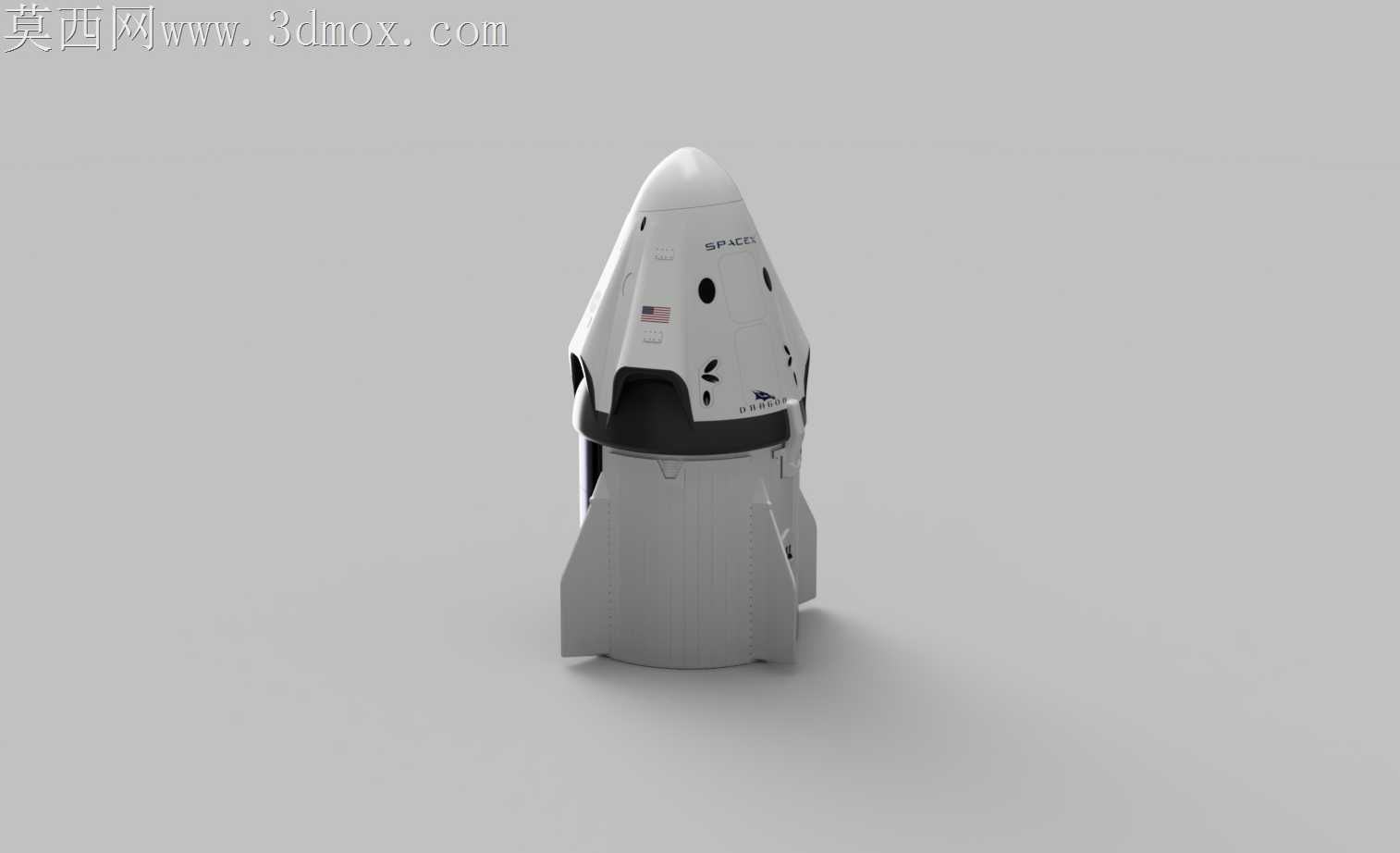

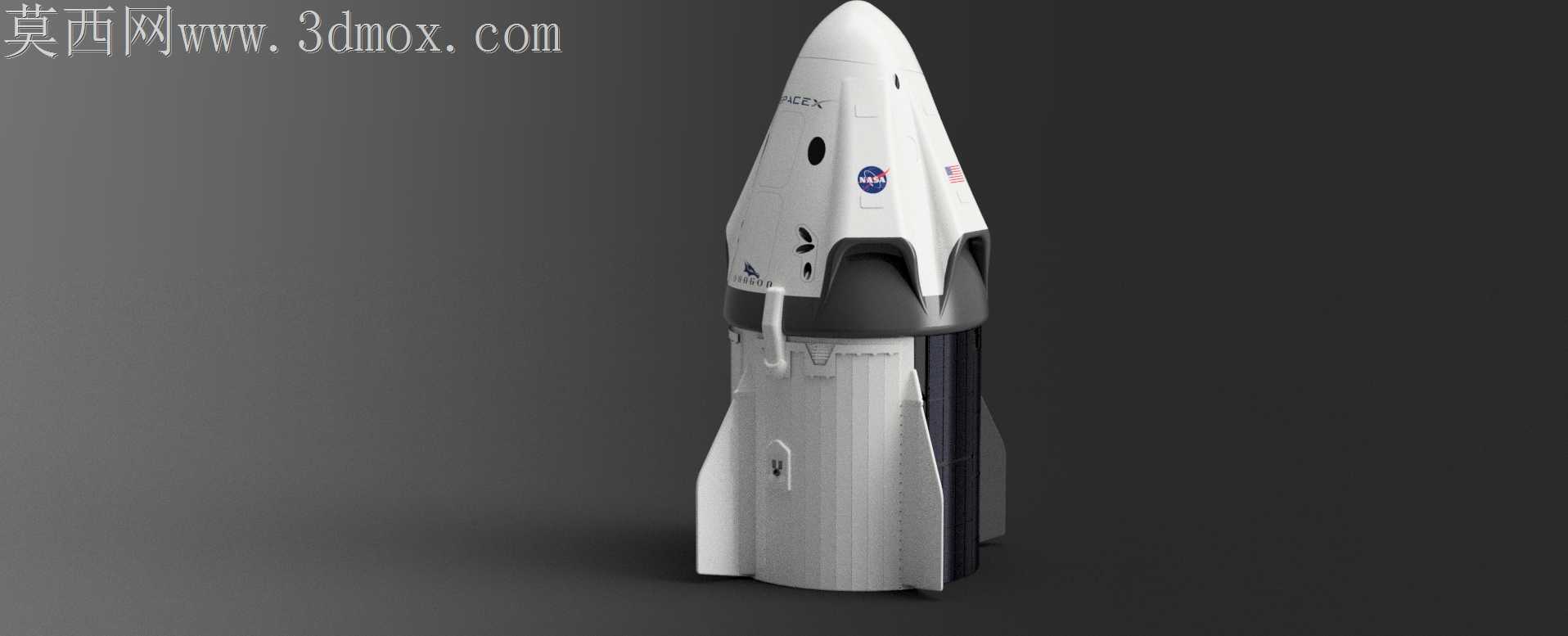

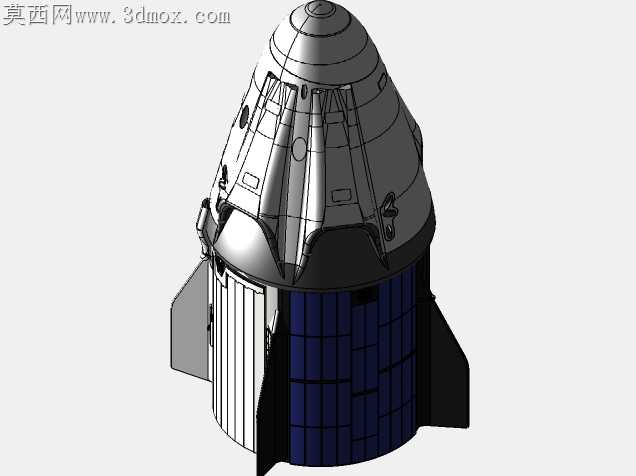

载人航天返回舱的曲面加工精度，直接决定再入大气层阶段的热防护可靠性，大曲率锥面的拼接公差若超出0.2mm，高速摩擦产生的热流就会从接缝处渗入舱体，威胁内部乘员安全。这款龙飞船太空舱的三维结构，在锥面与钝头体的过渡区域做了连续曲率优化，没有出现常规概念模型里常见的曲面碎面、曲率跳变问题，每一段母线的曲率变化率都控制在加工设备可实现的范围内，五轴铣削加工时不需要反复调整刀轴角度，能大幅降低防热层铺贴时的对位难度。舱体表面的舷窗开孔位置，没有直接在曲面上做垂直开孔，而是顺着局部曲面法向做了3mm的安装沉台，沉台边缘做了R0.8的圆角过渡，既避免了开孔处的应力集中，也能让舷窗玻璃的密封胶圈均匀受压，不会出现局部压合过紧导致胶圈老化开裂的问题。舱体下部与推进段连接的对接框，做了12处均匀分布的定位销孔，销孔与框体端面的垂直度公差控制在0.05mm以内，对接时不需要反复调整姿态就能实现精准对位，框体表面的密封槽深度做了0.1mm的公差冗余，能适配不同批次密封圈的厚度误差，保证上升段舱内压力稳定。表面的NASA标识与SPACEX字样，没有采用简单的贴图映射，而是顺着曲面曲率做了浮雕式的结构凸起，凸起高度控制在0.3mm，既不会破坏舱体整体的气动外形，也能避免热防护层覆盖后标识被完全遮盖，后期做表面处理时不需要额外补做标识定位。尾椎区域包裹的Draco推进器安装位，每个喷口的轴线都对准舱体质心方向，安装座与舱体蒙皮的连接位置做了局部加厚处理，加厚区域与周围蒙皮做了渐变过渡，不会出现应力突变导致的结构疲劳，推进器管路的走线槽顺着锥面母线排布，槽内做了圆角处理，避免管路弯折时出现应力集中。舱体表面的黑色防热层与白色主体结构的分模线，顺着气动流线方向排布，没有出现垂直于气流方向的接缝，能减少再入阶段的气动阻力波动，分模线位置的台阶差控制在0.1mm以内，不会产生额外的气动热。钝头体底部的热防护层安装面，做了网格状的防滑纹路，纹路深度0.2mm，能让防热层与舱体结构粘接更牢固，再入过程中不会因为高速气流冲刷出现脱落。
