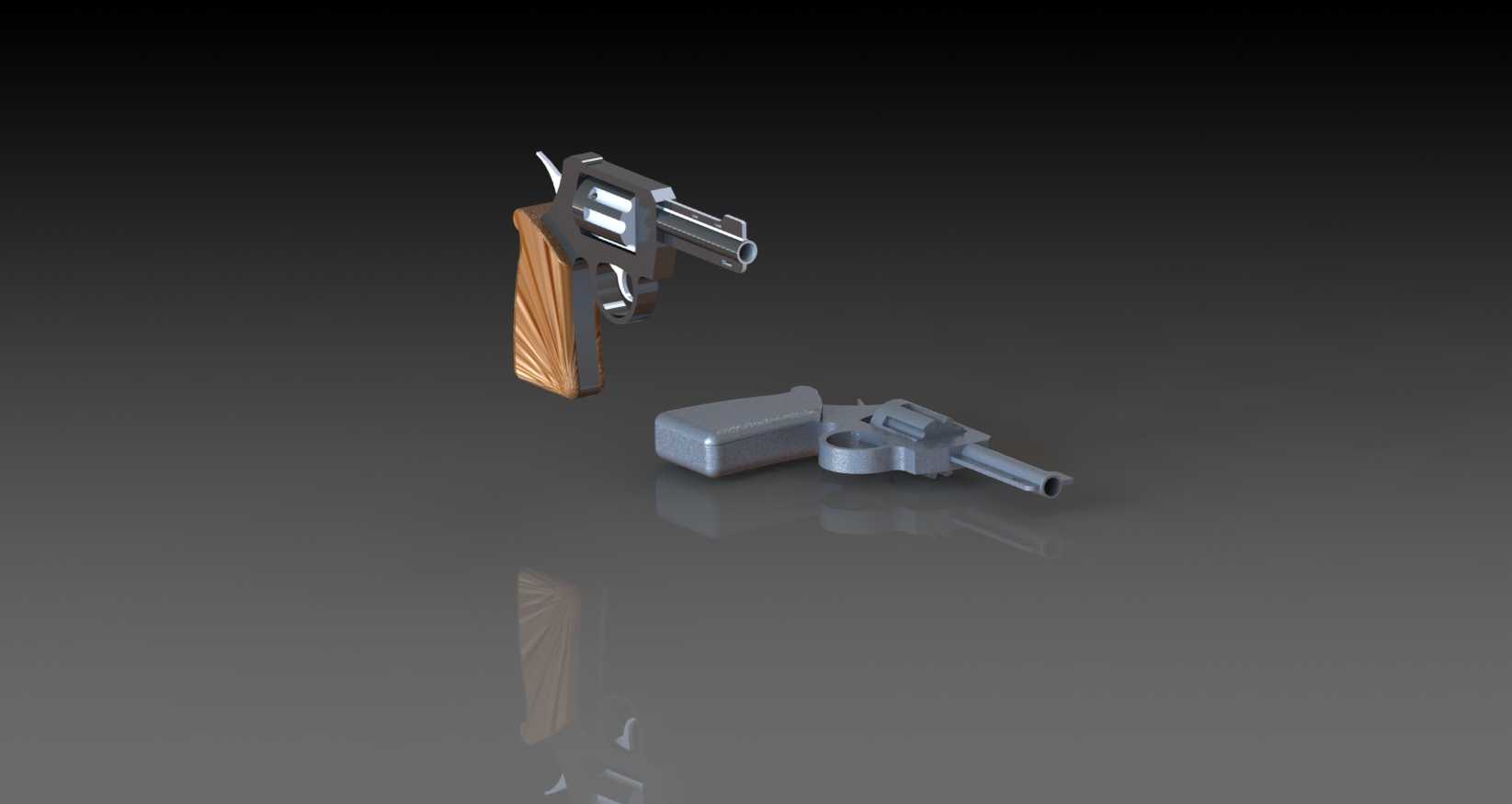

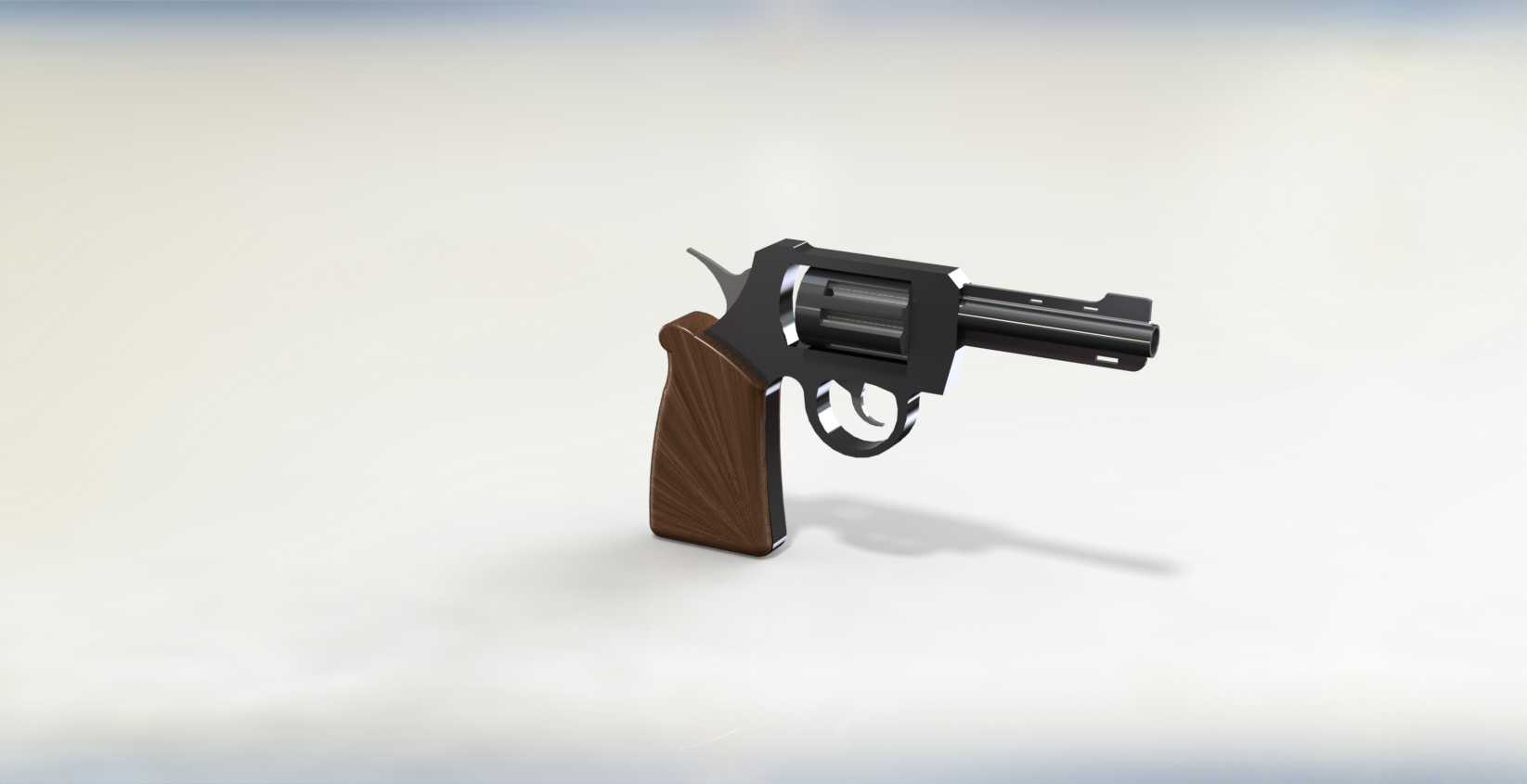

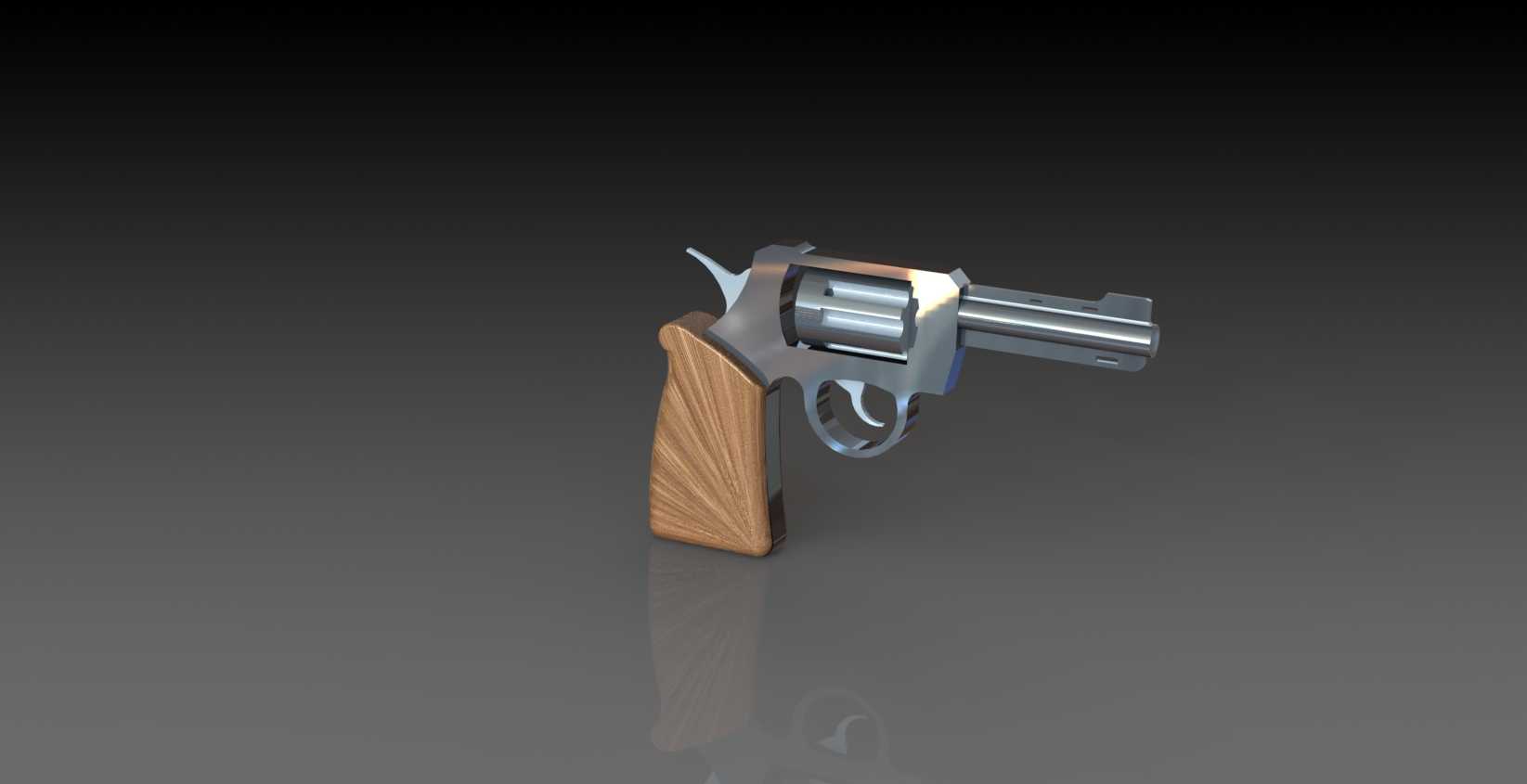

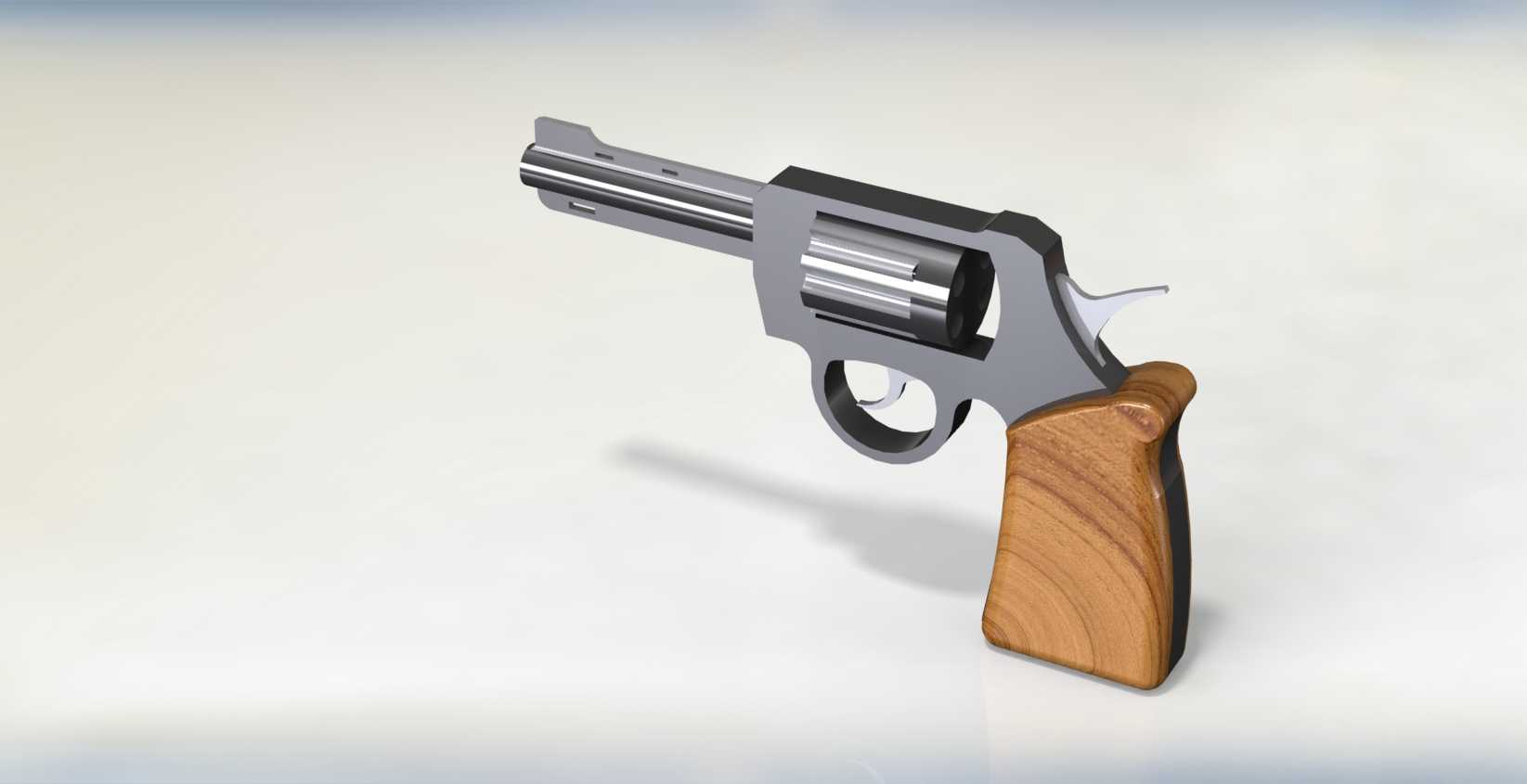

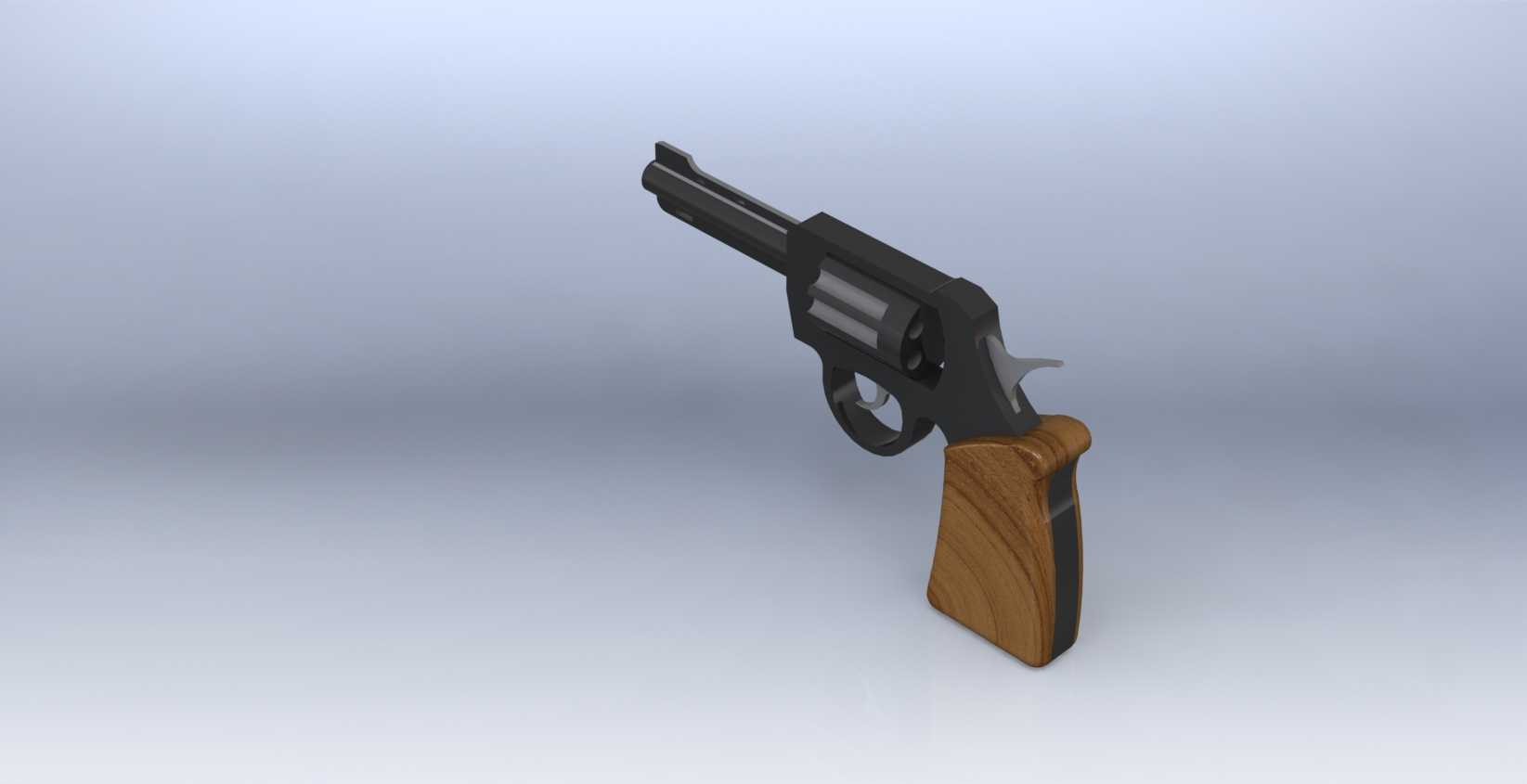

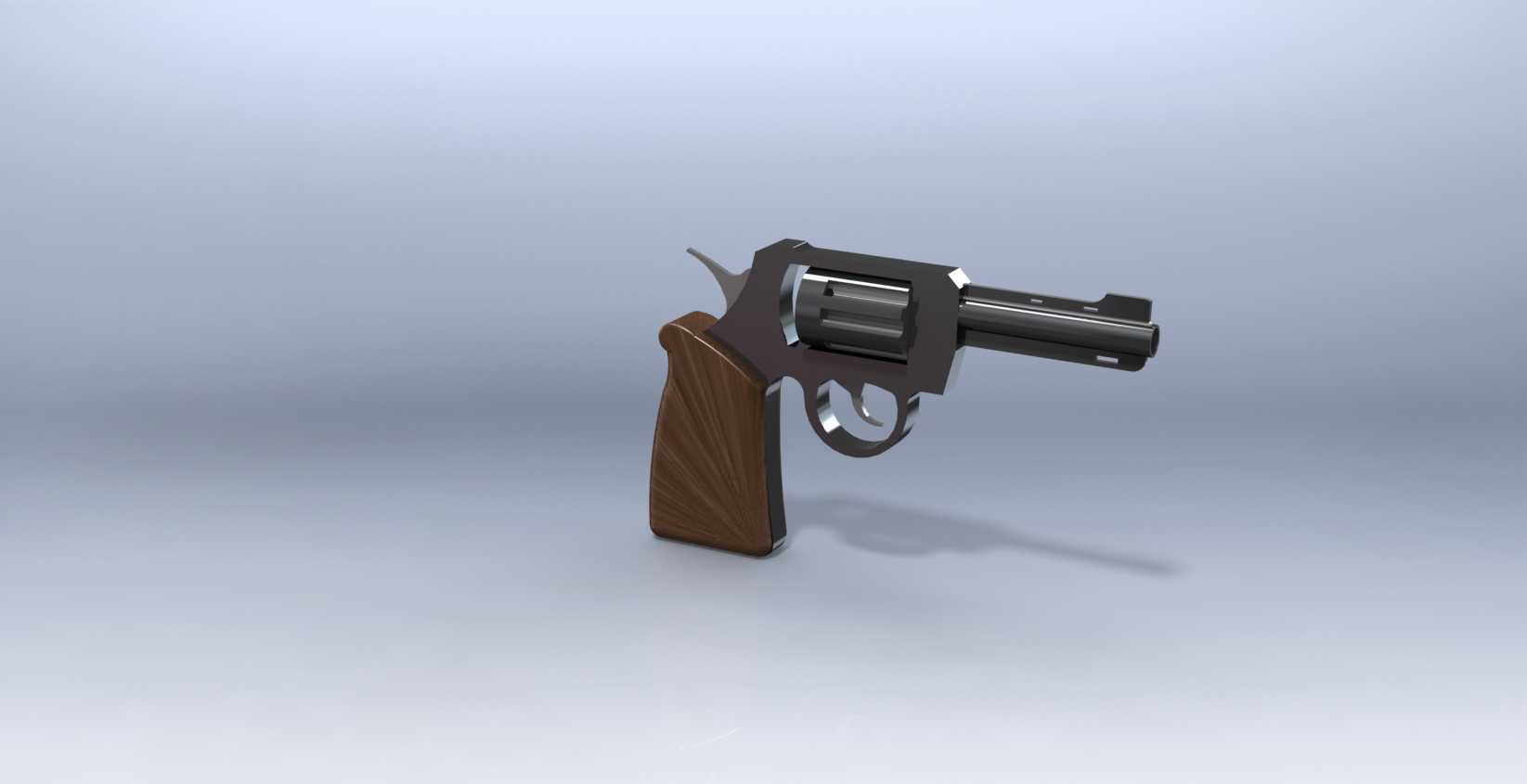

短管转轮手枪结构三维数模

　　这款短管转轮手枪的三维结构数模，完整还原了这类紧凑型轻武器的核心机械构成，从结构设计逻辑到部件配合关系都做了精准的实体还原，能为轻武器结构原理展示、影视道具开发、科普教具制作提供可靠的三维参考依据。从实际应用场景来看，这类短管转轮结构因为整体尺寸紧凑、操作逻辑简单、击发可靠性高，常被用于近距离防卫场景的原理演示，也会作为结构教学案例出现在机械原理、轻武器构造的相关教学环节中，部分影视道具制作团队也会参考这类结构数模制作等比例的仿真道具，避免出现结构逻辑上的常识错误。

　　从功能特性来看，该结构完整保留了转轮手枪的核心优势：供弹具为一体式转轮弹巢，不需要额外的弹匣供弹结构，击发时不需要经历推弹上膛的额外动作，遇到哑弹时只需要再次扣动扳机即可转动弹巢进入下一发待击位置，故障处理逻辑远简化于半自动供弹结构。模型中完整还原了击锤、扳机、转轮定位棘爪、退壳挺这些核心动作部件的配合关系，扣动扳机时的联动逻辑：扳机带动棘爪推动转轮转动一个弹巢工位，同时击锤向后压缩击锤簧到达待击位置，扳机行程到达末端时击锤释放撞击击针，整套动作的行程干涉、部件间隙都在数模中做了合理预留，符合实际机械结构的运动逻辑。

　　设计思路上，这款短管型号特意压缩了枪管长度，转轮弹巢采用6发容弹量的经典尺寸，在保证结构强度的前提下尽可能缩小整体外廓尺寸，握把部分采用贴合手型的曲面造型，木质握片的纹理走向做了贴合握持曲面的适配，握持时的受力点均匀分布在掌心与指节位置，不会出现局部应力集中导致的握持不适。金属部件的分件逻辑完全遵循实际枪械的加工装配要求：枪管与转轮座采用分体式装配结构，通过定位销与螺纹实现刚性连接，转轮弹巢与中心转轴的配合间隙控制在合理范围内，既保证转动时的顺畅度，又不会出现径向晃动导致的击针对位偏差。

　　外形尺寸与安装边界方面，该模型整体长度控制在紧凑型防卫枪械的常规尺寸区间，枪管长度短于常规全尺寸转轮手枪，转轮座的宽度刚好覆盖弹巢的最大外径，没有额外的突出结构，外廓所有棱角都做了符合握持要求的圆角处理，不会出现尖锐边角划伤使用者的问题。握把与转轮座的连接采用嵌入式定位结构，握把片通过侧面的固定螺丝实现锁紧，装配后握把与金属座体的贴合面没有明显台阶，整体过渡顺滑。所有活动部件的运动行程都做了限位设计：击锤的后倒角度、扳机的扣动行程、转轮的转动角度都有对应的限位面，不会出现超程运动导致的结构脱开问题，弹巢的定位槽与棘爪的配合尺寸精准，每次转动后弹巢轴线都能与枪管轴线完全重合，保证击发时的弹道一致性。退壳机构的结构也在数模中做了完整还原，向后推动退壳杆时，退壳挺会同步顶出弹巢内的弹壳，退壳行程足够将弹壳完全退出弹巢，不会出现卡滞问题。
