剪叉式液压升降承载平台结构设计

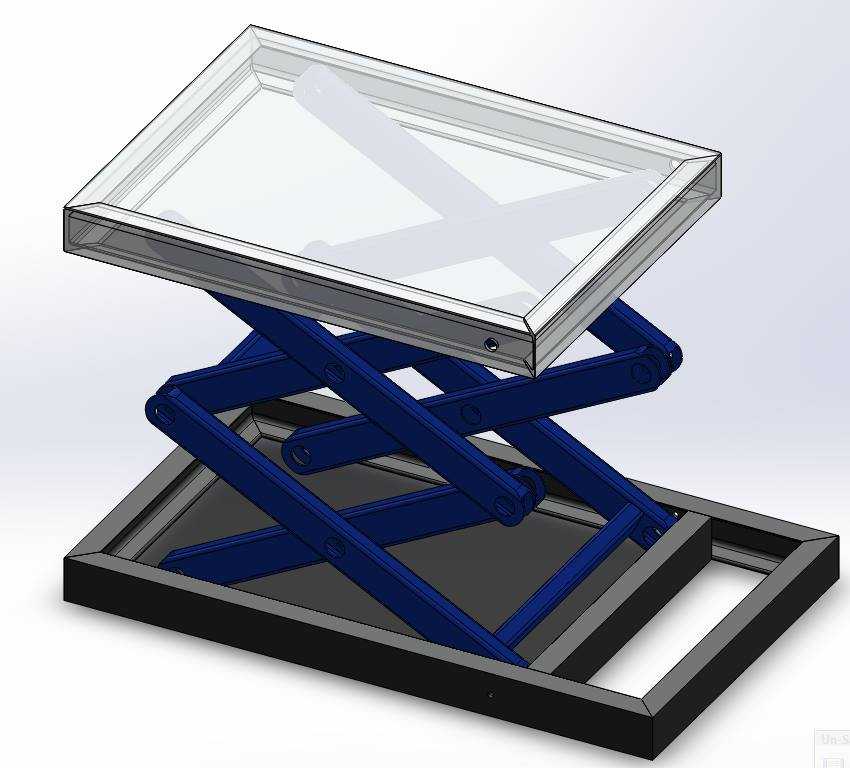

　　在车间物料周转、轻型工装工位高度适配、仓储低位取放料这类场景里，固定高度的工作台往往没法适配不同作业环节的高度差需求，比如装配线上不同工序的作业人员身高差带来的操作高度差，或是不同规格料箱的取放高度差，这类场景不需要大吨位、大行程的重型升降设备，反而对设备的收纳尺寸、安装占用空间有较高要求，这款剪叉式液压升降承载平台就是针对这类轻载高频升降场景设计的。从结构组成来看，整个设备分为底部安装基座、中间交叉剪叉支撑臂组、顶部承载台面三个核心部分，底部基座采用框架式焊接结构，边框采用矩形型钢拼焊，中间预留液压动力单元的安装空位，基座底面预留了地脚安装孔位，可以直接通过膨胀螺栓固定在硬化地面上，不需要额外做预埋基础，

　　安装边界的长宽尺寸比顶部承载台面单边宽出80mm，给剪叉臂完全收拢时的转动间隙留出足够空间，避免收拢状态下臂组和基座边框发生运动干涉。中间的剪叉支撑组采用双层交叉臂结构，每一层的两根臂杆通过中间的铰接销轴连接，相邻层臂杆之间也通过铰接副串联，臂杆采用高强度矩形钢加工，所有铰接位置都加装了自润滑轴套，减少反复举升过程中的铰接磨损，降低后期维护频次；剪叉臂的一端分别和基座、台面的固定铰接座连接，另一端则卡在基座、台面的导向滑槽内，随着升降动作沿着滑槽滑动，保证整个举升过程中台面始终保持水平状态，不会出现侧倾偏移。液压驱动单元布置在底部基座的预留空位里，油缸的两端分别铰接在下层剪叉臂的驱动点位上，

　　通过油缸的伸缩带动剪叉臂组完成折叠收拢与展开举升的动作，相比丝杆驱动的结构，液压驱动的承载抗冲击性更好，举升过程更平稳，遇到偏载工况时也能通过液压回路的压力自适应保持支撑稳定性。顶部承载台面采用边框加内嵌平板的结构，边框同样是矩形型钢焊接，内嵌的承载平板表面做了防滑处理，台面的边缘做了圆弧倒角处理，避免作业过程中剐蹭物料或是操作人员，台面下方和剪叉臂连接的位置做了局部加强筋焊接，避免长期偏载导致台面变形。从安装边界来看，设备完全收拢时的整体高度很低，可以直接嵌入到地面的预留坑位里，让收拢状态下的台面和地面齐平，方便手推车、周转车直接推到台面上，不需要额外搭建过渡坡道；完全举升状态下的高度可以覆盖常规作业的0.7米到1.

　　2米的高度区间，满足大部分站立作业的高度适配需求。设计过程中针对剪叉臂的受力做了针对性的校核，在额定承载工况下，臂杆的最大弯曲应力控制在材料许用应力的60%以内，铰接销轴的剪切应力也留有足够的安全余量，保证长期反复升降作业的结构可靠性；导向滑槽的长度经过精确计算，刚好匹配剪叉臂滑动端的最大行程，不会出现超程脱轨的问题，滑槽内部加装了耐磨衬板，减少滑动过程中的磨损，延长整体使用寿命。在实际使用场景里，这款升降平台既可以单独作为工位高度调节台使用，适配不同操作人员的作业高度，减少长期弯腰作业带来的职业损伤，也可以多台组合使用，作为生产线之间的高度差过渡输送平台，或是仓储区域的低位取货升降台，不需要额外搭配复杂的辅助结构，接好液压动力源就可以投入使用，整体结构没有复杂的异形零件，大部分零件都是标准型钢和标准紧固件，加工和装配难度都比较低，后期维护更换零件也很方便。
