丰田品牌汽车标识立体结构设计

　　在汽车整车外观零部件的设计体系中，品牌标识是兼具品牌识别属性与外观装饰属性的外露部件，这款丰田品牌标识的三维结构设计，完全围绕实车装配的全场景需求展开。从实际装车场景来看，这类标识通常会布置在车辆前脸进气格栅中央、尾门行李厢盖居中位置，部分车型还会在方向盘中央、轮毂中心盖、发动机装饰罩等位置布置同结构的小尺寸标识，不同安装位置的标识虽然尺寸有差异，但核心的曲面造型逻辑完全统一。

　　设计过程中首先要处理的是外轮廓的安装边界，标识整体采用类椭圆的封闭外框结构，外框的边缘做了等半径的圆角过渡，避免装车后边缘锐边造成磕碰划伤，同时外框的背面预留了平整的安装基面，可适配3M胶粘贴、卡扣卡接、热熔柱焊接三种主流的车标安装方式，无需针对不同车型的安装结构重新调整主体造型，只需要调整背面安装结构的布局即可适配不同车型的安装点位。

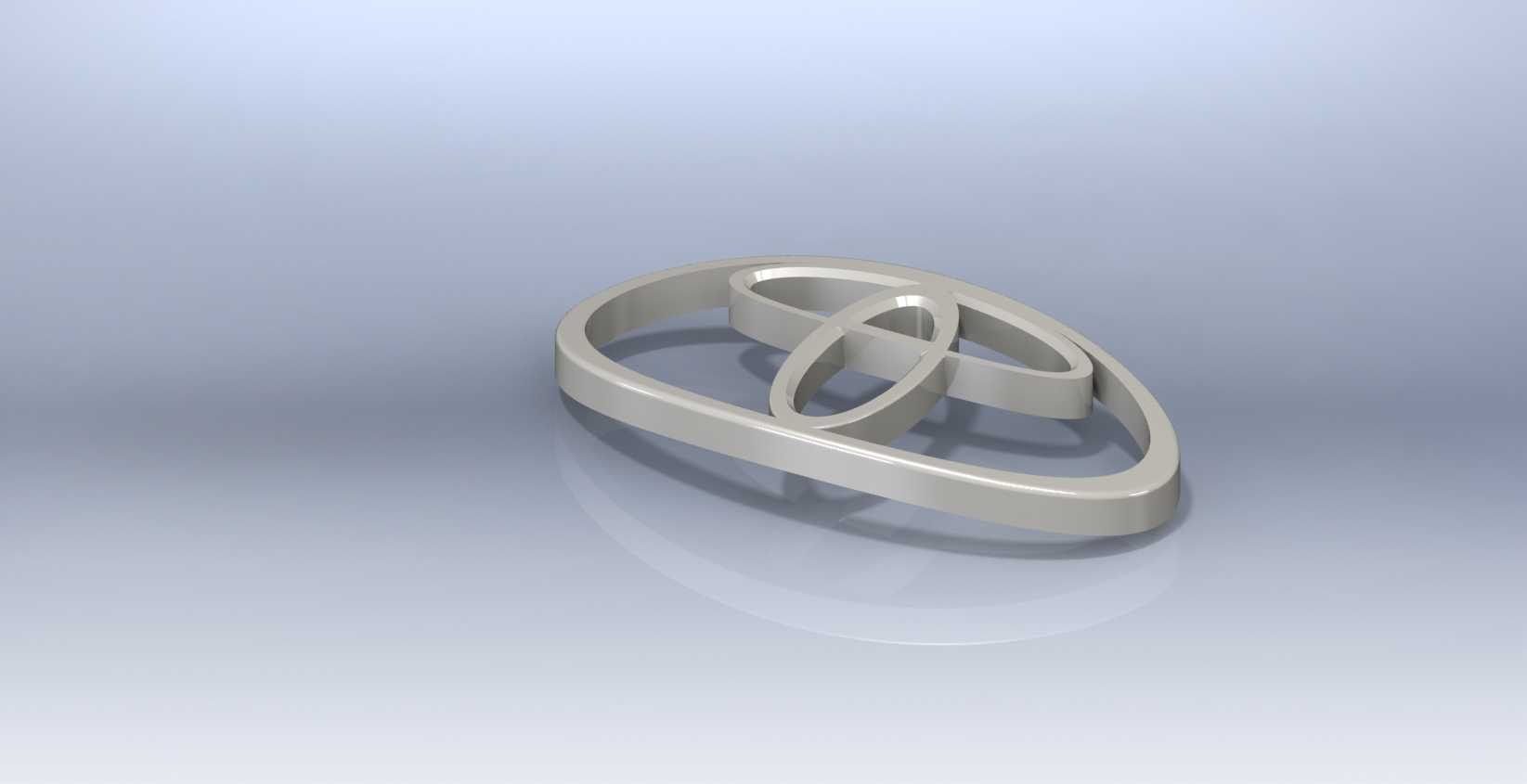

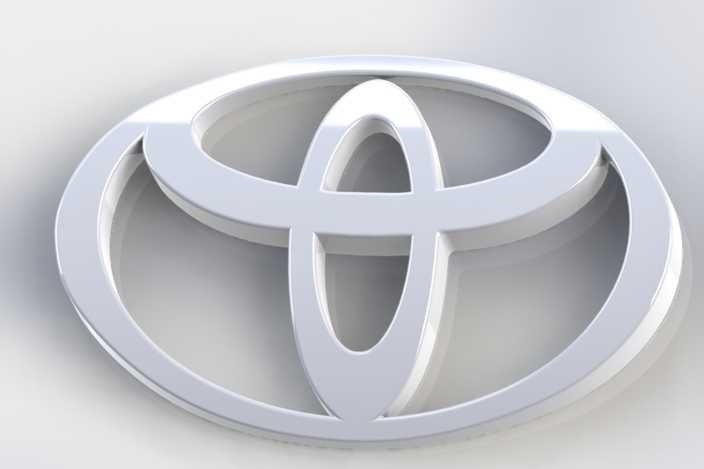

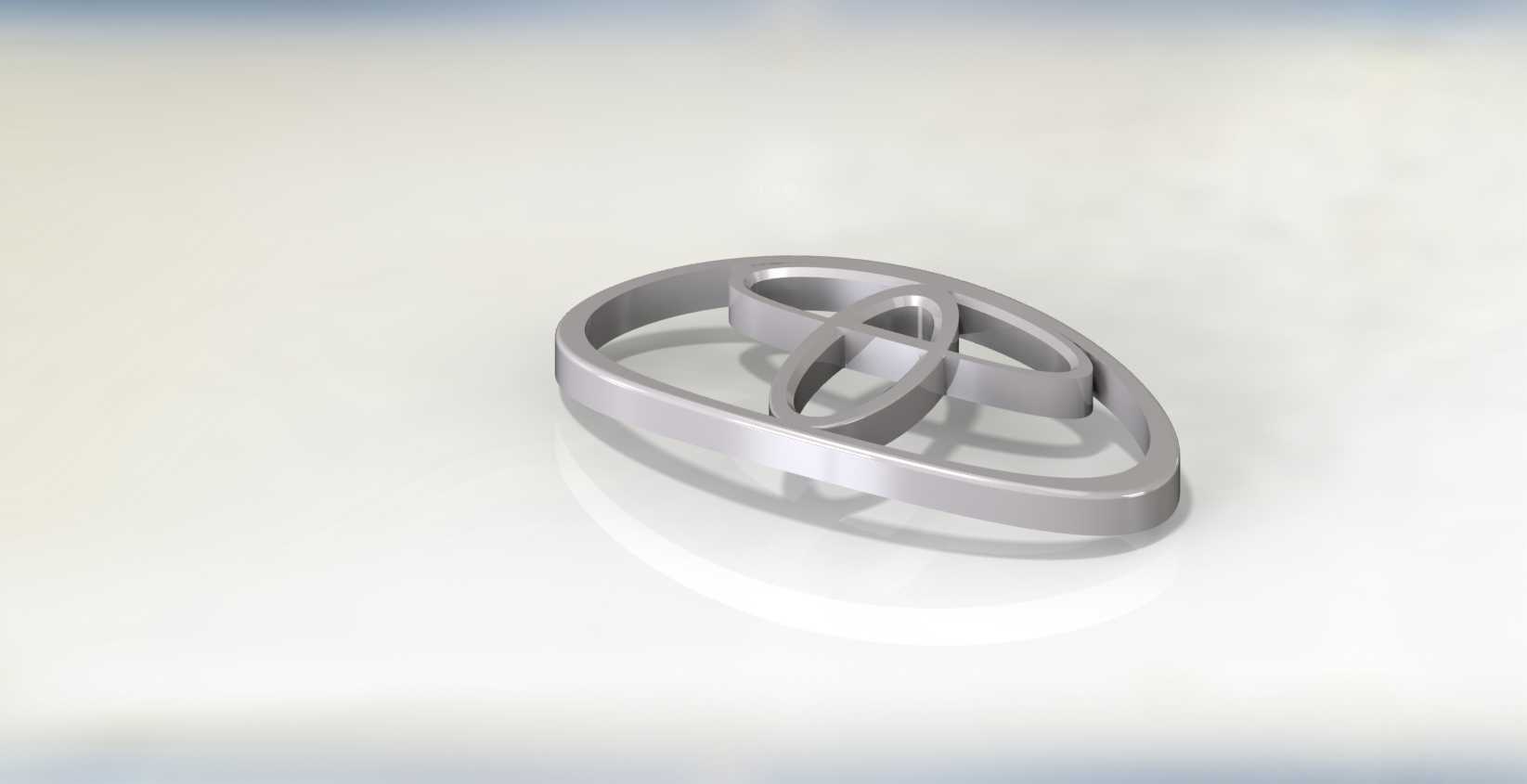

　　标识内部的三个相互嵌套的椭圆环结构是造型核心，三个椭圆环的空间位置并非处于同一平面，而是做了分层的错落设计，最外层的椭圆环厚度最大，作为整个标识的结构支撑框架，中间两个交叉的椭圆环厚度略小于外框，且在空间上与外框保持均匀的间隙，间隙宽度控制在3-5mm之间，既保证了造型的层次感，又不会因为间隙过小造成注塑生产时的粘模、飞边问题。所有环体的表面都做了连续的G2曲率过渡，没有尖锐的棱角，整个外露面的曲面顺滑度可以满足镀铬、喷漆、哑光金属质感等多种表面处理工艺的要求，不会出现曲面褶皱导致的外观瑕疵。

　　从结构强度角度考虑，整个标识的壁厚设计为均匀的2.5mm，符合汽车外饰塑料件的注塑工艺要求，避免壁厚不均导致的缩痕、翘曲问题，环体之间的连接位置做了局部的加厚处理，提升整体结构的抗冲击性能，在车辆行驶过程中遭遇飞石撞击、高压水枪冲洗时，不会出现环体断裂、变形的问题。针对户外使用的场景，整个标识的结构设计预留了表面处理层的厚度空间，镀铬层的厚度通常在0.03-0.05mm之间，建模时已经将这部分厚度偏移量计入整体尺寸，保证表面处理完成后整体尺寸符合装车的公差要求，不会出现装配后与安装槽位不匹配的问题。

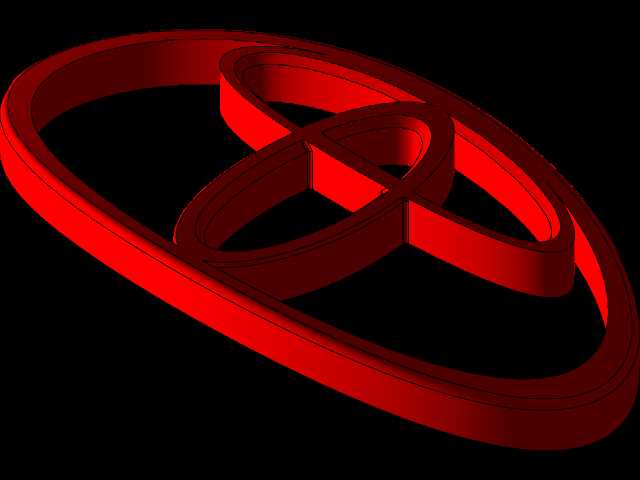

　　在建模逻辑上，整个标识采用全参数化的曲面构建方式，首先绘制三个椭圆的基准轮廓线，通过投影、放样、曲面修剪等操作构建出基础的环体曲面，之后对所有的边缘做圆角过渡，再通过偏移曲面命令生成实体结构，最后在背面构建安装定位的结构特征。整个模型的曲面质量经过曲率梳检查，所有外露面的曲率变化连续均匀，没有出现曲率突变的区域，可直接导出用于模具设计、3D打印手板验证、渲染展示等多个场景。针对不同安装位置的尺寸需求，只需要通过参数化调整整体的缩放比例，即可快速生成不同尺寸的同结构标识，无需重新构建曲面，大幅提升同系列标识的设计效率。

　　实际装车验证环节中，这类标识的安装基面与车身安装面的贴合度要求极高，建模时已经将背面的安装基准面做了平面度约束，保证安装后标识与车身表面完全贴合，不会出现缝隙不均、翘起的问题。同时标识的整体突出高度控制在8-12mm之间，既保证了立体造型的视觉效果，又不会因为突出过高在车辆行驶时增加风阻，也不会在洗车、擦拭过程中造成剐蹭。针对不同车型的安装面弧度，还可以在基础模型的基础上快速调整背面安装基面的弧度，适配曲面安装位的需求，比如安装在弧形进气格栅上的标识，只需要将背面基准面调整为与格栅弧度一致的曲面，即可保证安装贴合度，主体的外观曲面完全不需要调整，保证品牌标识的视觉统一性。
