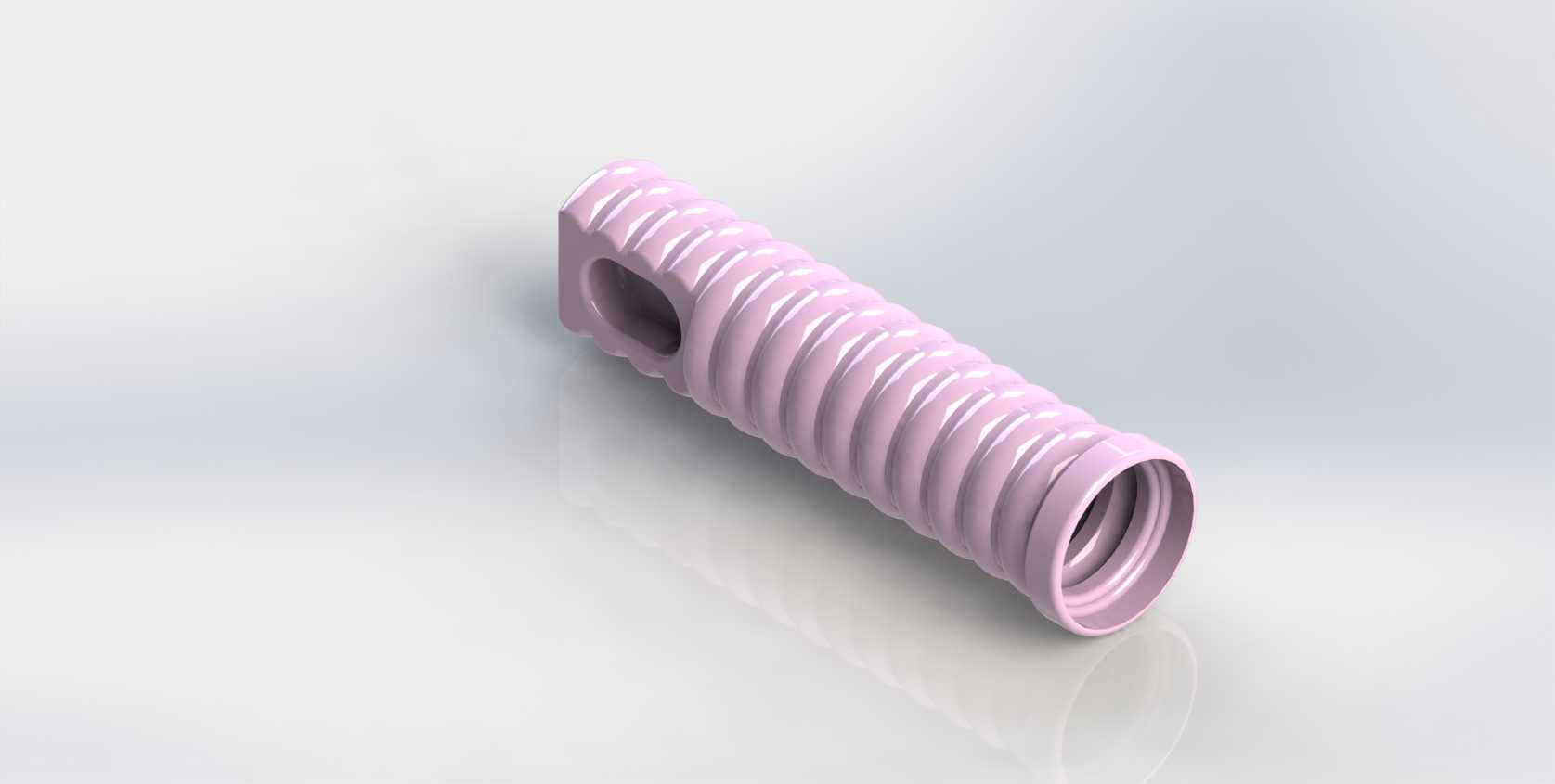

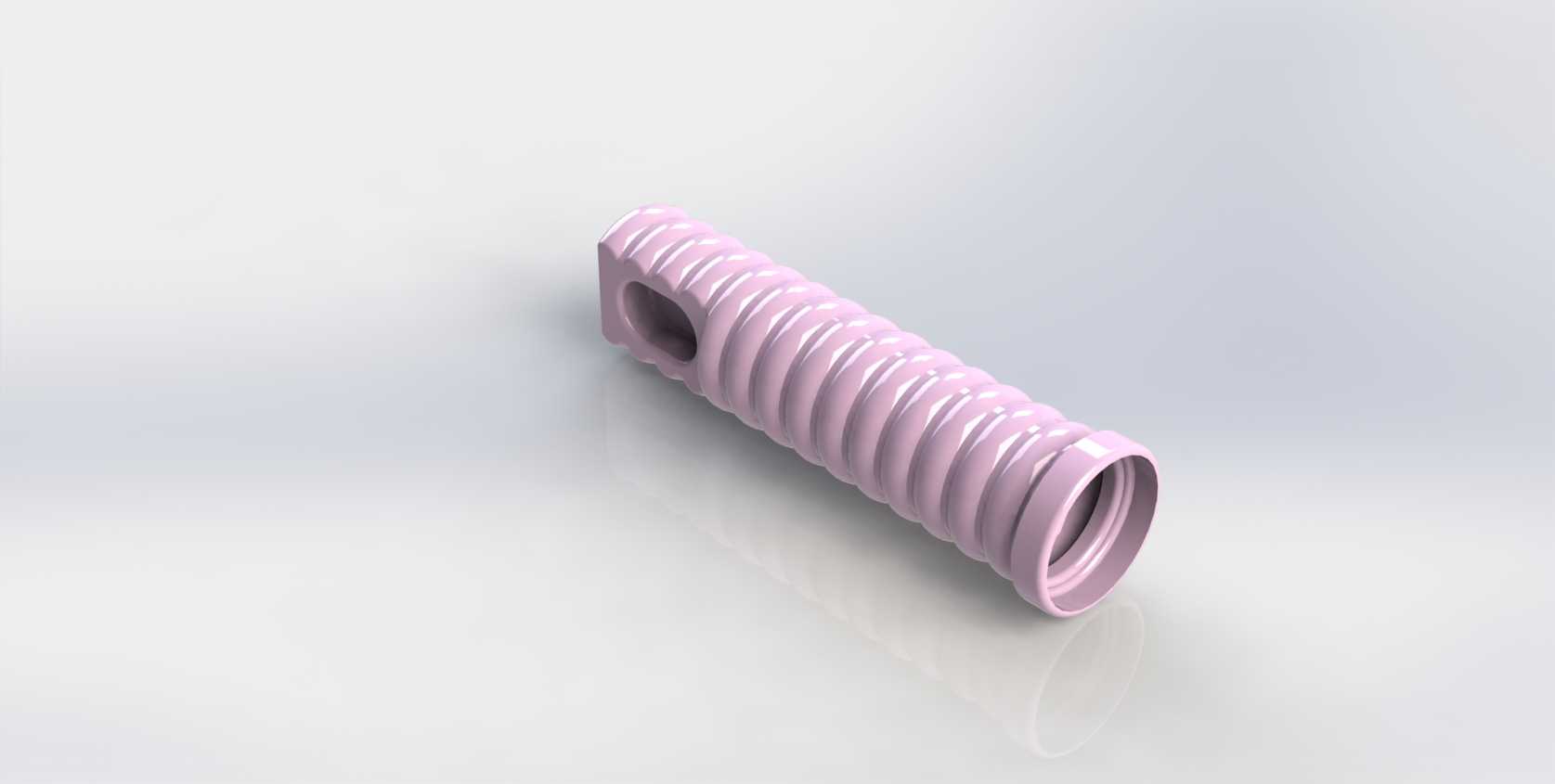

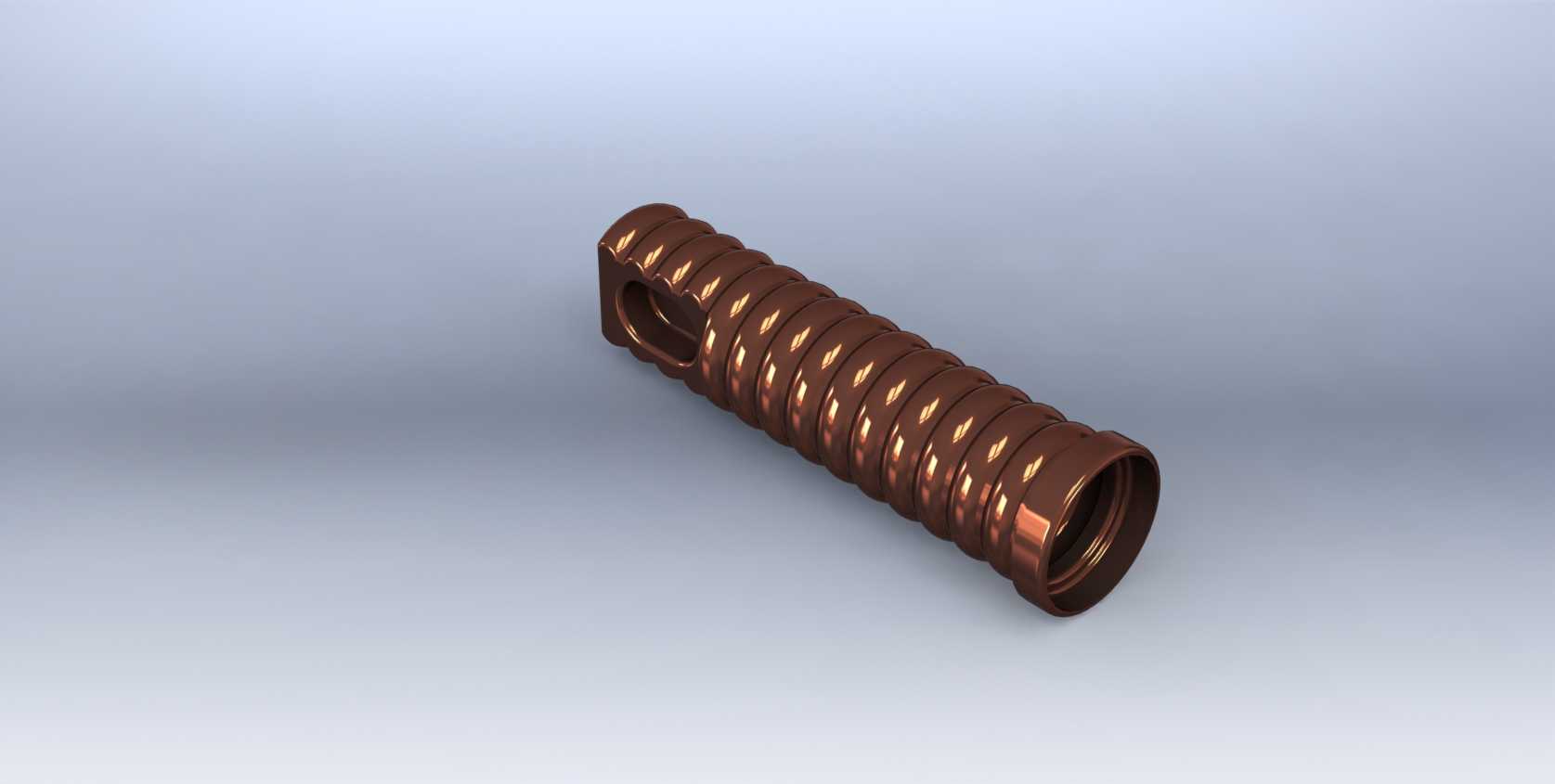

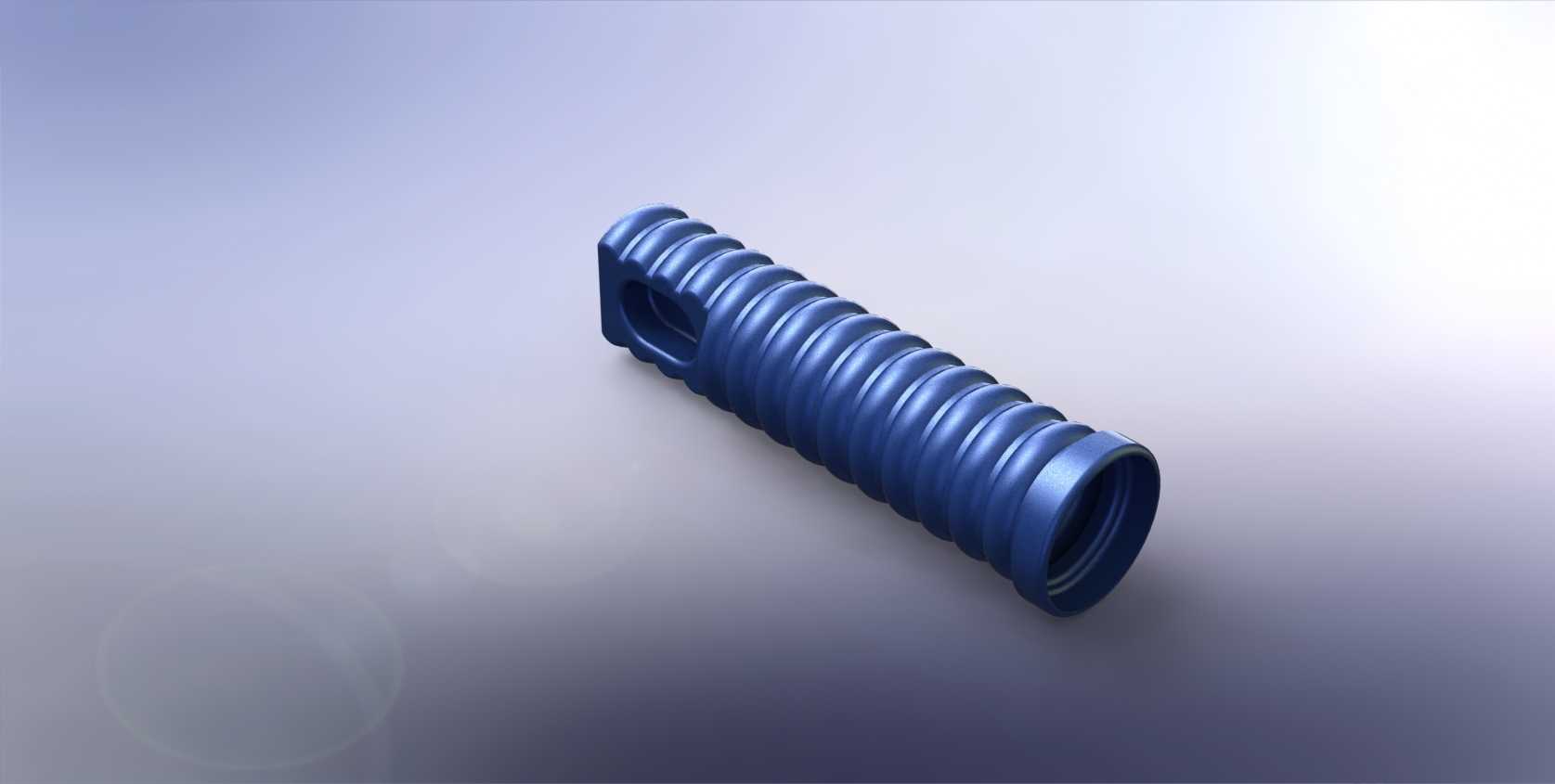

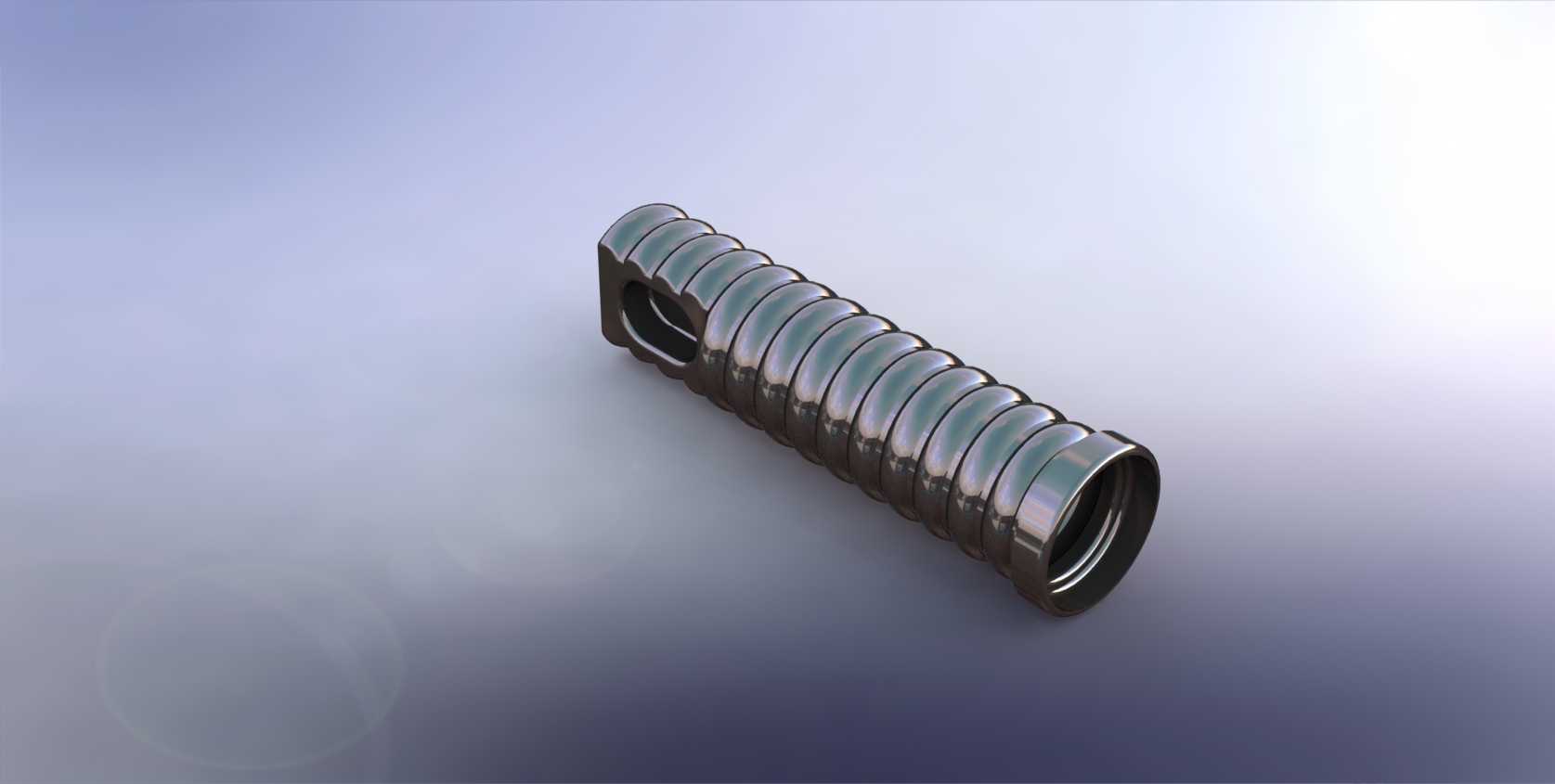

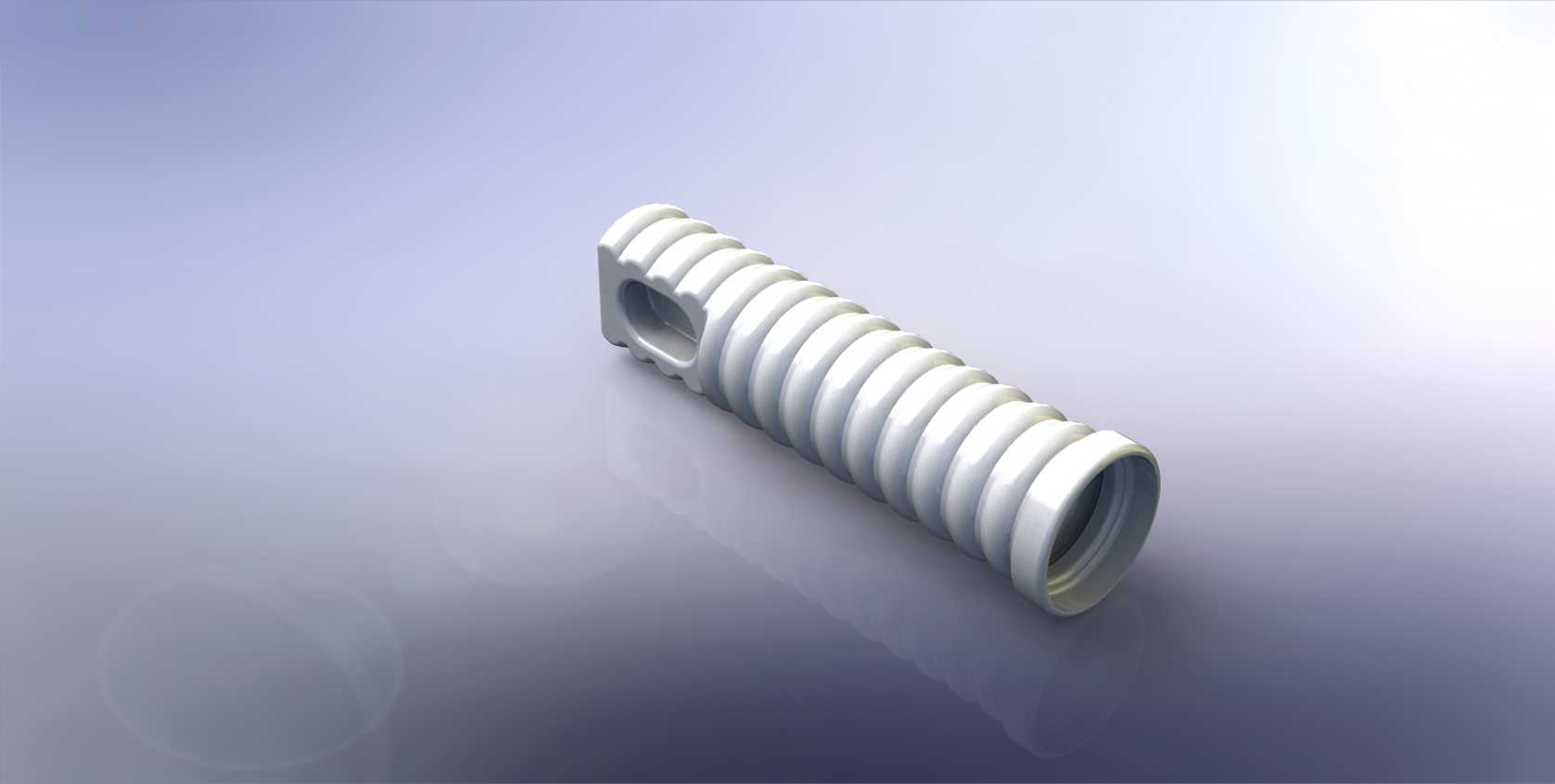

带波纹外结构的中空连接管盖

　　这类带波纹外结构的中空管盖，多应用在低压流体输送管路的末端封堵场景，也可作为柔性管路对接端的防护与定位构件，常见于小型气动回路、家用给排水支路、实验台流体管路的布设环节，在需要兼顾端部密封与管路缓冲余量的安装位置适配性较强。从实际使用场景来看，这类构件不需要承受过高的管路压力，更多是承担端部封堵、防止异物进入管路内腔，同时借助外表面的波纹结构，在与柔性软管套接时提供更大的接触摩擦力，避免软管受外力拉扯时出现松脱渗漏的问题。

　　设计过程中首先要明确安装边界，管盖的插接端外径需要与对接管路的内径保持合理的过盈配合量，过盈量过小会导致套接后连接强度不足，受管路内流体压力冲击容易脱落，过盈量过大则会增加装配难度，甚至在插接过程中撑裂薄壁软管。端部的翻边结构是设计中的关键限位结构，翻边的外径要大于对接软管的外径，在软管套接到位后，翻边端面会与软管端面贴合，既可以直观判断装配是否到位，也能避免软管套接过度越过管盖的密封段，导致端部密封失效。外表面的波纹结构采用等距圆弧凸起设计，每一圈波纹的凸起高度控制在1.5-2mm之间，波纹的圆弧过渡半径要足够大，避免应力集中导致结构开裂，同时连续的波纹槽可以在软管套接后形成多道密封线，即使单道位置存在微小的装配间隙，后续的波纹凸起也能完成封堵，提升整体的密封可靠性。

　　管盖侧壁开设的横向通孔是功能拓展结构，在需要穿设固定销、或者外接小型引流支路时可以直接利用该孔位，不需要额外在管体上钻孔，避免钻孔产生的碎屑落入管路内部造成污染，也减少了现场二次加工的工作量。内腔的阶梯结构是为了适配不同内径的管路端部，靠近插接端的小直径内腔可以直接封堵管路，靠近翻边端的大直径内腔则可以容纳管路端部的凸起接头，不需要额外加工接头的避让空间，提升了构件的适配范围。

　　从安装适配的角度考量，这类管盖的整体长度要控制在合理区间，既要保证足够的套接长度提供连接强度，也不能过长导致管路布设时占用过多的安装空间，波纹段的长度要占整体插接长度的三分之二以上，保证与软管的接触面积足够。材质选择上多采用具备一定弹性的工程塑料，既可以满足过盈装配的形变需求，也能耐受常见流体的腐蚀，在常规工况下不需要额外做表面防腐处理。实际装配时不需要额外使用密封胶或者紧固件，直接将管盖的插接端压入对接软管即可，借助波纹结构的摩擦力与多道密封线就能满足使用要求，后期拆卸维护时只需要轴向施力拔出即可，操作门槛较低，适合快速布设、需要频繁拆装调整的管路场景。在管路存在小幅振动的使用环境下，外表面的波纹结构还可以吸收小幅的轴向与径向形变，避免刚性连接导致的管路接头开裂问题，提升管路系统的运行稳定性。
