起重作业用锻造式单肢吊钩结构设计

　　在工矿企业的物料转运、重型设备安装、港口货场装卸、钢结构施工等场景中，吊钩作为起重机械直接承载吊重的终端构件，其结构合理性直接决定作业安全冗余与吊装效率。这款吊钩采用整体锻造式结构设计，区别于叠片式吊钩的多片钢板铆接形式，整体锻造的坯料经模锻成型后，内部金属流线连续完整，不存在叠片结构的层间间隙风险，在承受冲击载荷、交变载荷时的抗断裂性能更优，适配中小吨位的桥式起重机、门式起重机、随车吊、电动葫芦等起重设备的单肢吊重作业场景。

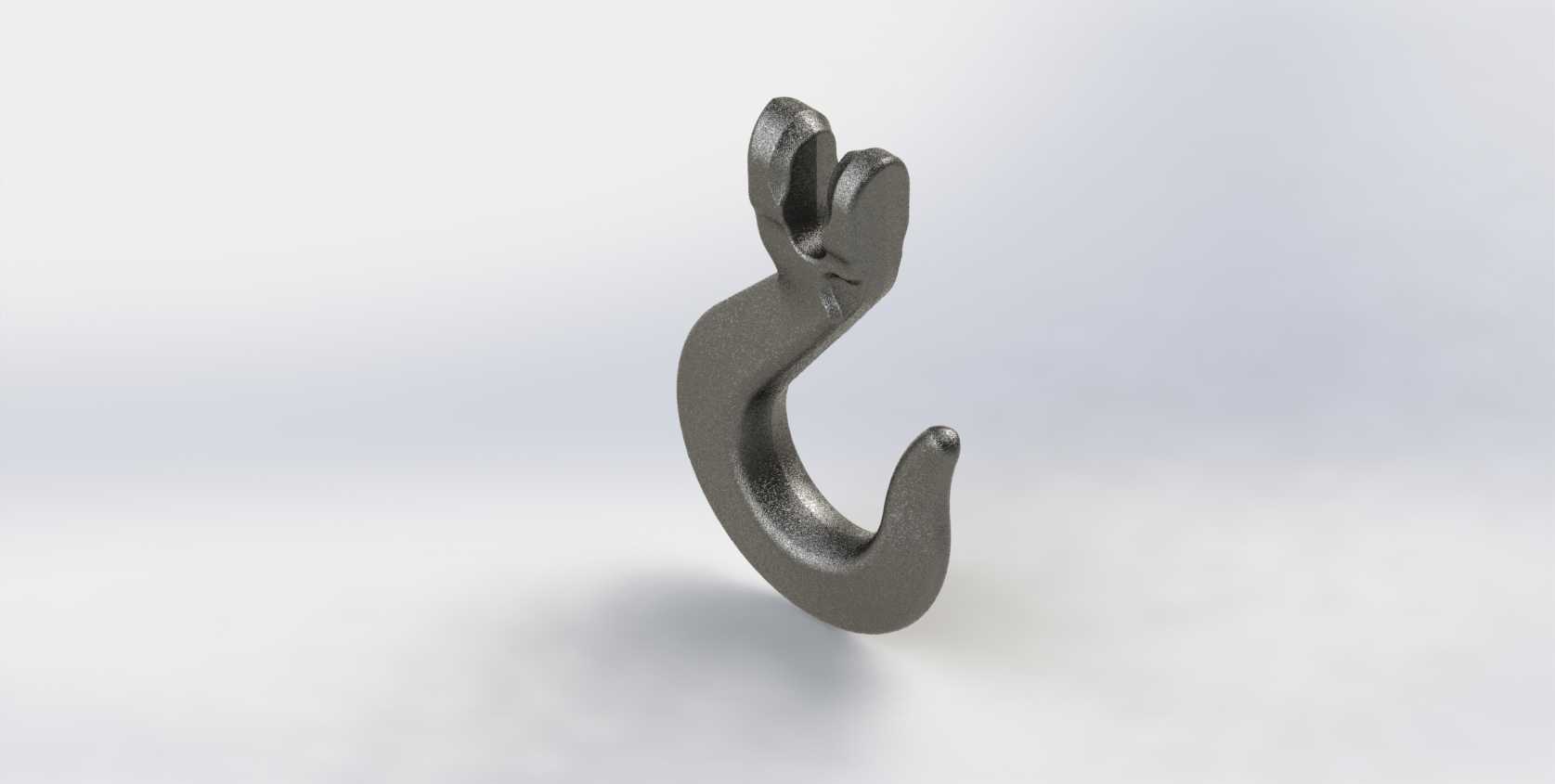

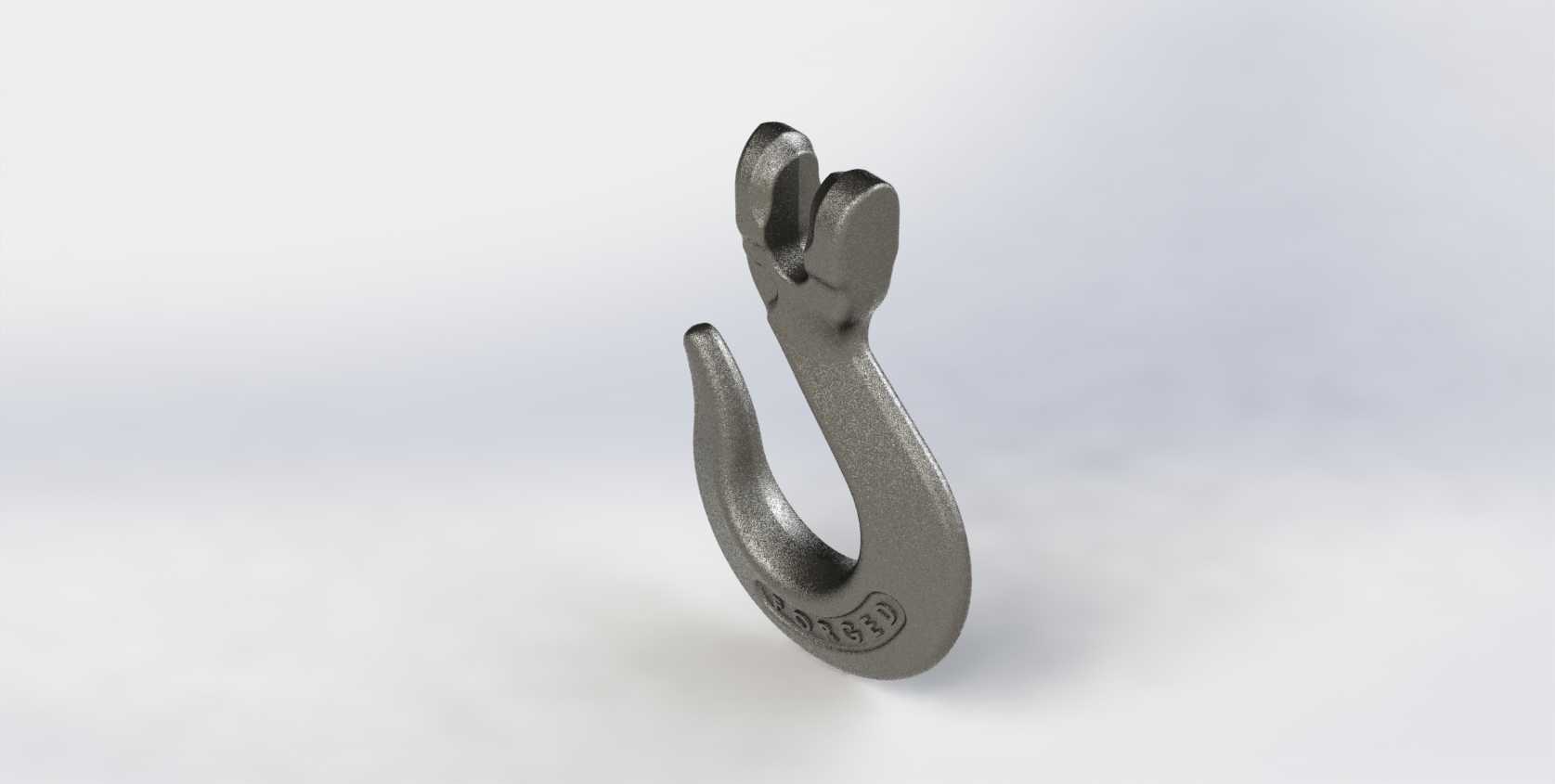

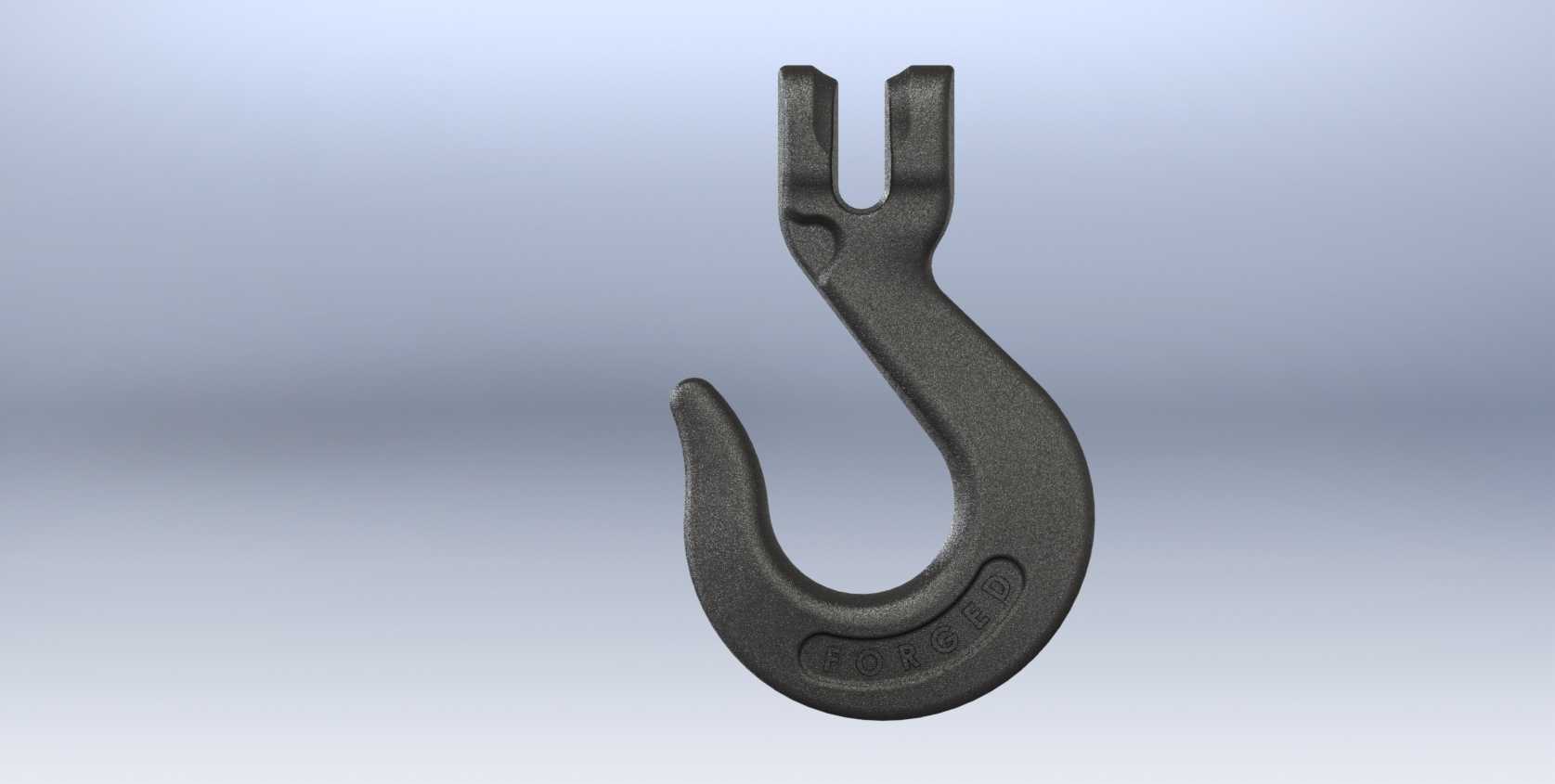

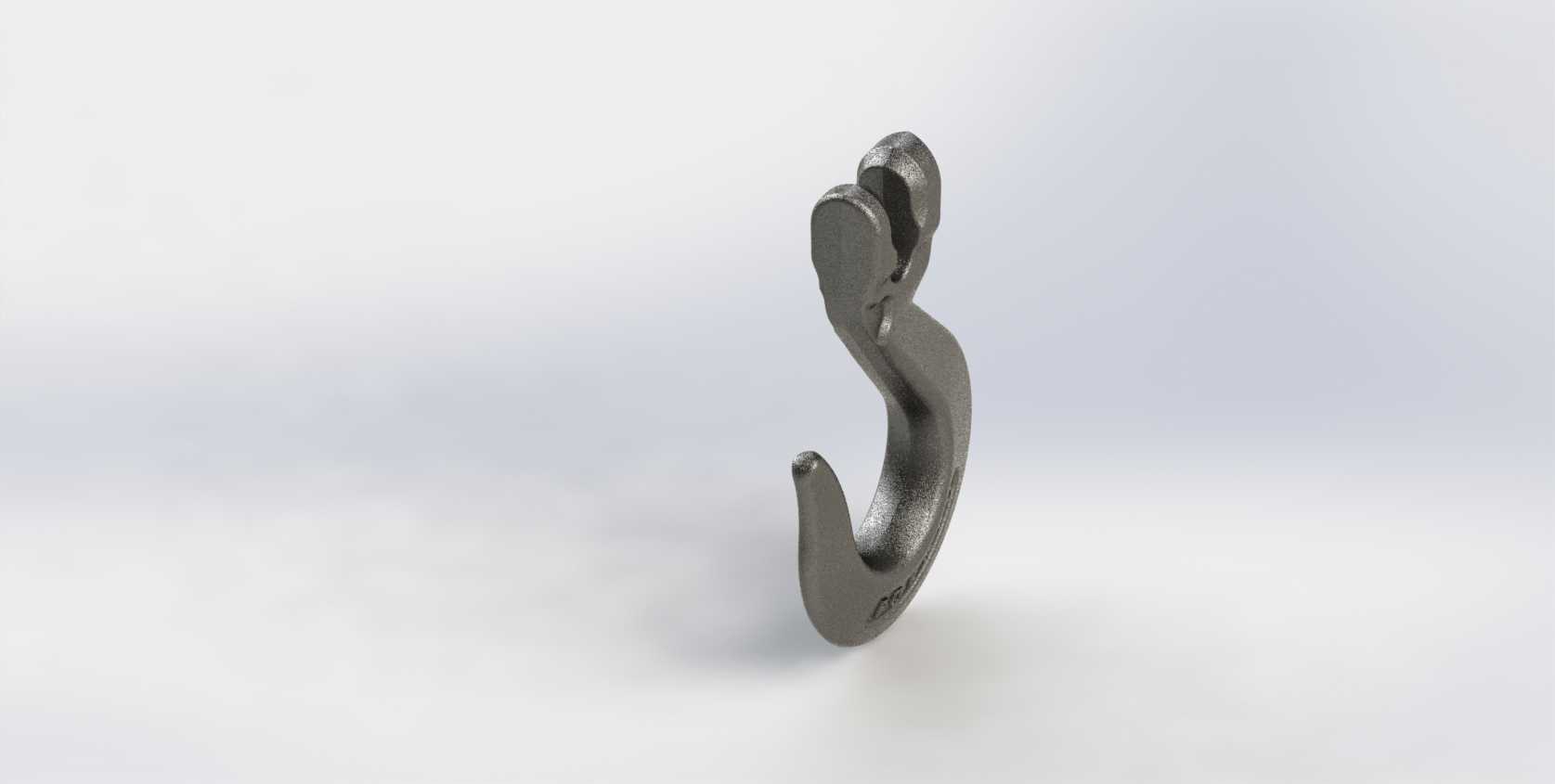

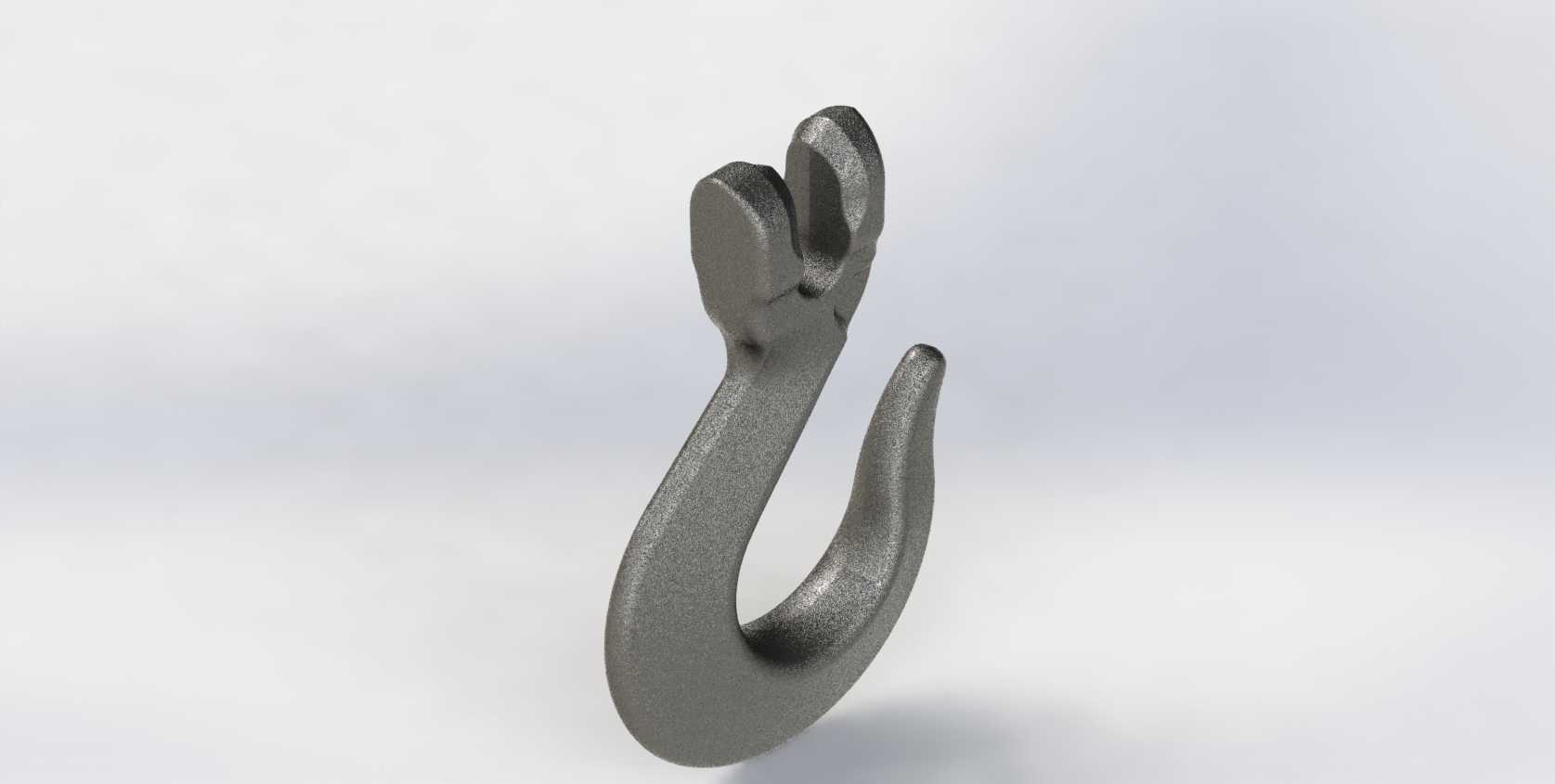

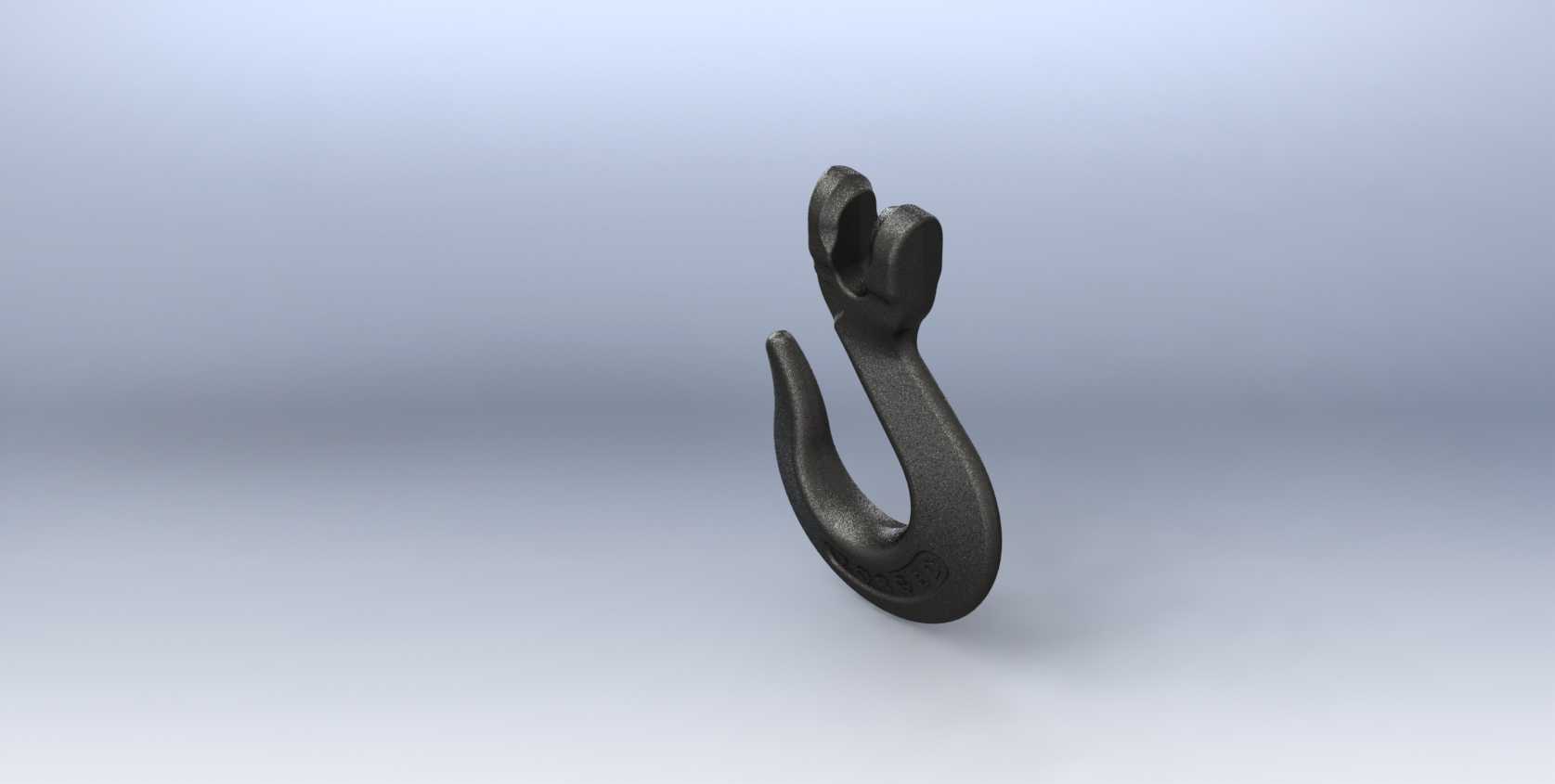

　　从功能特性来看，吊钩顶端采用叉形连接耳结构，耳板上预留对称的销轴安装孔，可直接与起重滑车的下吊耳、钢丝绳索具的末端连接件、吊钩横梁的铰接座配合，通过圆柱销轴实现铰接连接，铰接间隙控制在合理范围，既保证吊钩可在垂直平面内自由摆动，适配不同起吊角度的受力需求，又避免间隙过大导致的作业过程中吊钩晃动幅度过大的问题。钩身部分采用平滑过渡的 curved 钩型，钩尖位置设置有向内的安全挡边预留位，可配套安装弹簧式防脱棘爪，防止吊装过程中吊索具从钩口意外滑出，这一结构在频繁摘挂索具的作业场景中，能大幅降低脱钩风险。钩身的截面从顶端连接耳位置向钩尖位置逐步过渡，危险截面设置在钩身弯曲段的内侧，该位置在起吊时同时承受拉应力与弯曲应力，设计时通过加大截面曲率半径、优化截面厚度分布，降低应力集中系数，避免长期受载后出现疲劳裂纹。

　　设计过程中首先要明确额定起重量对应的载荷等级，按照起重机械安全规范要求，吊钩的静载试验载荷需达到额定起重量的2倍，动载试验载荷达到1.1倍，因此建模时需先根据目标吨位计算各截面的最小受力面积，结合锻造工艺的拔模斜度、圆角要求，确定钩身的外轮廓曲线。钩身的弯曲段曲率并非统一圆弧，而是根据受力弯矩分布调整曲率半径，在弯矩最大的钩喉位置，曲率半径适当加大，减少弯曲应力叠加；钩尖位置的厚度略小于钩身主截面，既保证钩尖能顺利穿入吊环、卸扣等索具的连接孔，又避免钩尖过于单薄受载后变形。顶端叉形耳的孔位同轴度是安装适配的关键，建模时需保证两个耳板的销轴孔同轴度公差符合铰接配合要求，孔壁的粗糙度预留加工余量，避免锻造后直接使用出现孔位偏斜导致销轴安装卡滞、受力不均的问题。

　　从安装边界来看，这款吊钩的顶端叉耳开档尺寸需匹配对应规格的吊耳厚度，销轴孔直径适配标准起重销轴的尺寸，安装时需在销轴端部加装开口销或者轴端挡板，防止销轴在作业过程中转动、窜出。吊钩的整体垂直高度决定了起重设备的有效起升高度余量，在相同额定起重量下，紧凑的钩身轮廓可以减少吊钩自身占用的高度空间，提升设备的有效作业行程。钩口的开口尺寸需满足常规索具的穿入需求，适配对应吨位的卸扣、钢丝绳套环、吊装带吊环等配件的尺寸，避免开口过小导致索具无法挂入，或是开口过大导致索具挂入后间隙过大、受力点偏移的问题。

　　实际作业中，吊钩的受力状态并非单纯的垂直受拉，在起吊重物偏移、斜拉起吊时，钩身会承受侧向弯矩，因此设计时钩身的截面采用近似梯形的变截面设计，内侧受拉侧厚度大于外侧受压侧，符合曲梁受弯的应力分布规律，让材料性能得到充分利用。整体锻造后的吊钩需经热处理工艺调整金相组织，保证表面硬度与芯部韧性的匹配，避免硬度过高导致受冲击时脆断，或是硬度过低导致受载后钩身塑性变形。建模过程中对所有过渡位置都设置了不小于R5的铸造圆角，避免锻造过程中出现应力开裂，同时减少后续使用过程中应力集中引发的疲劳损伤。钩身尾部的标识区域预留了平整的刻印位，可用于标注额定起重量、生产批次等追溯信息，方便现场作业人员快速识别载荷参数，避免超载使用。
