GT40车型左侧悬架顶部悬臂结构设计

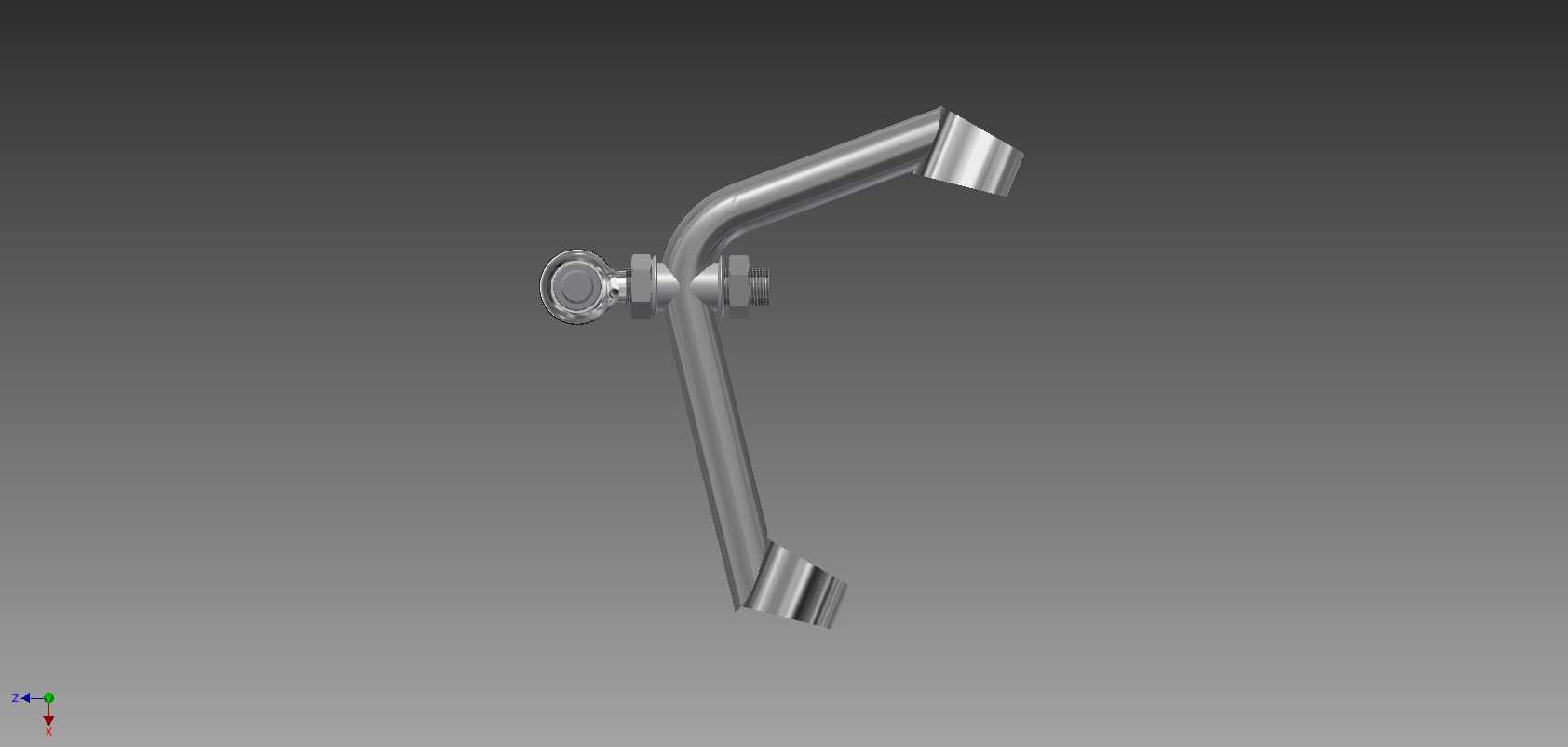

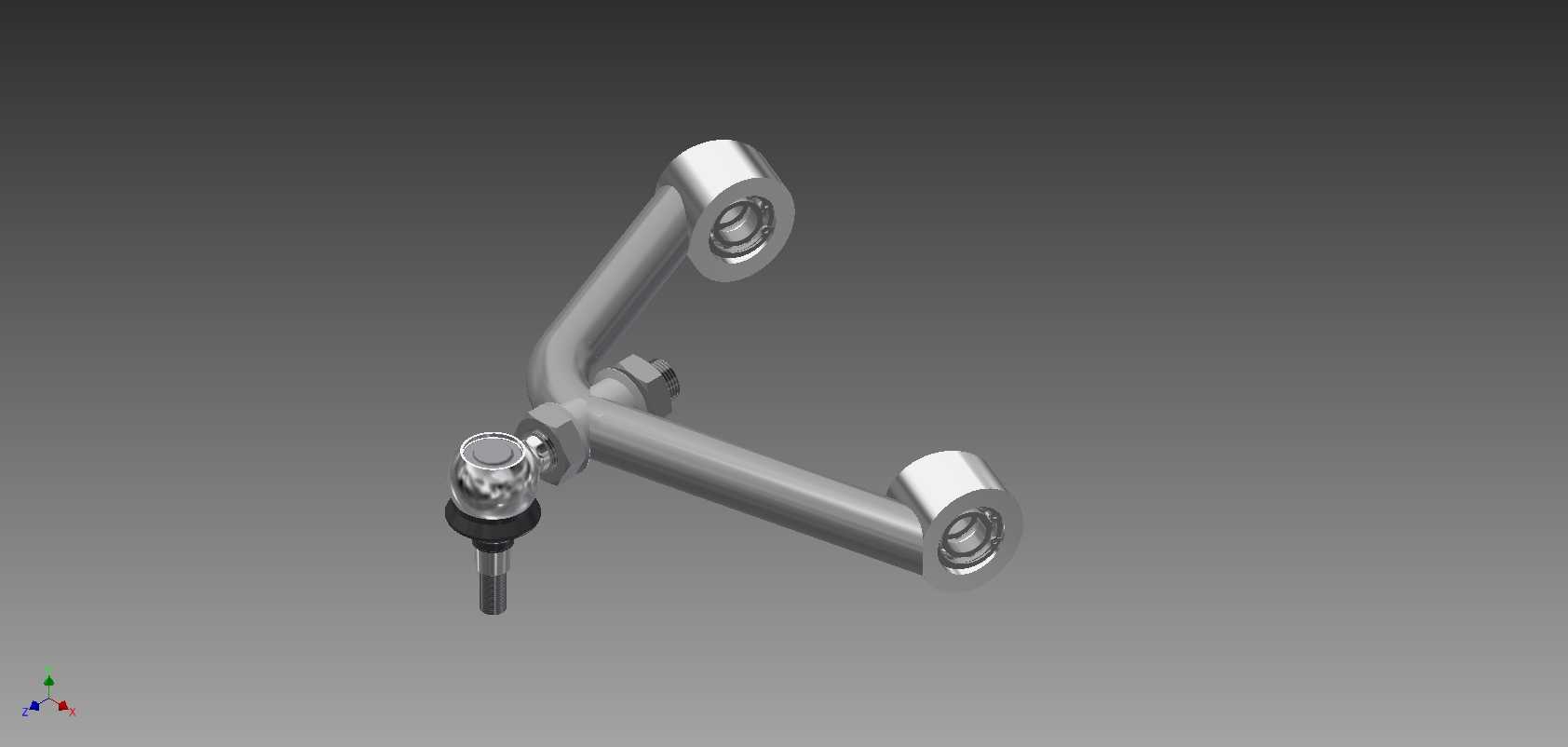

　　在经典高性能跑车的底盘悬架系统中，顶部悬臂作为连接车架与转向节的核心传力构件，直接决定了车轮定位参数的动态保持能力与底盘操控响应精度。这款GT40车型的左侧顶部悬臂，采用弯臂式一体化结构设计，整体为空间弯折的杆系布局，三个连接端分别对应车架两处安装点与转向节一处球铰连接点，能够同时传递车轮跳动过程中的纵向力、侧向力与部分制动力矩，适配双叉臂式独立悬架的上控制臂安装需求。

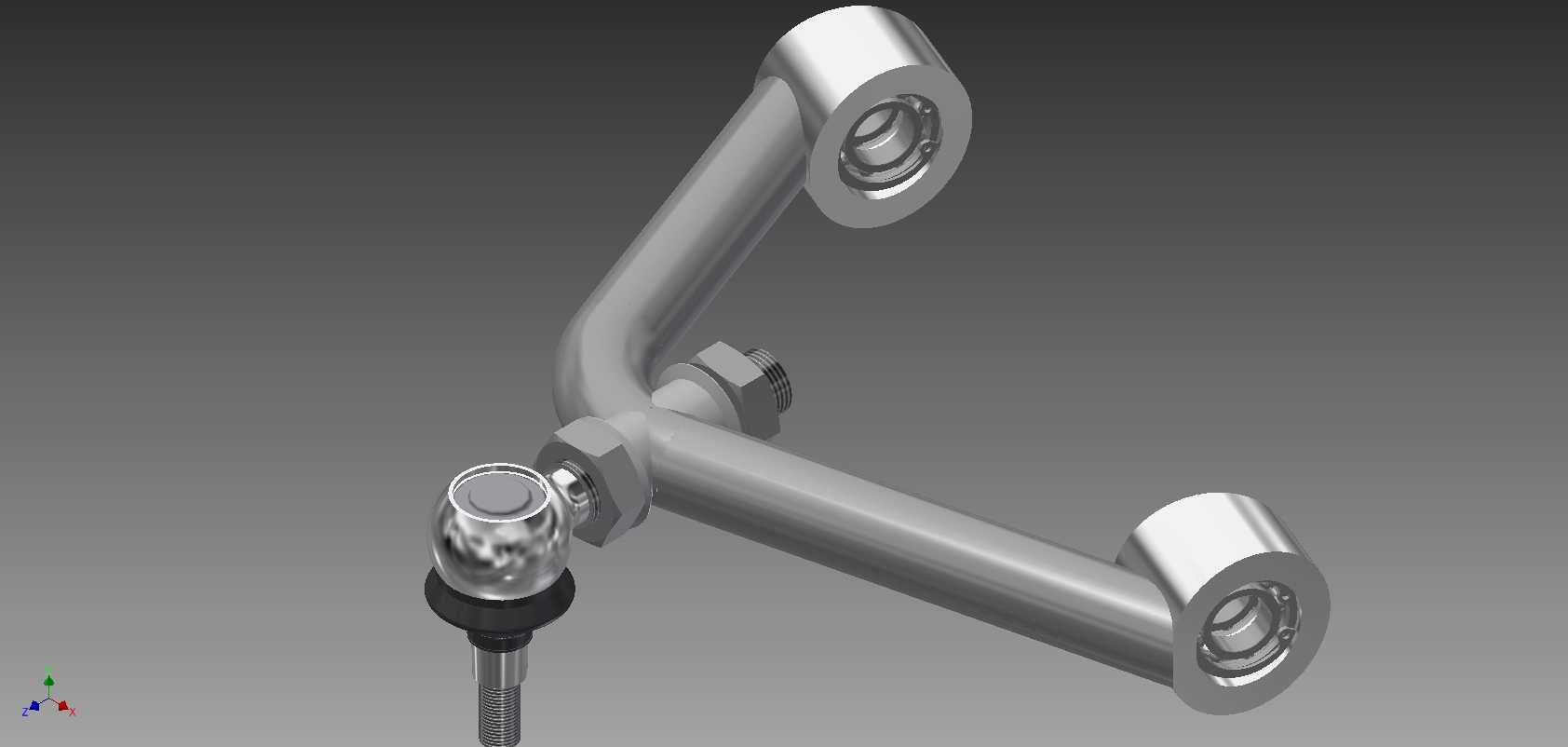

　　从实际装车场景来看，该零件主要应用于GT40这类追求极致操控性能的运动车型前悬架上摆臂位置，日常行驶中需要承受过弯时的侧向载荷、颠簸路面的冲击载荷，以及加速制动过程中的纵向力矩，对结构刚度与连接可靠性有着极高要求。设计过程中优先保证了三个连接点的空间位置精度，两处车架连接端采用压装式橡胶衬套结构，能够有效过滤路面传递的细碎振动，同时允许悬臂在车轮跳动时绕安装轴线做小角度摆动，避免运动干涉；转向节连接端采用可拆卸式球头销结构，球头座带有防尘密封结构，能够阻挡泥沙灰尘进入铰接摩擦面，延长铰接件使用寿命，同时球头的锥面连接结构可以保证与转向节安装孔的紧密配合，消除连接间隙带来的操控虚位。

　　结构设计上，悬臂主体采用等截面圆管弯折成型，相比冲压焊接式摆臂，圆管结构在相同重量下拥有更高的抗扭与抗弯截面模量，能够在轻量化的前提下满足刚度要求，弯折处的圆弧过渡避免了应力集中问题，有效提升零件的疲劳寿命。球头销与悬臂主体的连接采用锁紧螺母配合防松垫片的结构，装配时可以通过调整螺母压紧量保证球头的预紧力合适，既不会因为过紧导致转向卡滞，也不会因为过松出现旷量。两处衬套安装端的同轴度在设计时做了严格公差约束，保证压装衬套后悬臂能够顺畅绕车架安装轴转动，不会出现卡滞或附加应力。

　　从安装边界来看，两处车架安装孔的中心距、安装面的平面度都做了明确设计约束，安装时衬套压入悬臂端孔后，通过贯穿螺栓与车架上的安装支座紧固，螺栓的拧紧力矩需要符合底盘紧固件的扭矩规范，避免行驶过程中出现松动。球头销的锥度规格与转向节上的安装锥孔完全匹配，装配时锥面贴合面积需要达到75%以上，开槽螺母拧紧后需要穿入开口销做机械防松，保证连接可靠性。零件整体的空间外轮廓在设计时充分考虑了悬架跳动的极限行程，在车轮最大上跳、最大转向角度下，悬臂与周边的减震器、弹簧、车架纵梁、制动管路等部件都保留了足够的安全间隙，不会出现运动干涉。

　　在实际维修替换场景中，这类原厂规格的悬臂零件往往采购难度较大，这款结构完全还原了原厂零件的安装尺寸与铰接点位置，可以直接替换原车损坏的上摆臂部件，不需要对周边安装结构做任何修改，装配后能够恢复原车的车轮定位参数，保证底盘的操控性能恢复到原厂设计状态。衬套与球头作为易损件，在结构设计时预留了拆卸空间，后续维护中可以单独更换衬套与球头部件，不需要整体更换悬臂，降低了后期维护成本。零件的受力路径经过优化，从球头端传入的载荷能够通过圆管臂身均匀传递到两个车架安装点，不会出现局部应力过大的问题，在极限载荷工况下的强度储备满足底盘零件的设计规范，能够应对激烈驾驶场景下的载荷冲击。
