紧凑型开式传动齿轮箱结构设计

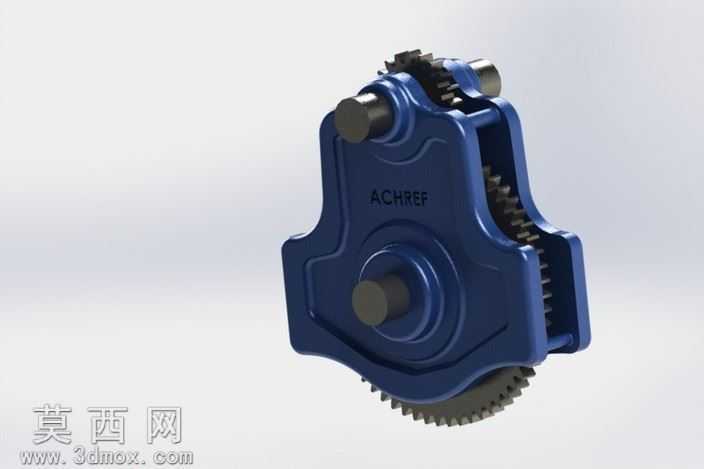

本齿轮箱采用三维参数化建模方式完成整体设计，建模过程中先对传动齿轮副进行参数化齿廓绘制，通过渐开线方程生成精确的轮齿曲面，保证齿轮啮合的传动精度。箱体部分采用一体化铸造型腔结构设计，建模时优先考虑轴系的同轴度公差要求，对输入轴、中间轴、输出轴的安装孔位进行同轴约束，避免装配后出现轴系偏载问题。渲染阶段为箱体赋予深蓝色哑光金属漆材质，模拟工业铸造壳体的表面质感，对轴类零件赋予深灰色淬硬钢材质，轮齿部分添加细微的金属磨砂纹理，还原真实机加工零件的表面细节，场景采用柔和的侧上方打光，清晰呈现箱体的加强筋结构、轴端定位凸台以及外露啮合齿轮的层次关系。结构设计上采用开式外露齿轮搭配半封闭箱体的布局，既可以直观观察齿轮啮合状态，也能通过箱体容纳内部传动组件，预留的安装凸耳可直接适配多种动力输入场景，输入轴与输出轴采用错位布置，在有限的箱体空间内实现合理的传动比分配，齿轮啮合间隙经过建模阶段的运动仿真校验，确保传动过程无卡滞、干涉问题。设计思路围绕紧凑型小功率传动场景展开，在保证传动强度的前提下尽可能压缩整体体积，箱体外部的加强筋结构在不增加过多壁厚的前提下提升了壳体的结构刚性，可有效降低传动过程中的箱体形变，轴端采用台阶式定位结构，方便轴承、挡圈等标准件的装配定位，整体模型可直接用于传动原理演示、小功率动力传输场景的结构适配参考。
