适配40mm圆管的T形结构扶手连接夹座

　　在工业设备操作工位防护、商用无障碍设施搭建、流水线作业平台护栏、医疗康复辅助器具的框架组装场景里，圆管类扶手的垂直交叉连接一直是结构设计中需要兼顾装拆效率与连接可靠性的环节，这款T形端扶手夹正是针对这类场景开发的专用连接件。从实际使用场景来看，这类夹座常被用在设备周边的安全护栏转角、无障碍通道扶手的T形交汇节点、检修走台的扶手分段对接位置，替代传统的焊接连接或者多螺栓拼接结构，不需要在管材上做打孔、套丝等二次加工，就能实现两根垂直布置圆管的刚性固定，后期维护更换部件时也不需要整体拆解框架，大幅降低现场安装与运维的工作量。

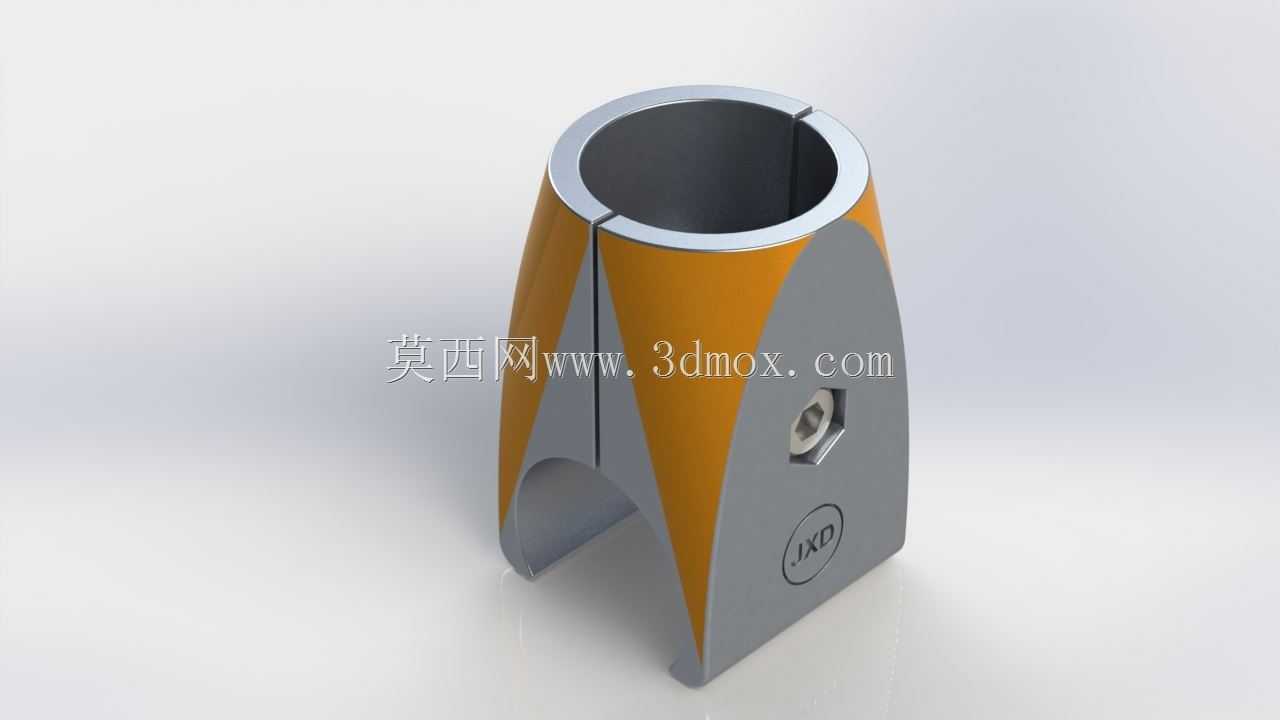

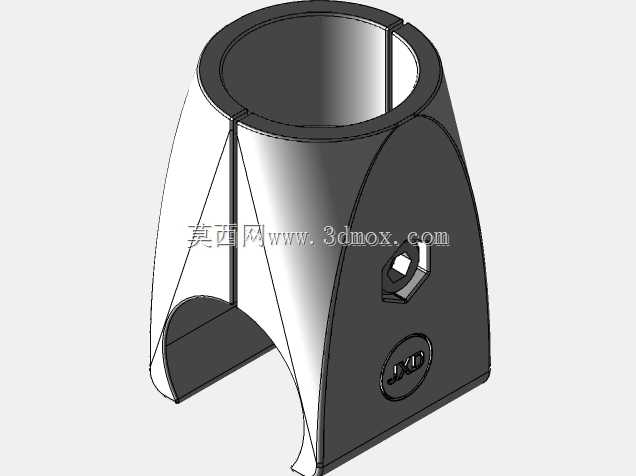

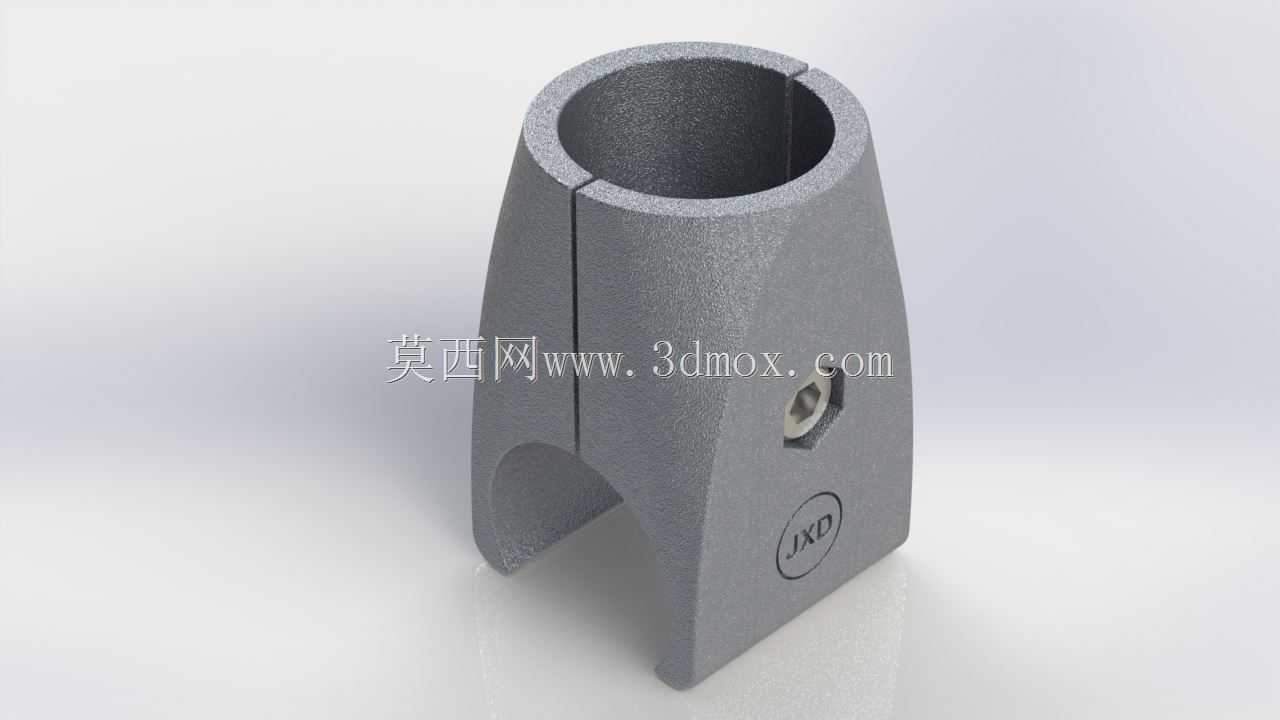

　　从功能特性上看，这款夹座采用对开式抱紧结构，主体沿轴向开设贯通的圆孔用于穿装主扶手圆管，侧面开出半圆弧的卡口用于卡接垂直方向的支管，通过侧部的锁紧螺钉施加抱紧力，依靠夹体内壁与圆管外壁的静摩擦力实现位置固定，同时夹体自身的锥台形外形能够分散锁紧时的应力，避免局部应力集中导致的铝材变形或者圆管表面压痕。夹体选用铝合金材质制作，自重较轻的同时具备足够的结构强度，表面做磨砂氧化处理，既可以提升日常使用中的耐磨性能，也能避免长期暴露在常规车间环境下出现锈蚀问题，适配直径40mm的标准圆管，单夹近似重量115克，不会给整体扶手框架带来过多的额外负载。

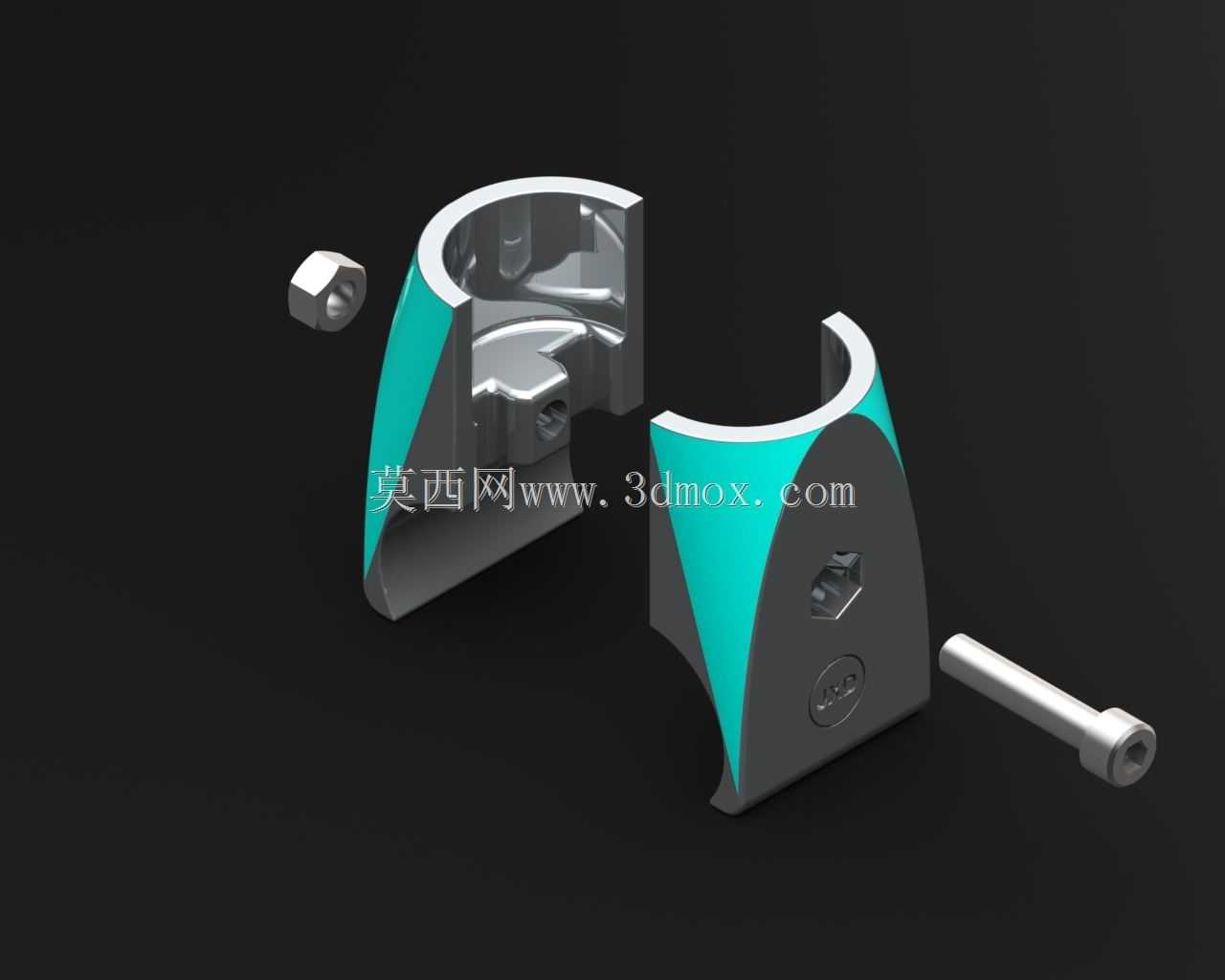

　　从设计思路层面拆解，这款夹座的结构做了多方面的工程化优化：首先是夹体的分型面沿主安装孔的轴向开设，锁紧螺钉布置在夹体侧面的加厚凸台上，螺钉锁紧时的夹紧力能够均匀分布在整个抱紧圆周上，不会出现单侧受力导致的夹体偏斜、抱紧力不足的问题；其次是支管卡口的圆弧半径与适配圆管的半径完全匹配，卡口边缘做了小尺寸的倒角处理，既方便安装时快速对位卡入支管，也能避免锐边划伤管材表面的喷塑或者阳极氧化层；夹体底部的过渡圆弧设计，能够让T形交汇位置的应力平滑传递，避免直角结构带来的应力集中问题，在承受人员倚靠、轻微冲击的工况下不会出现夹体开裂的情况。

　　关于安装边界与尺寸适配，这款夹座的主通孔内径严格匹配40mm外径的圆管，适配的管材壁厚范围在1.2mm到3mm之间，无论是铝合金圆管、不锈钢圆管还是表面做喷塑处理的铁质圆管，只要外径公差在常规民用管材的允许范围内，都能实现可靠抱紧；安装时不需要额外的专用工装，只需要使用常规内六角扳手拧紧侧部的锁紧螺钉，就能达到设计要求的抱紧力，单颗螺钉的锁紧扭矩控制在8N·m到10N·m之间即可，扭矩过大会导致夹体变形，扭矩过小则会出现抱紧力不足、扶手移位的问题。夹体的外部轮廓做了无锐边处理，所有外露的边角都做了圆弧过渡，在人员频繁接触的扶手场景下使用时，不会出现剐蹭衣物、磕碰受伤的隐患，符合安全防护类配件的设计要求。

　　在实际选型搭配时，这款T形端扶手夹可以和同系列的直通连接件、十字接头、端盖、底座支座等配件组合使用，快速搭建出不同布局的扶手框架，不需要针对连接节点单独设计加工定制件，能够缩短非标护栏、辅助扶手的设计与生产周期，降低整体项目的物料成本。夹体侧面预留的标识区域采用下沉式设计，不会因为日常摩擦导致标识磨损，也不会影响夹体的整体安装贴合度，在批量组装时也能快速识别配件的适配规格，减少现场安装时的错装概率。
