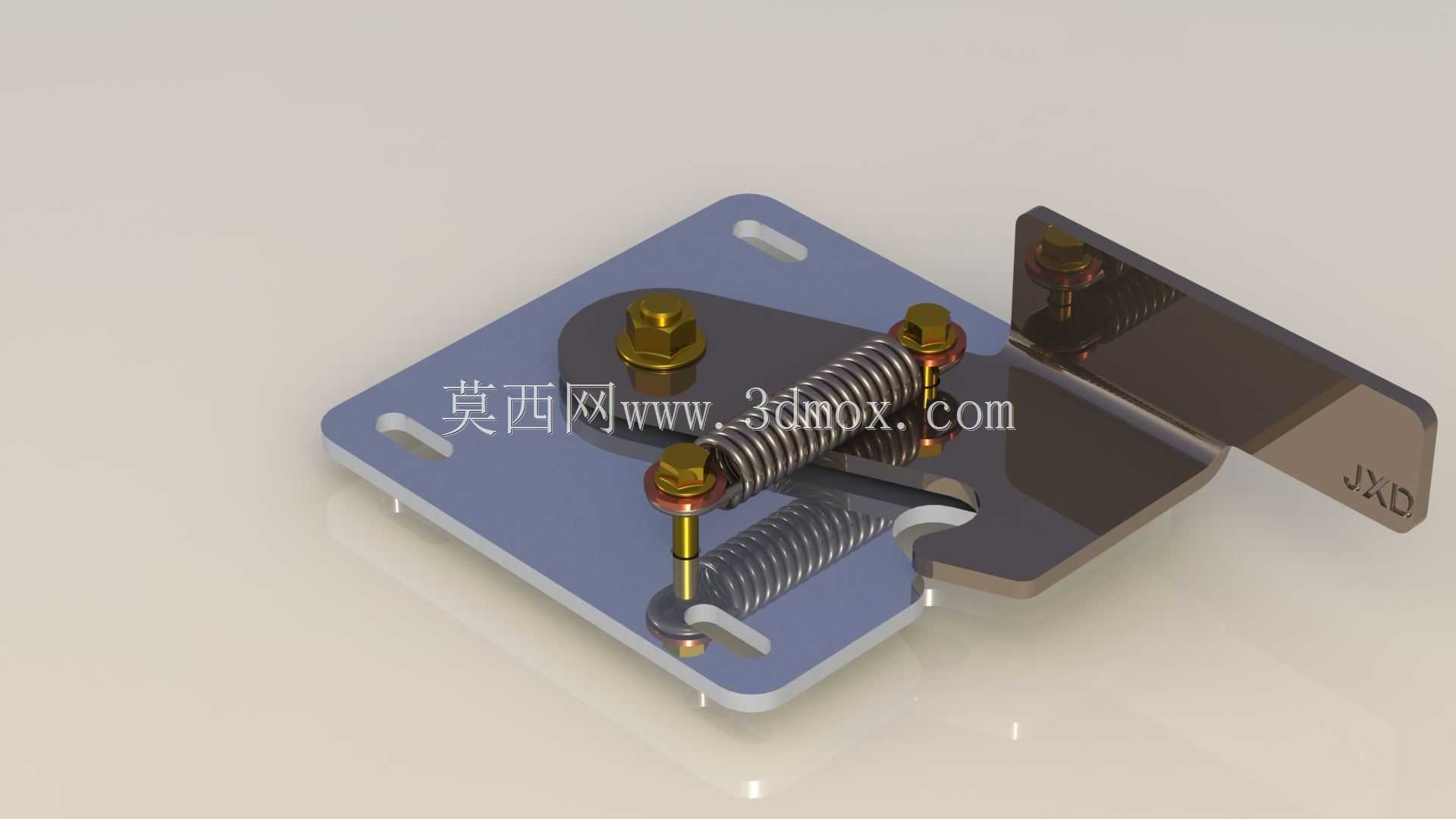

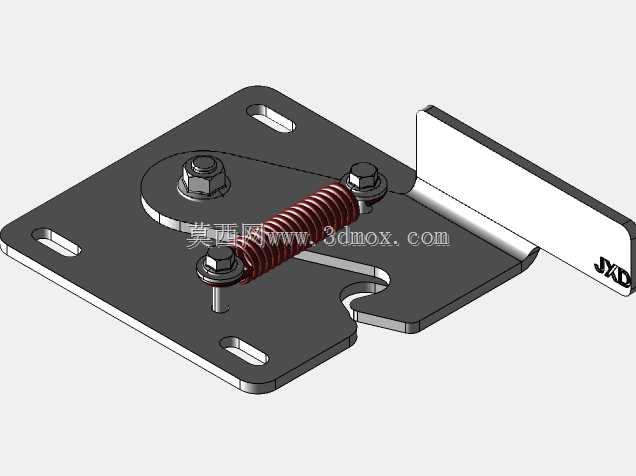

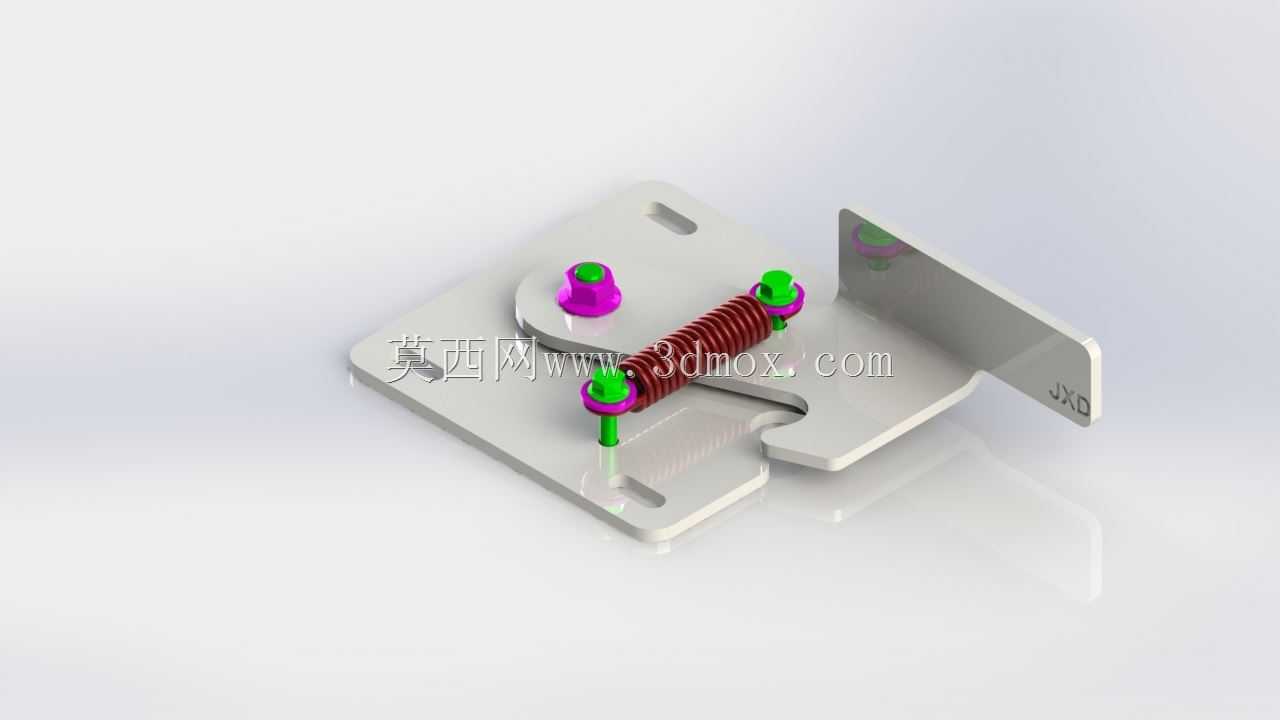

适配20mm杆件的快装式弹簧锁结构

　　在工业设备的杆件类连接场景中，这类弹簧锁的应用覆盖范围极广，从工装夹具的快速定位、小型设备的杆件快拆维护，到输送线旁侧的挡杆固定、户外小型设施的杆件锁止，都能见到同原理结构的身影。不同于需要多颗螺栓紧固的抱箍类固定件，这款弹簧锁依靠内置弹簧的预紧力实现锁止，操作时只需扳动锁舌即可完成解锁，松开后自动复位卡紧，全程不需要额外工具，在需要频繁拆装杆件的工位上，能大幅减少操作耗时。

　　从结构设计逻辑来看，这款锁的核心是利用弹簧的持续推力维持锁舌的锁止位置，锁舌的卡口做了适配20mm直径杆件的圆弧过渡，卡入后能与杆件外圆形成足够的接触面积，避免点接触造成的杆件表面压痕，同时也能防止杆件受径向力时出现滑脱。安装底板上开了两个长条形安装孔，孔位的长度方向预留了3mm左右的调节余量，安装时可以根据实际装配公差微调锁体的固定位置，抵消安装面的加工误差，不需要对安装孔做二次扩孔处理。锁体的转动销轴采用了台阶式设计，两端用带防松结构的紧固件锁紧，避免长期反复扳动后销轴出现窜动，弹簧的选型上选用了两端并紧磨平的圆柱螺旋压缩弹簧，预压量设置为总压缩量的20%，既保证锁止状态下有足够的顶紧力，也不会因为弹簧力过大导致扳动解锁时需要施加过大的操作力。

　　实际使用时，这款锁的安装边界需要重点注意：锁体安装面与杆件轴线需要保持垂直，偏差角度不能超过2度，否则锁舌卡口无法完全贴合杆件表面，会降低锁止可靠性；杆件的插入方向需要与锁舌的开合轨迹匹配，从锁舌的导向斜面一侧推入时，可以直接顶开锁舌实现自动卡入，不需要手动扳动锁件，这一设计在单手操作的装配场景下实用性很强。锁体的外露金属件都做了防锈处理，在普通车间的非强腐蚀环境下长期使用不会出现锈死卡滞的问题，弹簧的工作行程经过校核，锁舌完全打开时的行程刚好能让20mm直径的杆件顺利通过，不会出现行程不足导致杆件无法装入的情况。

　　不同于大型工业锁具的厚重结构，这款弹簧锁的整体结构非常紧凑，安装后突出安装面的高度不到30mm，在空间受限的安装位置也能布置，不会和周边的其他零部件产生运动干涉。锁舌的受力部位做了局部加厚处理，承受杆件的径向冲击载荷时，应力集中区域的安全系数能达到3倍以上，满足普通工业场景的使用强度要求。在日常维护方面，这类结构不需要定期加注润滑脂，销轴部位的配合间隙控制在0.1mm以内，既能保证转动灵活，也能阻挡大部分车间粉尘进入配合面，长期使用的故障率极低。很多设备设计人员在做杆件快拆结构选型时，往往会优先考虑这类成熟的弹簧锁结构，不需要从零开始设计锁止机构的细节，只需要根据自身使用的杆件直径匹配对应规格的锁体，再调整安装板的孔位尺寸即可，能大幅缩短结构设计的周期，同时成熟结构的可靠性也经过了大量实际场景的验证，不会出现原理性的设计缺陷。
