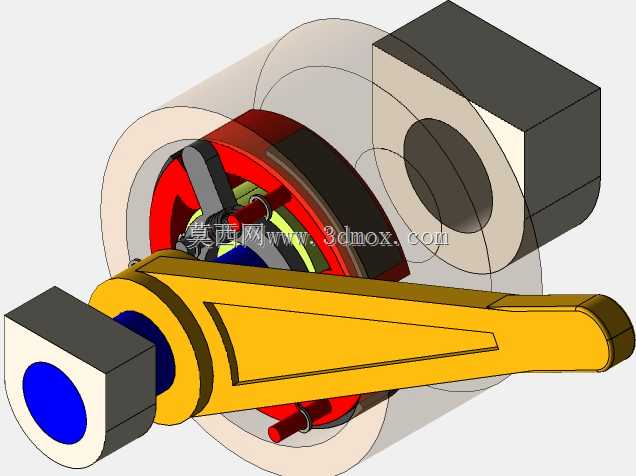

带杠杆驱动弹簧复位的内胀式制动装置

　　在起重卷扬、小型输送线、轻工卷绕设备的传动系统中，这类内胀式制动结构常被布置在传动卷筒的内腔位置，相比外置抱闸结构，它不需要额外占用设备轴向的外部安装空间，能直接嵌套在旋转构件的内部空腔里，大幅压缩整机的排布尺寸。很多做小型设备改型的工程师都会优先考虑这类结构，毕竟不少老设备改造时外部安装空间已经被其他构件占满，内置的制动结构不需要改动原有外部机架的焊接位置，只需要在卷筒端腔预留对应安装位就能完成装配。

　　这套结构的核心制动逻辑是靠内部胀块的径向撑开实现摩擦锁止，当外部杠杆受驱动力摆动时，会通过内部的斜楔推挤结构把周向分布的多块摩擦制动块向外顶出，让制动块的外圆弧面紧密贴合旋转构件的内壁金属面，靠接触面的静摩擦力实现旋转件的减速与锁止；当外部杠杆的驱动力撤除后，周向布置的复位弹簧会把胀块拉回初始位置，让摩擦面和旋转内壁之间留出均匀的间隙，避免正常运转时出现不必要的摩擦损耗。

　　从结构设计的细节来看，杠杆的力臂比例经过了匹配计算，输入端只需要施加较小的操作力，就能通过斜楔的力放大作用在摩擦块端输出足够的正压力，保证制动时能提供额定的制动力矩，不会出现打滑溜车的问题。摩擦块的圆弧面和旋转内腔的加工同轴度要求控制在0.05mm以内，这样制动时整个摩擦面能实现全周贴合，不会出现局部压力过大导致的摩擦片偏磨，能有效延长摩擦件的更换周期。复位弹簧的刚度选型也经过反复校核，既要保证撤力后能快速把摩擦块完全拉回，预留出单边不小于1mm的运转间隙，又不能因为弹簧刚度过大导致杠杆驱动端需要额外施加过多的操作力，徒增驱动结构的负载。

　　安装边界上，这套制动组件的整体外径完全适配对应卷筒的内腔直径，两端的安装支座通过螺栓固定在设备的静止机架端面上，杠杆的伸出端预留了和驱动连杆、气缸或者手动操作杆连接的铰接孔，安装时只需要保证制动组件的中心轴线和旋转卷筒的回转轴线重合，就能避免运转时出现摩擦偏载。日常维护时不需要把整个卷筒从轴上拆下，只需要打开端盖就能直接观察内部摩擦块的磨损情况，更换摩擦块时也只需要拆卸对应的连接销，不需要拆解整个传动链，大幅降低了后期运维的工作量。

　　在实际工况适配中，这类结构特别适合中低速、中等制动力矩需求的传动场景，比如小型手动卷扬机、包装设备的送料辊制动、纺织机械的卷绕辊锁止，它的封闭内置结构能避免车间内的粉尘、纤维碎屑落到摩擦副表面，不会因为杂物进入导致制动摩擦力下降，相比外露的抱闸结构更适合多尘的生产车间环境。设计时还特意在摩擦块的背面预留了磨损补偿的调整间隙，当摩擦片磨损到一定厚度后，可以通过调整斜楔的初始位置来补偿磨损量，不需要立刻更换摩擦片，进一步降低了使用成本。整个结构的运动部件都做了限位设计，杠杆的摆动行程有硬限位约束，不会因为驱动端过行程导致斜楔被顶死，出现制动后无法复位的故障，弹簧的安装位置也做了防脱限位，即使设备出现振动也不会出现弹簧移位脱落的问题，提升了长期运行的可靠性。
