汽车排气歧管流形结构三维设计作品

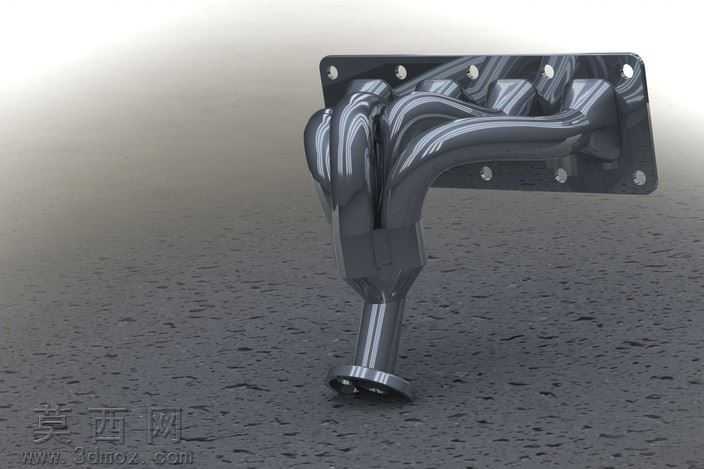

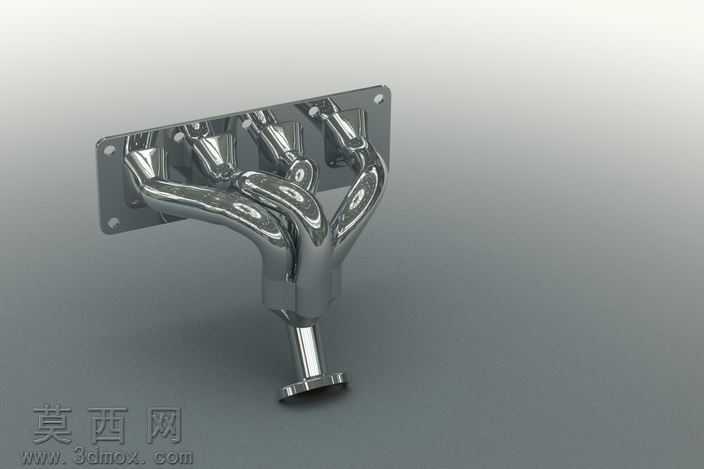

本作品为汽车排气系统核心部件排气歧管的三维结构设计，整体建模过程依托专业三维参数化设计软件完成，从结构逻辑梳理到实体建模全流程遵循汽车零部件设计的工程规范。建模初期先完成各缸排气支路的流道路径规划，依据发动机排气时序与气流走向，对每一段弯曲管路的曲率半径、弯折角度进行参数化定义，避免管路出现急弯、截面突变等影响排气顺畅度的结构问题，同时兼顾各支路长度的均等性设计，保障各缸排气背压的一致性，优化发动机的进排气效率。实体建模阶段采用多截面实体、扫掠等特征命令完成流道主体的构建，对法兰安装面进行精细化设计，精准布置安装螺栓孔的位置与孔径，法兰面的密封槽结构也按照密封件的标准尺寸进行参数化匹配，保证后续装配环节的密封可靠性。歧管主体与法兰的连接过渡区域采用圆角渐变处理，既降低该区域的应力集中风险，也优化了气流在交汇处的流动状态，减少排气紊流带来的动力损耗。渲染环节为模型赋予了高光亮面金属材质，模拟铸钢或不锈钢排气歧管的真实表面质感，调整材质的反射率、粗糙度参数，还原金属构件在光照下的光影层次，同时搭配带细微颗粒质感的地面背景，突出模型的结构轮廓与金属质感。整个设计兼顾了工程实用性与结构合理性，既还原了排气歧管的真实功能结构，也通过精细化的建模与渲染呈现出部件的工业设计美感，可作为汽车排气系统结构学习、相关零部件设计参考的三维素材，清晰展现了排气歧管从流道规划到实体落地的完整设计逻辑，对于理解汽车发动机周边零部件的设计思路具有较高的参考价值。
