汽车重型设备用磁粉离合器结构设计

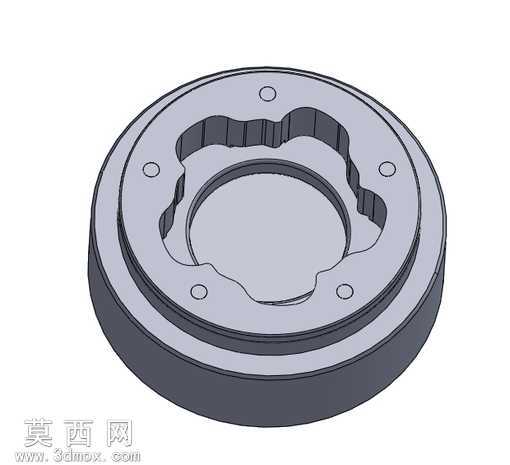

本磁粉离合器三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循传动部件的工程设计规范，对各部分尺寸进行精准约束，保证模型可直接对接后续工程出图与生产校验环节。模型整体呈现盘式环形结构，主体分为内外两层环形基体，外层基体上均匀分布六个定位安装孔，用于离合器在设备机架上的固定装配，孔位位置经过同轴度校验，可保证安装后整体转动的同心度要求。内层工作腔设计为异形波浪形轮廓，该结构是磁粉离合器的核心工作区域，异形腔室可在工作状态下增大磁粉与腔壁的接触面积，提升磁粉链形成后的扭矩传递稳定性，避免传动过程中出现打滑、扭矩传递不均的问题。建模过程中对内外环的配合间隙进行了精准设定，预留了磁粉填充的合理空间，同时保证转动过程中无结构干涉。渲染阶段采用金属哑光材质模拟离合器的合金基体材质，通过调整材质的粗糙度、金属度参数还原工业零部件的真实质感，对边缘处添加微小倒角处理，既符合实际零件的加工工艺要求，也避免渲染时出现尖锐边缘的光影失真问题。设计思路围绕磁粉离合器的实际工作场景展开，针对汽车与重型高负载设备的使用需求，强化了结构的刚性设计，外层基体厚度经过载荷校核，可承受高负载工况下的径向与轴向作用力，内层异形腔的轮廓曲线经过多轮优化，可保证磁粉在励磁状态下快速形成稳定的磁粉链，断电状态下磁粉可快速脱离啮合状态，实现离合动作的快速响应。模型各部分结构均可拆分，可清晰展示磁粉离合器的装配关系，便于后续的结构分析、工作原理演示以及二次优化设计，整体结构无冗余特征，所有设计细节均服务于实际使用中的性能需求，兼顾了传动稳定性、响应速度与结构耐用性。
