赛车油路HP1筛选器装载金属结构件

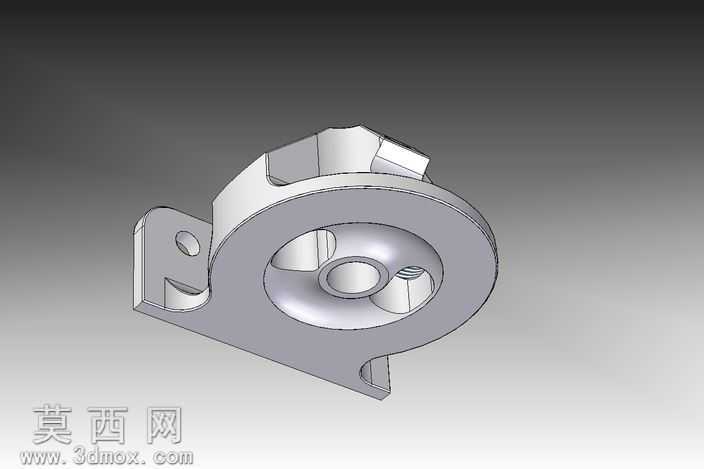

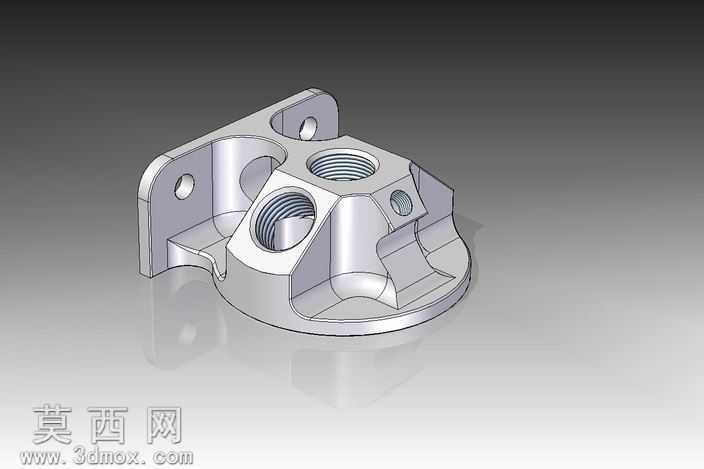

本作品为赛车油路系统配套的HP1筛选器装载结构件，采用三维参数化建模方式完成全流程设计，建模阶段以实际油路装配的空间尺寸为基准，先绘制底部圆形安装基座的二维轮廓，通过拉伸特征生成基座主体，再结合筛选器的安装定位需求，在基座上方延伸出带多组内螺纹孔的安装凸台，每一处螺纹孔的孔径、螺距、有效螺纹深度都严格匹配油路接头的标准规格，保证后续装配的密封性与连接强度。建模过程中对安装耳片的定位孔做了同轴度约束，两侧带通孔的固定耳片与基座主体做了一体化的圆角过渡处理，避免应力集中问题，同时在凸台与基座的衔接位置设计了三角形加强筋结构，筋板的厚度、倾斜角度都经过结构强度校核，既满足车载工况下的抗振动要求，又尽可能控制零件整体重量，符合赛车零部件轻量化的设计原则。材质渲染阶段选用了阳极氧化铝合金的材质预设，调整金属粗糙度参数模拟出亚光金属的细腻质感，通过环境光遮蔽效果凸显零件的棱边转折与内部型腔结构，渲染视角选择斜向等轴测视角，能够同时展示底部安装面、侧面固定耳、顶部螺纹接口的全部结构特征。设计过程中充分考虑了零件的加工工艺性，所有外轮廓的棱边都设置了统一规格的倒角，内部型腔的转角半径匹配铣刀的加工参数，避免出现加工死角，多组接口的位置布局经过空间干涉校验，确保与周边油路管路、筛选器本体装配时不会出现碰撞问题，整体结构紧凑，安装定位便捷，能够满足赛车油路系统在高负荷工况下的稳定使用需求。
