圆管夹持固定用手动管虎钳结构

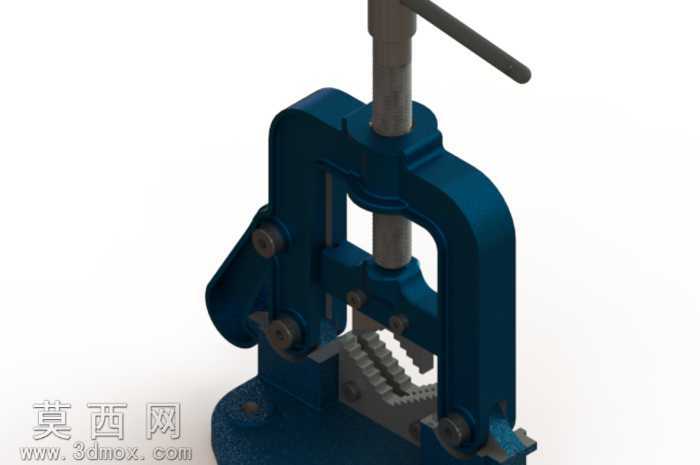

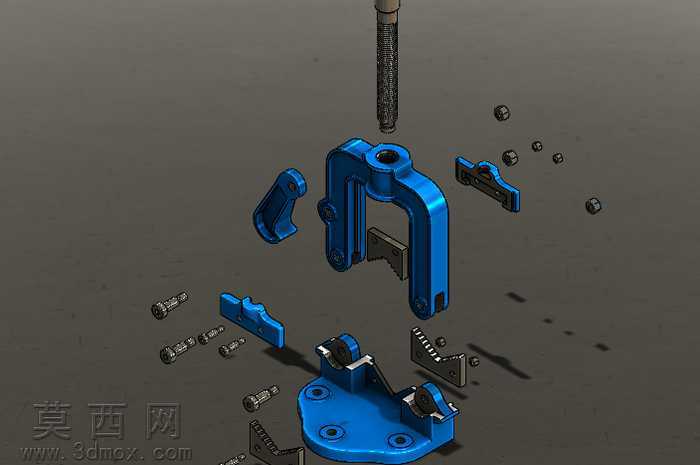

该三维模型为手动式管材夹持固定工装，整体采用C型开式机架结构，建模过程中先完成主体铸铁机架的轮廓绘制，通过拉伸、切除特征构建出机架的弧形承力结构与安装底座，底座预留的安装孔位可实现工装在工作台面的固定装配。核心传动部分采用梯形丝杠副实现夹紧力的传递，丝杠顶端配套设计了横向加力杆，通过旋转加力杆带动丝杠轴向进给，驱动活动钳口向固定钳口侧移动，实现对工件的夹紧动作。钳口部分专门针对圆管类工件设计了带V型齿槽的夹持块，齿形结构采用阵列特征生成，可有效增大与管材表面的接触摩擦力，避免夹持过程中管材出现打滑、转动的问题，同时V型结构可适配不同直径的圆管与棒料工件，提升工装的适用范围。建模过程中对各活动部件的装配间隙进行了合理预留，丝杠与机架的配合部位设计了衬套结构，减少传动过程中的磨损，延长工装使用寿命。材质渲染方面，主体机架采用深蓝色铸铁质感材质，表面添加细微的铸造颗粒纹理提升真实感，丝杠、加力杆、连接销轴等金属部件采用抛光钢材质，钳口齿面做了哑光耐磨处理，不同部件的材质区分清晰，可直观展现各部分的功能属性。结构设计上充分考虑了手动操作的力臂比例，加力杆的长度经过合理测算，操作人员无需过大的施加力即可获得足够的夹紧力，同时整体结构无复杂异形部件，加工工艺性良好，适合小批量生产制造，可广泛应用于管材切割、套丝、焊接等加工工序中的工件固定场景。
