挖坑机旋转水连接结构三维设计

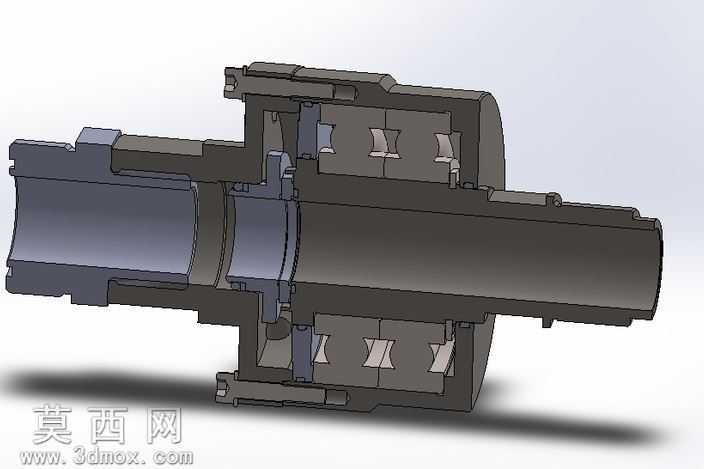

本作品为挖坑机配套的旋转水连接结构三维建模成果，建模阶段采用自底向上的装配设计思路，先对核心功能零件逐一完成参数化建模：首先构建中心主轴类零件，依据流体通径要求设计内部轴向流道，同时预留密封件安装槽位、轴承配合轴颈以及两端的管路连接接口，建模时严格控制轴段同轴度公差，保证后续旋转动作的同心度要求。其次构建外壳类固定零件，设计对应的轴承安装腔、静密封槽位以及外部固定安装结构，同时在壳体内部预留流体环形腔室，保证旋转状态下流体可从径向接口顺利进入主轴流道。之后构建内部的密封组件、支撑轴承、定位卡簧、紧固件等标准与非标零件，密封件根据工作压力与介质特性选用适配的旋转密封结构，建模时还原密封件的唇口结构与压缩量设计，保证旋转过程中的密封可靠性。完成全部零件建模后按照装配约束关系完成总装，添加同轴、贴合、间隙等装配约束，还原真实的装配间隙与配合关系，同时验证旋转动作的干涉情况，确保主轴相对外壳转动时无零件干涉。渲染阶段采用金属材质为主，对主轴、外壳等金属零件赋予合金钢材质，调整粗糙度参数体现机加工表面的金属质感，对密封件赋予橡胶材质，调整漫反射与高光参数体现橡胶的哑光特性，对紧固件赋予标准件镀锌质感，搭配浅灰色渐变背景与柔和的环境光，通过剖面视角展示内部流道与密封、支撑结构的布局，清晰呈现旋转水连接的工作原理：固定侧管路接入外壳接口，流体通过环形腔进入主轴内部流道，随主轴同步旋转输送至工作端，支撑轴承承受径向与轴向载荷保证旋转顺畅，密封组件阻断流体泄漏路径，整体结构紧凑，可满足挖坑机作业时旋转状态下的高压水输送需求，设计过程中充分考虑了易损件的更换便利性，密封件与轴承均设计为可拆换结构，降低后期维护成本。
