M22×1.5内螺纹直通式非返回阀结构设计

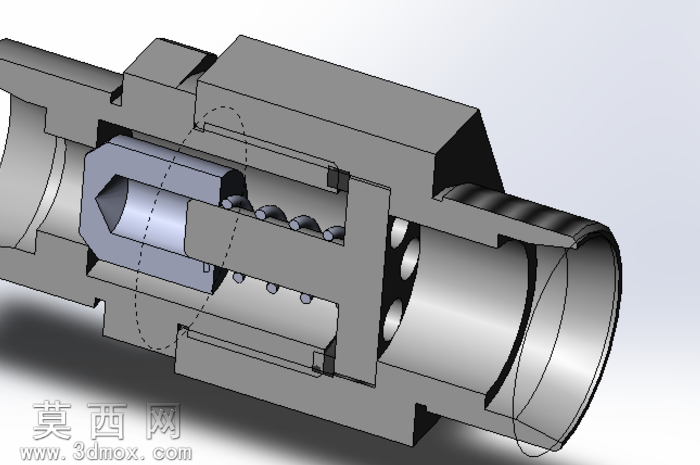

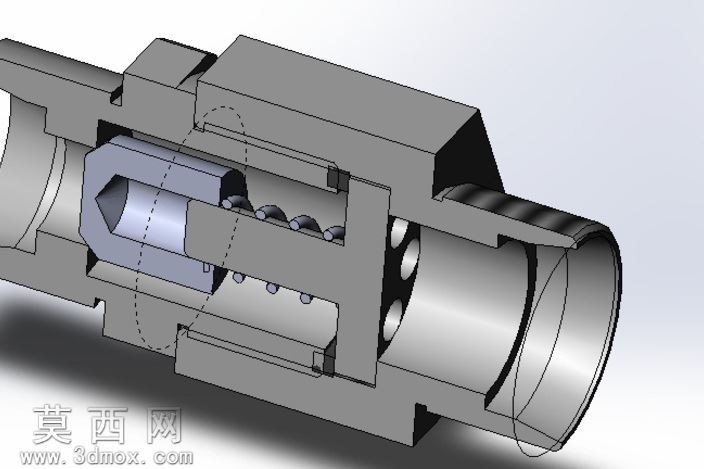

本模型为M22×1.5规格内螺纹连接非返回阀，采用三维参数化建模完成全结构设计，建模过程中严格遵循机械设计公差配合标准，对阀体、阀芯、弹簧、限位套等所有组成零件进行独立参数化建模，保证各零件装配间隙符合实际工况要求。渲染阶段采用金属材质真实质感表现，阀体部分赋予哑光合金钢材质，还原金属加工后的磨砂质感，弹簧与阀芯活动部件赋予亮面不锈钢材质，通过光影对比清晰区分不同功能零件，剖面展示视角下可直观呈现内部流道与止回结构的配合关系。结构设计上采用弹簧加载式锥面密封止回结构，介质正向流动时可克服弹簧预紧力推动阀芯开启，流道经过平滑过渡设计降低介质流动阻力，反向承压时阀芯在弹簧力与介质压力共同作用下贴合密封面实现截断，有效避免介质回流。设计过程中充分考虑管路安装兼容性，两端采用标准M22×1.5内螺纹接口，可直接匹配对应规格的液压、气动或流体输送管路，内部限位结构可限制阀芯最大开启行程，避免弹簧过度压缩导致的疲劳失效，密封锥面经过角度优化，保证低压工况下也能实现可靠密封。整体模型装配关系完整，各零件无干涉错配，剖面视图清晰展示了内部弹簧预紧、阀芯导向、介质流通的完整工作逻辑，可直接用于阀件原理演示、管路系统装配模拟、非标阀件改型设计参考，建模过程中保留了所有特征参数，可根据实际工况需求调整弹簧刚度、阀芯行程、接口尺寸等核心参数，适配不同压力等级、不同介质类型的管路止回需求。
