带把手大容量塑料储液壶结构设计

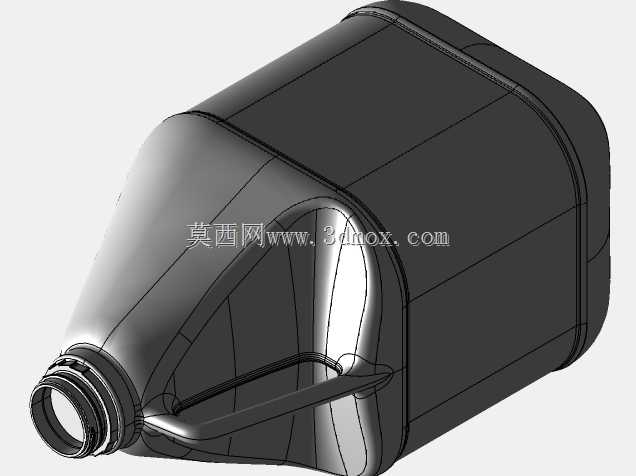

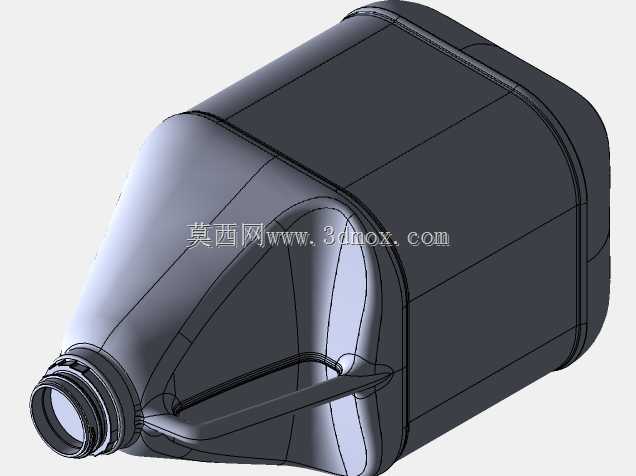

　　这款带一体化把手的大容量塑料储液壶，核心应用场景覆盖日化洗护、车用耗材、食品级液体分装等多个民用与工业分装领域，日常可盛装洗衣液、车用尿素、消毒水、大容量饮用水等不同属性的液态物料，适配从家庭储放、门店分装到工业周转的多场景使用需求。从结构设计逻辑来看，壶身采用近似方中带弧的截面构型，并非规则的长方体或圆柱体，这种设计首先考虑了堆叠码放的稳定性，平直的侧面可以让多个储液壶并排摆放时无多余间隙，充分利用仓储与运输的货架空间，而侧面与底部、顶部衔接处的大圆弧过渡，是吹塑成型工艺的必然要求，能够避免塑料熔体在模具型腔内流动时出现应力集中，同时也能降低使用过程中磕碰导致的开裂风险，尤其是装满液体后壶身承受的静液压力会在转角处集中，大圆角结构可以将应力均匀分散到整个壶壁，提升长期使用的结构可靠性。

　　一体化成型的侧置把手是整个结构的设计重点，把手的内圈尺寸经过人机工程校核，预留了足够的手部穿入空间，即便是佩戴劳保手套的操作人员也能顺利握持施力，把手与壶身的连接位置做了加厚的过渡筋结构，避免提举满装液体的壶体时，连接根部因为应力集中出现断裂，同时把手的截面采用椭圆形而非圆形，贴合手掌握持的自然弧度，降低长时间提举时的手部压痕。壶身顶部的螺纹瓶口采用标准的通用螺纹规格，能够适配市面上常见的螺旋密封盖，包括带导流嘴的防盗盖、内塞式密封盖等不同类型的封盖结构，瓶口的端面做了平整的密封面设计，配合盖内的密封垫片可以实现良好的防漏效果，即便壶体倾倒也不会出现液体渗漏的问题，瓶口根部的加厚凸台结构，既可以提升瓶口的结构强度，避免旋盖时瓶口变形，也能作为盖体旋合到位的限位结构，保证旋盖扭矩的一致性。

　　从安装与使用的边界尺寸来看，壶身的整体宽度控制在常规家用置物架、车用储物格的适配尺寸范围内，高度也符合成年人站立提举时的施力高度，不需要过度抬臂就能完成倾倒操作，壶身的壁厚采用渐变设计，底部与把手连接位置的壁厚略厚于壶身中部，因为底部是放置时的主要承力部位，满装液体时底部需要承受整个壶体加上液体的全部重量，加厚设计可以避免长期放置出现底部凹陷变形，而壶身中部的壁厚适当减薄，在保证结构强度满足堆码要求的前提下，尽可能降低原材料的用量，控制产品的生产成本。壶身的正面预留了足够的平整贴标区域，没有多余的凸起或凹陷结构，能够适配不干胶标签的自动贴标工艺，标签粘贴后不会因为曲面弧度出现翘边、脱落的问题，满足产品的标识信息展示需求。

　　在结构细节处理上，壶底设计了多道内凹的加强筋，既可以提升底部的抗变形能力，也能让壶底放置时形成稳定的支撑面，即便放置在略有不平整的台面也能保持平稳，不会出现晃动倾斜的问题。壶身侧面的轻微内凹曲面，除了提升外观的流线感之外，也能在倾倒液体时让手部有更好的贴合施力点，配合侧把手可以更稳定地控制倾倒的流速，避免液体洒出。整个结构的拔模角度经过严格校核，所有侧壁的拔模角度都满足吹塑模具的脱模要求，不会出现脱模时刮伤壶壁的问题，同时分型线的位置设置在壶身的两侧边缘，尽可能降低分型线对外观和贴标的影响，合模处的飞边余量控制在最小范围，减少后续修边的工序成本。
