多层框架式钢结构支撑结构设计

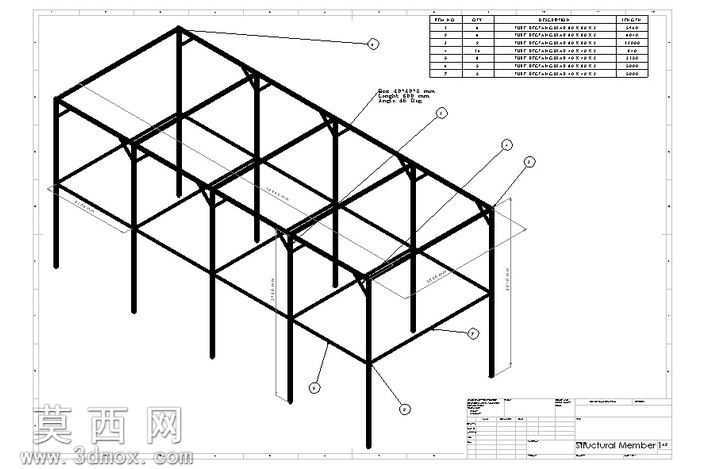

本作品为多层框架式钢结构支撑体系，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循钢结构设计规范，对每一处构件的尺寸、连接节点进行精准定义，确保模型与实际工程应用的参数一致性。建模阶段首先完成整体轴网的定位搭建，按照横向、纵向的跨度参数布设竖向承重柱，竖向柱采用等截面型钢构件，柱脚位置预留基础连接的安装点位，方便后续与土建基础的对接装配。随后完成各层水平横梁的布设，横梁与竖向柱之间采用刚性连接节点设计，节点处加设加劲肋构件提升连接强度，避免结构受力时出现节点变形问题。模型中对所有构件的材质进行统一赋予，采用碳素结构钢的材质参数，还原钢材本身的金属质感与力学属性，同时对构件表面的防腐涂层效果进行渲染呈现，直观展示成品构件的外观状态。整体结构为三层通透式框架布局，各层之间无实体楼板遮挡，清晰展示内部的支撑体系排布，横向与纵向的支撑构件形成稳定的受力网格，可有效传递竖向荷载与水平方向的外力作用。设计过程中充分考虑结构的受力合理性，通过调整构件的截面尺寸与排布间距，在保证整体结构强度、刚度与稳定性的前提下，尽可能优化钢材用量，实现结构安全性与经济性的平衡。配套的工程图纸完整标注了各构件的规格尺寸、定位参数、连接节点做法以及材料明细表，可直接用于生产下料与现场安装指导，图纸中对每一类构件进行编号分类，方便施工过程中的构件管理与装配对位。整体模型结构逻辑清晰，构件连接关系明确，既可以作为钢结构设计的参考案例，也可直接用于相关工程的方案展示与技术交底，完整呈现了框架式钢结构从建模设计到出图的全流程成果。
