iPhone4S铝合金刀片式保护边框设计

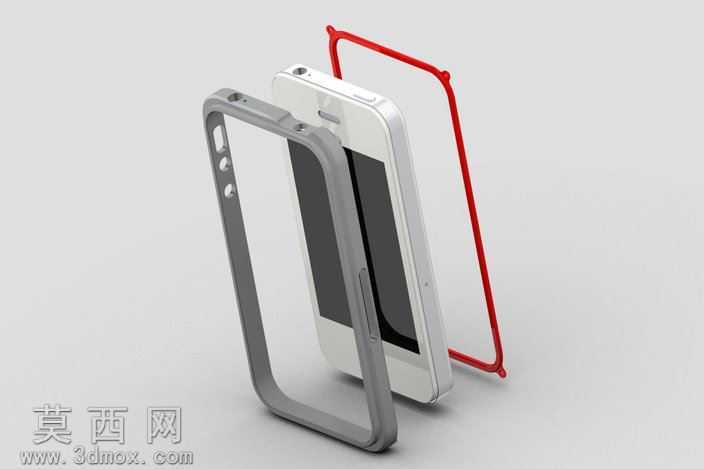

本作品为适配iPhone4S机型的刀片式铝合金保护边框三维建模设计，整体建模过程严格参照苹果官方公布的iPhone4S机身蓝图进行尺寸校准，确保边框与机身的贴合精度控制在0.1mm公差范围内。建模阶段首先提取iPhone4S机身的侧边轮廓、按键开孔、接口位置等关键参数，通过草图绘制勾勒出边框的整体闭合轮廓，再采用拉伸凸台命令生成基础的框体结构，随后针对侧边的刀片式造型进行曲面优化，通过放样、扫掠等命令打造出流畅的窄边线条，既还原了刀片款保护壳的轻薄视觉效果，也保证了结构强度。材质渲染部分，主体边框采用阳极氧化铝合金材质，分别调试了深空灰与中国红两种配色的材质参数，调整金属粗糙度、反射率与环境光遮蔽参数，还原出铝合金磨砂哑光的细腻质感，同时在边角位置添加细微的倒角高光，模拟金属加工后的边缘处理效果。结构设计上，边框采用分体式卡扣组装结构，建模时预留了精准的卡扣卡槽配合间隙，侧边对应音量键、电源键、静音拨片、充电接口、耳机孔的位置都做了精准开孔，开孔边缘做了0.2mm的圆角处理，避免使用时刮花手机机身。设计思路围绕轻薄防护与造型辨识度展开，摒弃了传统保护壳的全包厚重设计，采用边框式结构最大程度保留iPhone4S本身的玻璃机身质感，刀片式的窄边设计在提升握持手感的同时，也能在手机跌落时通过边框吸收冲击力，起到防摔防护作用，铝合金材质的选用也兼顾了轻量化与结构刚性，避免塑料边框易老化变形的问题。渲染阶段搭建了简约的影棚光照环境，采用三点布光方式突出金属边框的质感层次，搭配浅灰色背景让产品主体更加突出，最终呈现的效果清晰展示了保护边框与iPhone4S机身的装配关系，以及两种配色的实际视觉效果，可直接用于产品开模前的结构验证与外观展示。
