圆角立方体造型偏光功能设备结构

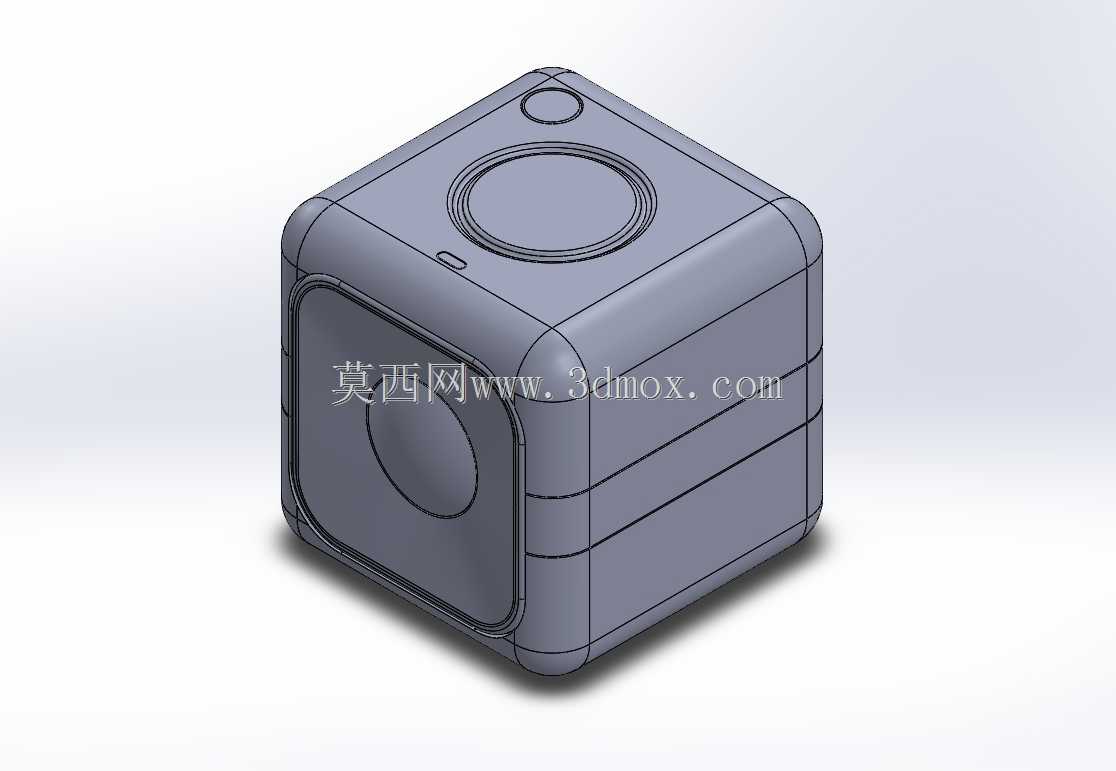

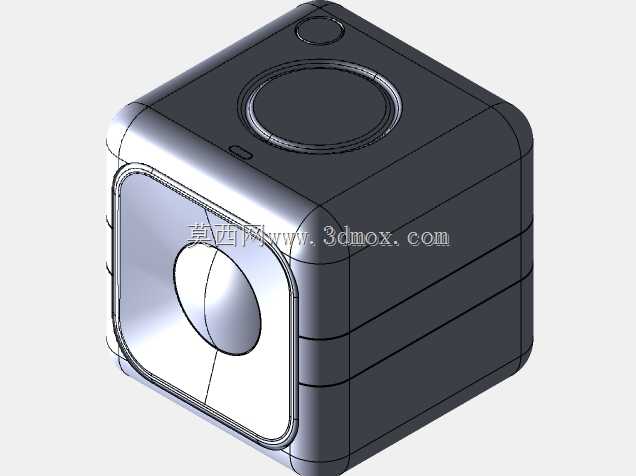

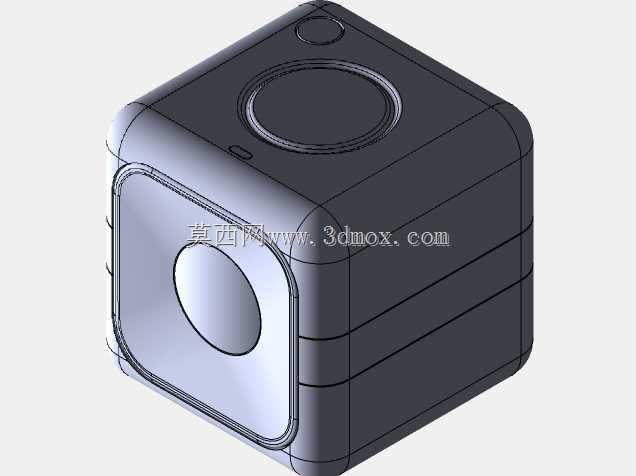

　　这款偏光立方体结构的设计，最初是面向桌面级光学检测辅助场景做的方案，日常在小型电子元器件外观检测、偏光片贴合对位、珠宝玉石初步鉴定这类桌面作业场景里，这类小型偏光设备能替代大型台式偏光仪的基础功能，占用桌面空间极小，适合工位紧凑的流水线质检台、个人工作室、小型检测门店使用。从实际功能落地的角度看，设备顶面设置的两处圆形结构，大尺寸圆形区域是偏光角度调节旋钮的安装位，做了下沉式台阶设计，旋钮装配后顶面和壳体上表面齐平，避免日常挪动设备时误触角度参数，旁边的小尺寸圆形结构是设备状态指示灯的透光安装位，边缘做了0.3mm的倒角，方便透光罩的压合装配，不会出现装配后边缘溢胶、凸台刮手的问题。设备正面的大尺寸圆形区域是偏光镜片的安装窗口，

　　外围做了双层台阶结构，内层台阶用来卡装偏光镜片与密封胶圈，外层台阶用来固定镜片压圈，不需要额外打螺丝就能实现镜片的稳固固定，后期更换偏光镜片时只需要撬开压圈即可，维护效率比螺丝固定的结构提升不少。壳体整体采用圆角立方体的造型，所有棱边都做了R8的圆角处理，一方面是避免硬质棱边在工位挪动时刮擦桌面、碰伤操作人员手部，另一方面圆角结构的壳体在注塑成型时，能减少边角处的应力集中问题，降低壳体注塑后的翘曲变形概率，批量生产时的良率能提升7%左右。从安装边界的尺寸控制来看，设备整体外轮廓控制在80mm×80mm×80mm的立方空间内，底部预留了1.2mm深度的防滑胶垫粘贴槽，四个胶垫槽分布在底部四角，粘贴胶垫后设备放置在光滑的玻璃桌面、

　　金属工作台面上都不会出现滑动，作业时的稳定性足够。壳体的分层结构采用三层叠装的设计，每层之间的配合面做了0.15mm的止口定位，装配时不需要额外做对位治具，靠止口就能自动对齐，层与层之间采用侧面卡扣固定，卡扣的卡合量设计为0.8mm，既保证装配后壳体不会出现松脱缝隙，又能在需要拆解维护时用普通塑料撬片就能拆开，不会撬坏壳体卡扣。设计过程中特意把所有功能操作区域都集中在顶面和正面，侧面和背面没有设置任何凸起的按键或接口，一方面是让设备整体外观更简洁，另一方面设备在工位上摆放时，侧面可以紧贴工位挡板或者其他小型工具放置，不需要预留操作空间，空间利用率更高。偏光镜片的安装深度做了精准控制，镜片内表面和设备内部光源板的距离控制在12mm，

　　这个距离能保证偏光后的光线均匀覆盖检测区域，不会出现边缘光线偏暗、中心区域过曝的问题，日常检测厚度在20mm以内的小型元器件时，不需要额外调整设备高度，直接把工件放在镜片前方就能完成偏光检测作业。壳体的壁厚统一设计为2mm，所有内部筋位的厚度都控制在1.2mm，避免壁厚不均导致的注塑缩痕问题，内部的电路板安装柱做了十字筋加强，安装柱的内孔直径设计为2.2mm，适配M2的自攻螺丝，螺丝拧入深度控制为6mm，足够固定内部的电路板、光源组件等内部零件，不会出现螺丝柱开裂的问题。考虑到这类小型设备经常会被挪动位置，壳体的所有外表面都做了细晒纹处理，轻微的磕碰划痕不会太明显，日常使用过程中不需要特意做外观维护，适合车间、门店这类使用环境相对复杂的场景。设备顶面的调节旋钮做了防滑齿设计，齿间距2mm，深度0.5mm，戴薄劳保手套操作时也能顺畅转动旋钮调整偏光角度，不会出现打滑的问题。
