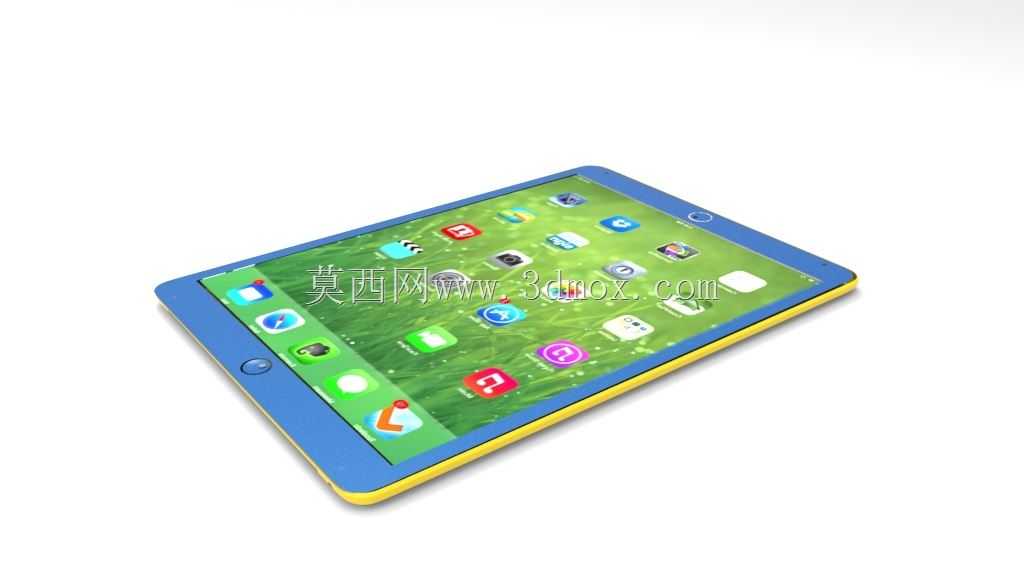

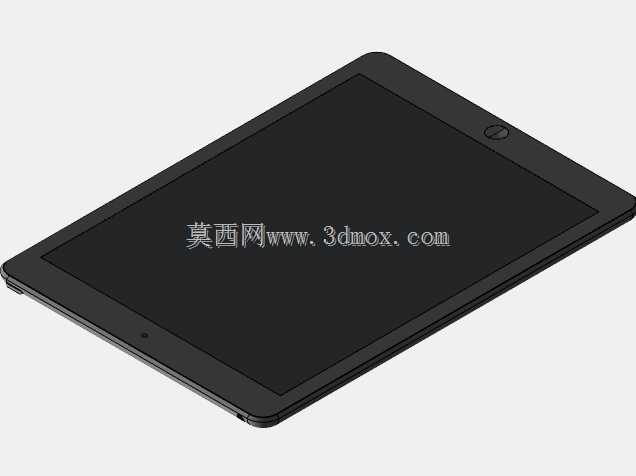

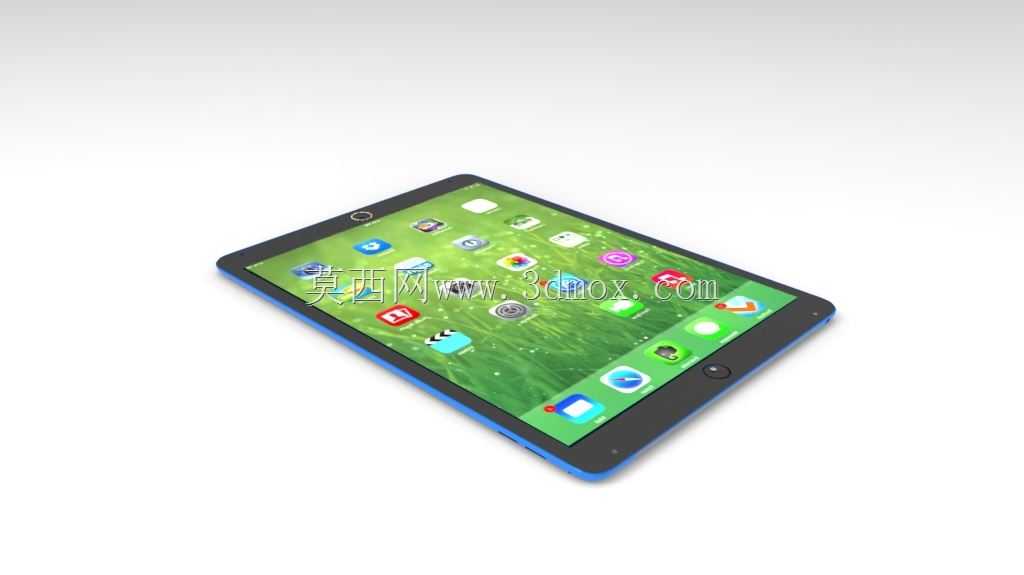

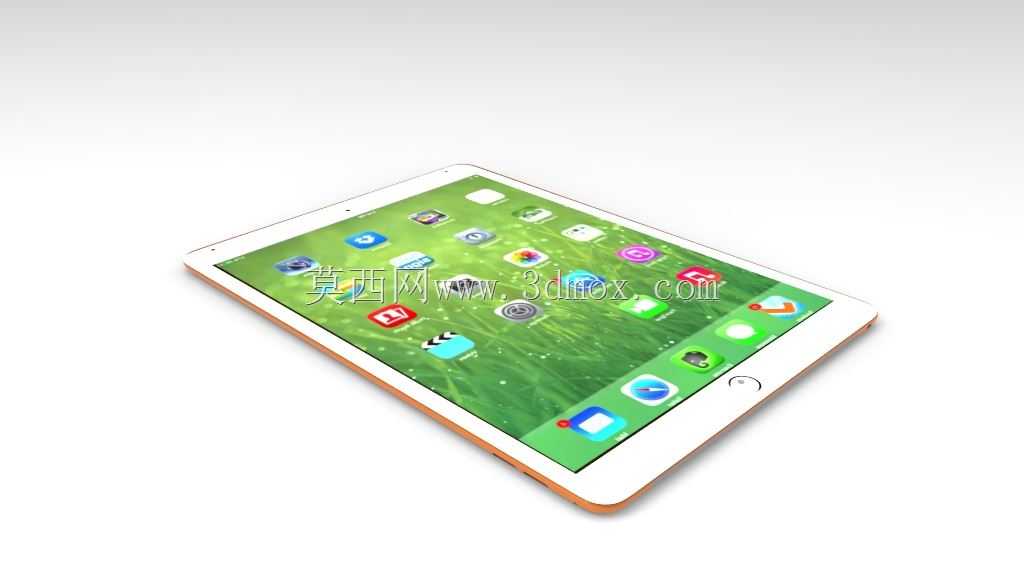

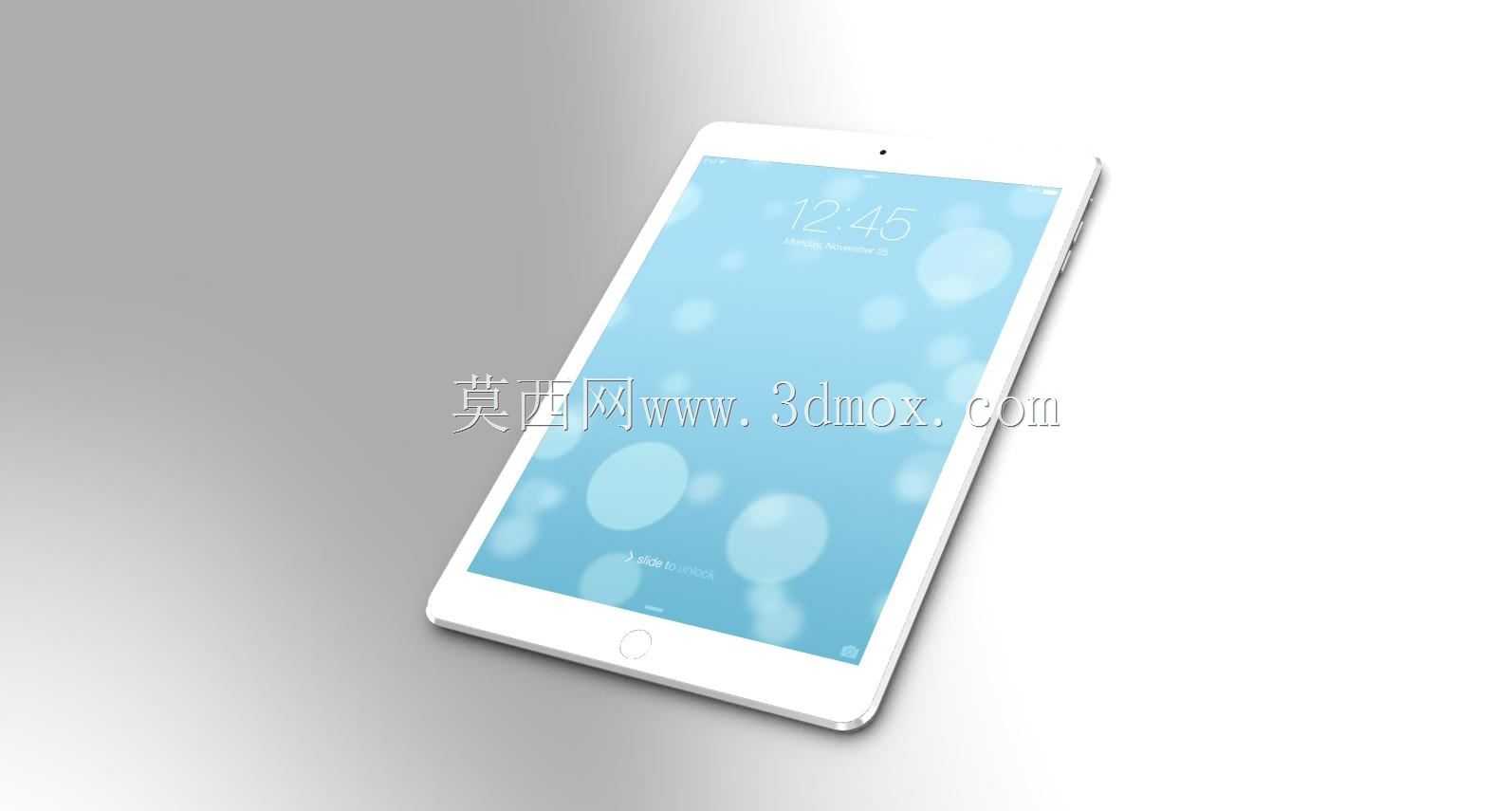

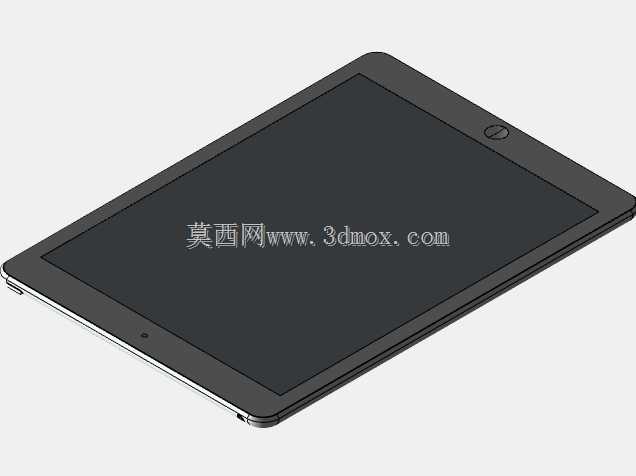

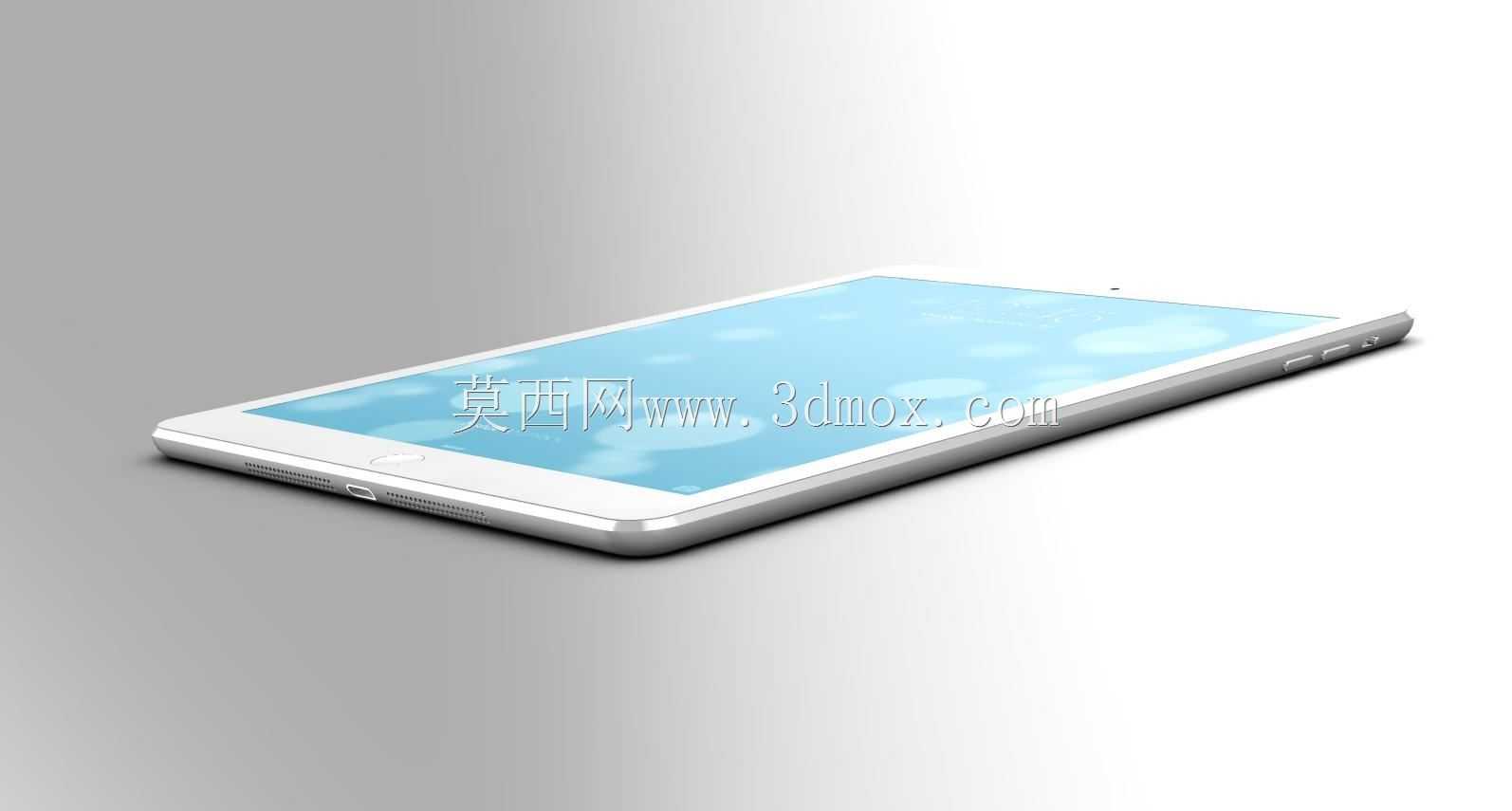

苹果iPad Air平板外观结构三维数模

　　在消费电子周边配件的开发流程中，精准的主机三维数模是所有结构设计工作的核心基准，这套iPad Air的三维模型完全参照苹果官方公开的产品蓝图进行参数化构建，所有外观曲面、按键位置、接口开孔的坐标都经过多轮校准，能够直接对接保护壳、支架、外接键盘等配套产品的结构设计工作，省去了逆向扫描的点云处理环节，大幅缩短配件开发的前期准备周期。从实际应用场景来看，这类消费电子主机的精准数模主要服务于配件生产厂商的结构验证环节，比如做全包硅胶保护套的厂商，需要依托数模提取机身外轮廓的连续曲面，计算硅胶材料的收缩余量，确定套体的拔模角度，同时预留出摄像头、扬声器、充电接口的精准避让位，避免出现开孔偏移、套合过松或过紧的问题；做桌面金属支架的厂商，

　　则需要依托数模确定机身的重心位置、侧边厚度参数，设计匹配的夹持结构，保证支架支撑时机身的稳定性，不会出现滑脱、重心偏移倾倒的情况。模型构建过程中，优先还原了机身的一体化铝合金外壳曲面特征，从顶部的前置摄像头开孔、侧边的音量按键与静音拨片位置，到底部的Lightning接口、扬声器开孔阵列，再到正面的Home键位置与屏幕边框的R角弧度，所有外观可见的结构特征都做了1:1的比例还原，机身的厚度过渡、边缘的倒角曲率都和实际产品保持一致，没有做简化处理，能够满足外观手板打样、结构干涉检查的需求。在设计思路上，这套数模没有做内部元器件的堆叠还原，而是把建模重心全部放在外部装配边界上，因为对于配件开发来说，不需要考虑主机内部的主板、电池排布，

　　只需要明确所有外部的接触、避让尺寸即可，这样的处理方式也让模型的曲面质量更高，没有冗余的特征干扰，提取曲面、做布尔运算的时候不会出现破面、几何错误的问题。从安装边界的参数来看，数模严格还原了机身的长宽厚尺寸，四个边角的圆弧半径、侧边按键的凸起高度、摄像头模组的凸起厚度都做了精准还原，在做适配类配件设计的时候，可以直接在数模上进行配合公差的标注，比如硬壳类配件和机身的单边间隙控制在0.1mm以内，软质硅胶套的过盈配合量控制在0.2-0.3mm，这些参数都可以直接依托数模进行模拟验证，不需要反复用真机进行试模调整。对于结构设计从业者来说，这类精准的主机数模还可以用来做曲面建模的练习参考，观察消费电子产品的曲面过渡处理方式，

　　理解G2连续曲面在实际产品上的应用逻辑，比如机身背部到侧边的曲面如何顺滑过渡，如何在薄型机身上实现结构强度与外观质感的平衡，这些细节都可以通过数模的曲率分析进行拆解学习。在实际的配件开发流程中，很多小厂商之前依赖手工测量真机尺寸，很容易出现测量误差，导致开模之后产品套合不良，造成模具修改的成本损失，而依托经过校准的三维数模进行前期设计，可以在软件里完成所有的配合模拟，提前发现干涉、错位的问题，把设计验证环节提前到开模之前，有效降低开发的试错成本。另外，在做展会展示用的数码产品仿真模型、影视道具的3D打印制作时，这套数模也可以直接用来生成打印路径，制作出和真机尺寸、外观完全一致的仿真道具，不需要额外进行尺寸调整。数模的曲面构建采用了实体建模加曲面补正的方式，所有的特征都保留了建模历史，可以根据不同的设计需求进行参数调整，比如如果需要做加厚的防摔保护套，可以直接提取机身外曲面之后做等距偏移，快速生成套体的基础曲面，再进行卡扣、防撞角的结构设计，整个流程的效率比从零开始建模要提升数倍。需要注意的是，这套数模侧重外部结构的还原，没有包含内部的结构细节，所以不适合用来做主机本身的拆机维修、内部改装类的设计参考，但是对于所有外部适配类的配件开发、外观展示类的应用场景，其精度完全能够满足工业级的设计需求。
