像素点阵式无线数显时钟结构设计

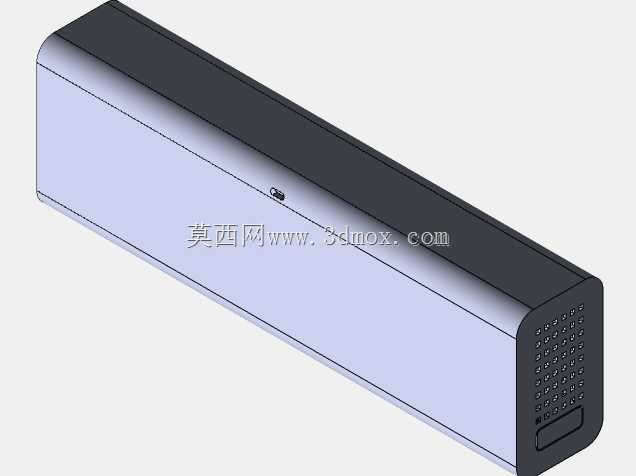

　　这款像素点阵式无线时钟的三维结构设计，首先要考虑桌面摆放场景的安装边界，整体采用长条形圆角长方体壳体，壳体边缘做R2.5的圆角过渡，避免直角磕碰，整体长度控制在160mm区间，宽度45mm，高度32mm，适配常规桌面置物架、床头柜、办公工位隔板的摆放空间，底部预留1.2mm深度的硅胶防滑垫安装槽，四个角位的防滑垫直径8mm，摆放时不会与光滑桌面产生相对滑移，也不会刮伤木质、玻璃材质的桌面表层。从功能实现的结构逻辑来看，正面显示区域分为两个功能区块，左侧是8*8规格的像素点阵区，右侧是四位七段式数码显示区，像素点阵区可实现天气图标、自定义表情的像素化展示，右侧数码区负责时间、温度数值的清晰呈现，显示区域的视窗采用半透明磨砂PC材质，

　　厚度1mm，既可以遮挡内部PCB板的线路排布，又能保证LED点阵发光时的光线均匀扩散，不会出现明显的灯珠颗粒感，视窗与壳体的配合采用卡扣式连接，卡扣间距控制在20mm以内，配合0.1mm的装配间隙，避免长期使用后出现视窗翘边、漏光的问题。壳体顶部预留四个轻触按键的安装位，按键采用与壳体同色的ABS材质，按键行程1.2mm，每个按键下方对应PCB板上的锅仔片触发结构，按键与壳体开孔的单边间隙留0.15mm，既保证按键按压无卡滞，又能避免灰尘从按键缝隙进入壳体内部。内部结构的排布上，PCB板采用卧式安装，通过四个M2的铜柱固定在壳体底壳的定位柱上，定位柱高度预留8mm的空间，用来容纳wifi模块、温湿度传感器、锂电池的安装位置，

　　wifi模块采用板载贴片设计，天线区域对应壳体侧边的非金属避让区，避免金属壳体屏蔽无线信号，保证wifi对时、无线数据传输的信号稳定性。温湿度传感器的位置预留了与外界连通的透气孔，透气孔直径1mm，呈矩阵式排布在壳体侧端，孔位内侧贴有防尘透气膜，既保证空气流通实现精准的温湿度检测，又能阻挡灰尘、泼溅的水渍进入设备内部。供电部分的结构设计兼顾有线与无线使用场景，壳体后端预留Type-C充电接口的开孔，接口位置做了下沉1mm的设计，避免充电线插头长期插拔对接口造成的外力损伤，内部锂电池仓采用卡扣式固定结构，电池容量适配常规500mAh软包锂电池，电池与PCB板之间预留0.5mm的绝缘麦拉片安装空间，避免电池磨损PCB线路造成短路风险。从结构设计的落地性来看，上下壳体的配合采用止口结构，止口搭接量1.5mm，配合超声波焊接工艺，装配后壳体的拼接缝隙控制在0.1mm以内，整体壳体的壁厚均匀控制在2mm，避免注塑生产时出现缩痕、翘曲的成型缺陷，所有内部筋位的厚度不超过主体壁厚的60%，防止筋位背面出现外观缩印。这款时钟的结构设计除了满足家用桌面摆放的需求，也可以适配嵌入式安装场景，壳体背部预留两个挂墙孔位，孔位采用葫芦孔设计，可适配M3的膨胀螺丝挂装在墙面，同时背部也预留了背胶粘贴的平整区域，可直接粘贴在冰箱、金属置物架等垂直立面使用，不同安装方式的结构预留都做了受力校核，挂装状态下壳体的承重安全系数达到3倍以上，不会出现长期使用后脱落的问题。

　　显示部分的结构设计还考虑了不同光线环境下的使用体验，视窗内侧预留了光敏传感器的安装位，可根据环境光线强度自动调节LED点阵的显示亮度，避免夜间亮度过高造成光污染，白天亮度过低导致显示内容看不清的问题，传感器的位置避开LED灯珠的直射区域，保证光线检测的准确性。按键的功能排布从左到右依次对应模式切换、数值加、数值减、设置确认，按键表面做了细微的凸点标识，盲操作时可以通过触感区分不同按键，无需低头查看即可完成时间设置、功能切换操作。内部走线的空间预留充分，所有板间连接线都设计了对应的走线槽与压线筋，避免装配时线材被壳体挤压造成破损，也防止长期使用后线材移位触碰内部运动部件（这款产品无运动部件，主要是避免线材遮挡显示区域、干扰传感器检测）。整体结构的装配流程遵循从内到外的顺序，先将PCB板固定在底壳定位柱上，依次连接电池、传感器的连接线，整理线材卡入走线槽后，扣合面壳完成超声波焊接，最后粘贴防滑垫、按键键帽，整个装配过程无复杂工序，适合批量注塑生产与组装，所有零部件的脱模斜度都控制在1.5度以上，深筋位的脱模斜度加大到2度，避免注塑脱模时出现顶白、拉伤的外观缺陷。
