三节25500电池固定承载支架结构

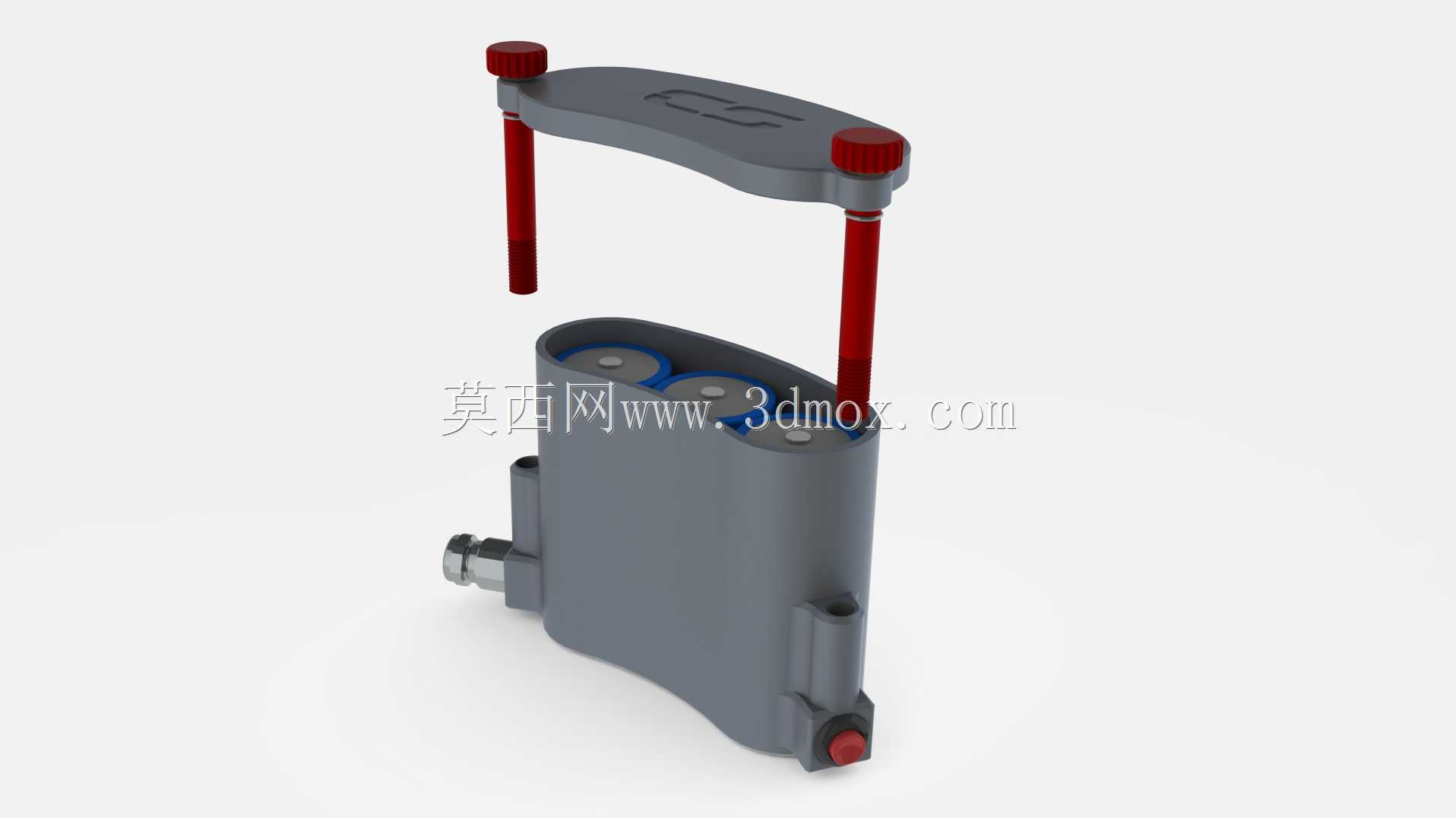

　　这款三槽位电池承载固定结构，主要面向便携储能设备、小型户外供电模组、手持检测仪器的内置供电舱设计需求，适配市面常规25500规格圆柱电芯的安装固定场景，可同时容纳三节电芯串接排布，解决多电芯并列安装时的定位偏移、晃动松脱、接线端受力拉扯等实际工程问题。从结构设计逻辑来看，主体承载仓采用一体化弧面围合结构，仓体内壁对应每节电芯的柱面弧度做贴合式限位设计，电芯装入后侧壁无多余旷量，避免设备在移动、振动工况下电芯与仓壁发生碰撞磨损；仓体底部预留电芯负极接触位的安装沉台，可直接适配常规弹簧顶针或焊接式导电片的安装，无需额外增加定位垫块。上部的压紧提架结构通过两根带防滑旋钮的调节杆与主体仓体连接，旋钮表面做滚花处理，

　　徒手即可完成锁紧与松开操作，无需借助额外工具，提架下压后对应每节电芯的正极位置设置绝缘压块，既可以限制电芯轴向窜动，又能避免正极与金属架体直接接触造成短路风险，提架表面的弧形凹槽同时兼顾便携提手功能，设备检修更换电芯时可直接提拉提架取出整组电芯，无需逐个抠取。结构侧面预留了接线端子安装位与小型按钮开关的固定孔，可直接集成供电输出接口与电源控制开关，无需额外在设备壳体上开孔固定电气元件，减少整机装配的工序步骤。从安装边界尺寸来看，主体仓体的宽度适配三节25500电芯并列排布的最小外轮廓尺寸，仓体壁厚控制在1.5mm，在保证结构强度的前提下尽可能压缩占用空间，适配小型便携设备内部狭窄的安装舱位；两根调节杆的长度预留了5mm的调节余量，

　　可兼容不同厂家生产的25500电芯存在的长度公差，避免因电芯尺寸公差导致压合过紧或压合不到位的问题。结构的边角位置全部做R2圆角过渡处理，既避免装配过程中锐边划伤操作人员，也减少应力集中问题，提升结构的抗冲击性能，在设备发生跌落、碰撞时，圆角结构可分散冲击力，避免仓体开裂。在实际应用场景中，这款支架可直接用于小型户外露营灯、便携气体检测仪、手持工业测温设备、小型应急启动电源的供电舱结构，既可以作为独立的电池仓模块直接装配在设备外壳内部，也可以搭配独立外壳做成可拆卸的备用电池包，实现设备的热更换供电。设计过程中充分考虑了注塑成型的工艺需求，所有侧壁均做1度的脱模斜度，无倒扣结构，无需复杂的抽芯模具即可批量生产，有效降低制造成本；

　　压合旋钮与调节杆采用嵌装式连接，装配时直接压入即可完成固定，无需螺丝紧固，提升装配效率。仓体侧面的加强筋结构沿电芯排布方向设置，在不增加壁厚的前提下提升仓体的侧向抗挤压能力，避免设备受挤压时仓体变形挤压电芯造成安全隐患。
