工业抛光用带柄尼龙刷头结构设计

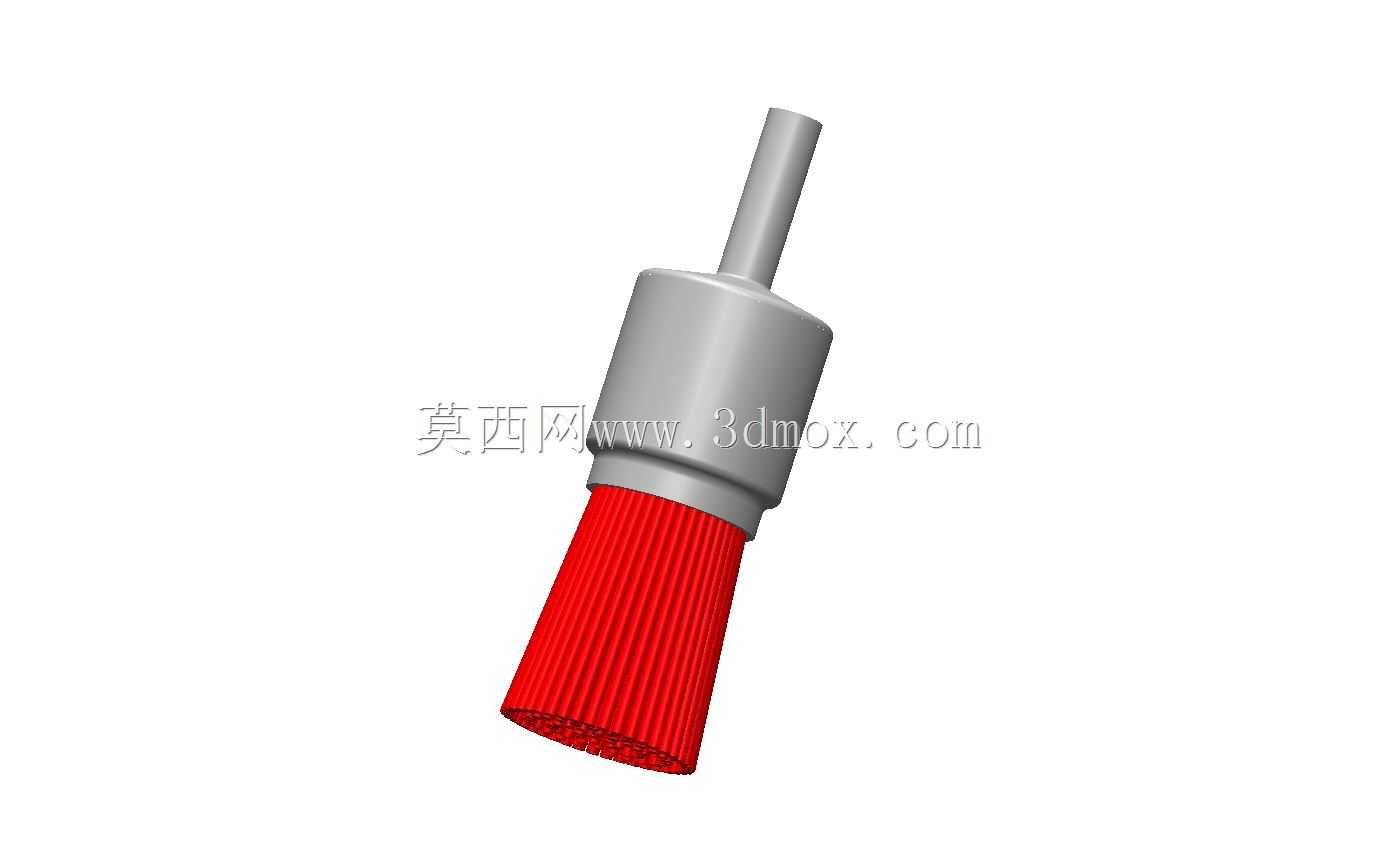

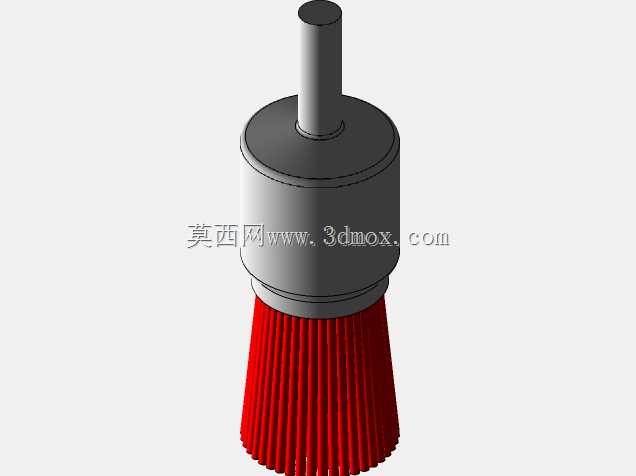

　　在金属零部件精密加工、塑胶件后处理、3D打印件表面整饰的工序环节里，这类带柄抛光刷头是手持打磨工具、台式抛光设备上适配率极高的易耗作业配件，和常规砂轮、砂带类磨具不同，它的柔性刷丝结构可以贴合复杂曲面、沟槽、内孔交线等刚性磨具难以触达的作业区域，不会像硬质磨具那样在工件表面留下过深的打磨划痕，也能避免薄壁工件在打磨过程中出现受力变形的问题。从结构设计逻辑来看，整个刷头分为夹持柄、连接基座、刷丝束三个核心功能段，夹持柄采用等直径圆柱结构，表面做光滑无毛刺处理，直径尺寸匹配常规手电钻、吊磨机、台式抛光机的夹头装夹范围，装夹时不需要额外加装转换套，插入夹头后锁紧即可保证同轴度，高速旋转时不会出现偏心抖动的问题，能有效降低作业时的设备震动，

　　减少操作人员的持握疲劳。连接基座采用台阶式圆柱结构，上端和夹持柄做一体化同轴连接，下端做内凹的环形嵌槽，刷丝束通过热固或者压合的方式固定在嵌槽内部，固定位置的刷丝根部完全被基座包裹，不会出现高速旋转时单根刷丝甩出的安全隐患，基座的外径尺寸略大于刷丝束的收拢直径，在刷丝接触工件打磨时，基座不会和工件表面发生剐蹭，同时也能对刷丝根部起到防护作用，避免刷丝在反复弯折过程中从根部断裂，延长刷头的整体使用寿命。刷丝部分采用锥形收拢结构，靠近基座的位置刷丝排列紧密，向外延伸时逐渐呈微扩的锥状，这种排布方式可以让刷丝在接触工件时既有足够的支撑刚性，保证打磨切削力，又能让刷丝端部有足够的形变空间，适配不同弧度的工件表面；

　　刷丝材质多选用掺加磨料的尼龙丝，耐磨性能优于普通尼龙丝，在打磨金属飞边、塑胶合模线、氧化层时，磨粒可以均匀参与切削，不会出现普通刷丝打磨效率低、磨损快的问题。从安装边界来看，夹持柄的长度控制在常规夹头最大装夹深度范围内，装夹后露出的柄段长度不会过长，避免高速旋转时出现共振；整个刷头的总长度适配手持打磨工具的作业空间，在狭窄的腔体内部作业时，不会因为整体长度过长出现干涉，刷丝束的最大外径覆盖常规小面积抛光的作业范围，针对小凹槽、焊缝余高打磨、螺纹牙型清理等场景，不需要频繁更换不同规格的刷头就能完成作业。实际生产场景中，这类刷头常被用于五金冲压件的去毛刺处理，冲压完成后的零件边缘会存在不同厚度的冲裁毛边，

　　使用这类刷头沿着零件边缘匀速走一遍，就能把毛边完全去除，同时在边缘形成均匀的小圆角，不会破坏零件的尺寸精度；在模具维护场景里，模具型腔表面的轻微锈迹、残留的塑胶积碳，也可以用这类刷头进行清理，不会刮伤模具的抛光面，避免影响最终成型产品的表面质量；针对3D打印完成的树脂或者金属零件，表面的层纹、支撑去除后的残留痕迹，用这类刷头低速打磨，可以快速把表面修整均匀，为后续的喷砂、抛光工序做好基础。设计这类刷头的三维模型时，需要重点保证夹持柄和基座的同轴度公差，若同轴度偏差超过0.05mm，高速旋转时就会出现明显的偏心，不仅打磨精度无法保证，还会加速设备夹头的磨损；刷丝的排布密度需要结合应用场景调整，用于重切削去毛刺的刷头刷丝排布更密，提升整体刚性，用于精细抛光的刷头刷丝排布稍疏，让刷丝有更好的柔性，贴合复杂曲面。另外，基座和刷丝的连接位置需要做圆角过渡，避免应力集中，在刷丝反复弯折受力时，不会出现基座开裂的问题；夹持柄的端面做倒角处理，方便插入设备夹头，不需要反复调整位置就能完成装夹。
