五轴工业机械臂结构三维设计

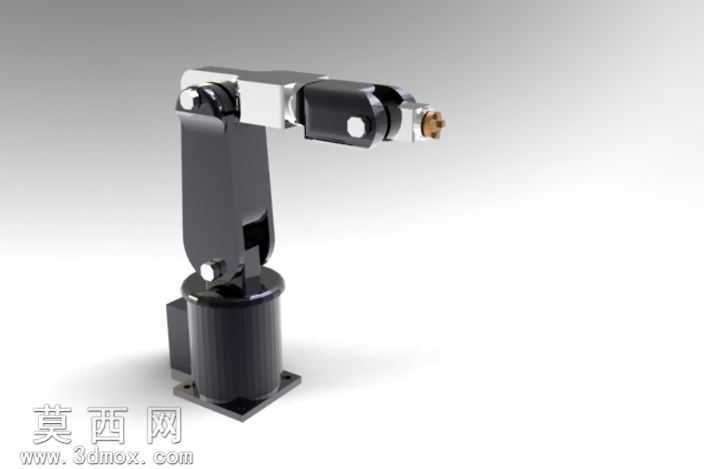

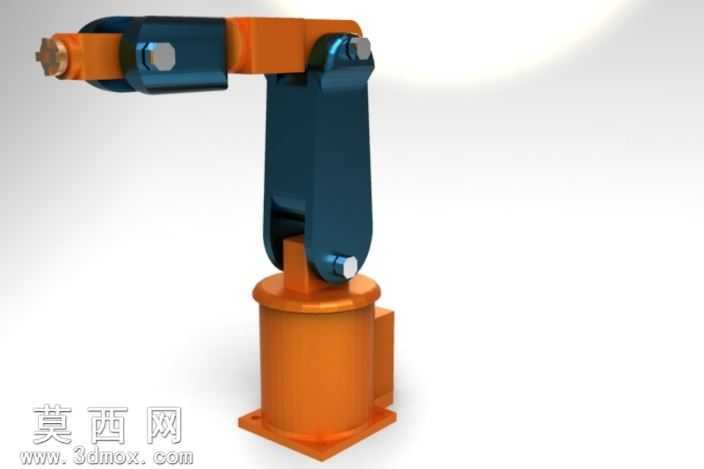

本作品为五轴工业机械臂的三维结构设计，整体建模过程严格遵循工业机械臂的实际工程参数，在三维建模软件中完成全参数化结构搭建，从底部基座到末端执行器的每一处结构都经过尺寸校准，确保各关节的运动行程、装配间隙符合真实工业机械臂的设计规范。建模阶段首先完成底部固定基座的结构绘制，基座采用带安装孔的方形法兰底座设计，搭配圆柱形回转支撑结构，为整个机械臂提供稳定的安装基础，同时预留了第一轴回转运动的内部安装空间，可容纳伺服电机、减速机构等核心传动部件。向上依次搭建大臂摆动关节、小臂摆动关节、腕部旋转与摆动关节，五个运动轴的结构均采用独立模块化设计，每个关节处都预留了传动件、密封件、紧固件的安装位，关节外壳采用流线型包覆设计，既可以保护内部传动结构，也能避免工业生产环境中的粉尘、切削液侵入设备内部。材质渲染阶段针对不同部件的实际工业用材进行材质区分，基座与关节外壳采用哑光黑色工业硬质合金材质，搭配银灰色金属质感的结构连接件，末端执行器的夹取部位采用铜色金属材质，还原真实工业设备的材质质感；渲染过程采用柔和的影棚布光方案，突出机械臂各关节的结构层次与装配关系，清晰展现各部件的衔接细节。设计思路围绕工厂自动化生产场景的通用作业需求展开，五轴的运动配置可以覆盖大部分上下料、工件搬运、简单装配的作业范围，模块化的关节设计也便于后续根据实际需求更换不同规格的末端执行器，适配不同的生产作业场景。整体结构设计兼顾了刚性与运动灵活性，各关节的受力结构经过优化，在保证机械臂整体负载能力的同时，尽可能降低了臂体自身重量，提升运动响应速度，模型的结构细节完整，可用于工业机械臂的结构展示、运动仿真演示以及相关教学场景使用。
