金属铝板搭建多关节机械臂结构设计

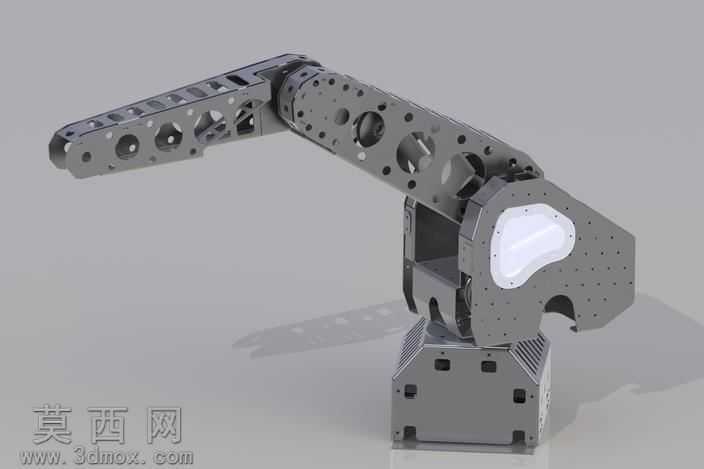

本作品为采用金属铝板作为核心基材搭建的多关节臂机器人三维模型，整体建模过程严格遵循机械结构设计逻辑，在三维软件中先完成整体运动链路的骨架搭建，再逐段拆分各关节的装配关系，确保每一处连接结构都符合实际机械运动的自由度要求。模型的大臂、小臂段均采用镂空式铝板拼接设计，在三维建模阶段就对板材的开孔位置、减重槽轮廓做了参数化约束，既保证了整体结构的刚性，又最大程度降低了臂体自身重量，适配关节驱动的负载上限。关节衔接处的旋转座结构做了多层嵌套设计，建模时预留了驱动元件、传动组件的安装位，所有安装孔位的尺寸、间距都按照通用机械装配标准设定，可直接对接实际加工的工艺要求。材质渲染阶段针对金属铝板的表面特性做了精细化调整，主体结构采用哑光阳极氧化铝的材质表现，还原金属板材经过切割、折弯、攻丝后的真实质感，关节处的白色护板则采用磨砂工程塑料材质，与金属主体形成清晰的材质区分，渲染时通过柔和的侧光打光，凸显出铝板表面的细微肌理与结构件的棱角轮廓，整体视觉效果贴近实际装配完成的实物状态。设计思路上优先考虑模块化装配逻辑，大臂、小臂、底座各部分均可独立拆分，每段臂体的连接法兰都做了通用化设计，方便后续根据使用需求更换不同长度的臂段或是调整末端执行器的安装接口，底座部分预留了电控元件的容纳空间，侧面设计有散热格栅结构，兼顾了内部元件的散热需求与整体外观的完整性。整个模型的结构完全基于实际可加工的铝板工艺设计，没有无法落地的异形结构，所有板材的厚度、折弯半径都符合常规铝加工的工艺参数，既可以作为机械臂设计的参考方案，也可直接用于教学演示、结构验证等场景。
