透明结构可调式精密虎钳机构

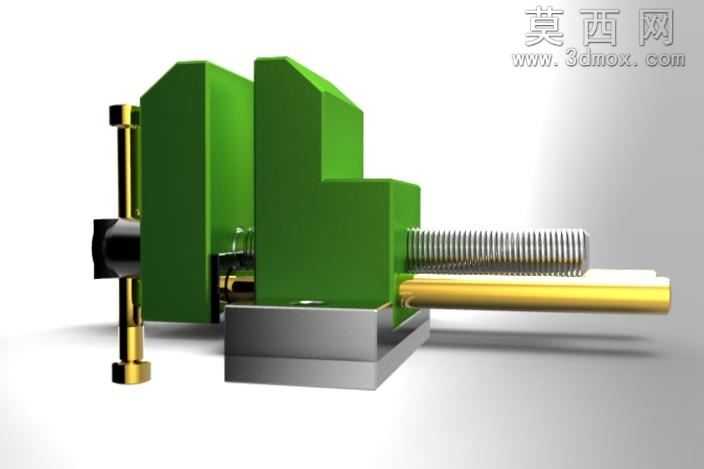

车间里普通虎钳用久了总藏着些闹心的问题，钳口平行度跑位、丝杆进灰卡涩、活动钳身窜动夹不紧薄壁件，不少新手做夹具设计时只会照着现成模型抄外形，根本没摸透里面的配合逻辑。这个模型做了半透明的壳体处理，能直接看清内部丝杆、导向柱、锁紧块的排布关系，不用拆件就能捋顺整个力的传递路径。

做装配逻辑梳理的时候特意留了公差配合的演示间隙，导向铜套和钢柱之间选的是H7/g6的间隙配合，既保证活动钳身滑动不卡滞，又不会因为间隙过大出现夹持偏摆。丝杆尾部的止推轴承位置特意做了可视化的装配层，能看到轴承内圈和丝杆轴肩、外圈和钳体沉孔的贴合关系，不少新手建模时容易把轴承的装配间隙留错，要么压装时挤碎保持架，要么运转时外圈跟转打滑，这个模型里的配合尺寸完全是按实际加工的装配要求来的，不是随便把零件堆到一起的假装配。

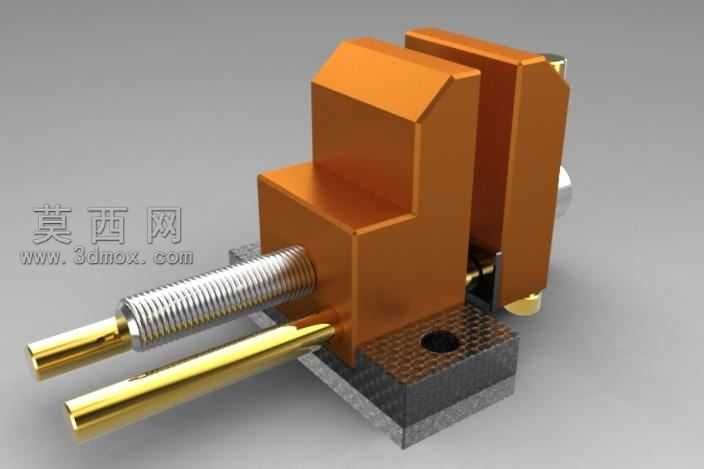

钳口的可调垫块做了快拆结构的演示，侧面的锁紧螺钉位置避开了装夹时的工件干涉区，平时夹异形件换软钳口的时候，不用把整个钳身拆下来，拧两个小螺钉就能完成更换。底部的定位键槽尺寸是按标准铣床工作台的T型槽做的，装到机床上不用反复打表找正，键侧的间隙留了0.02mm的安装余量，既方便装拆又能保证定位精度。

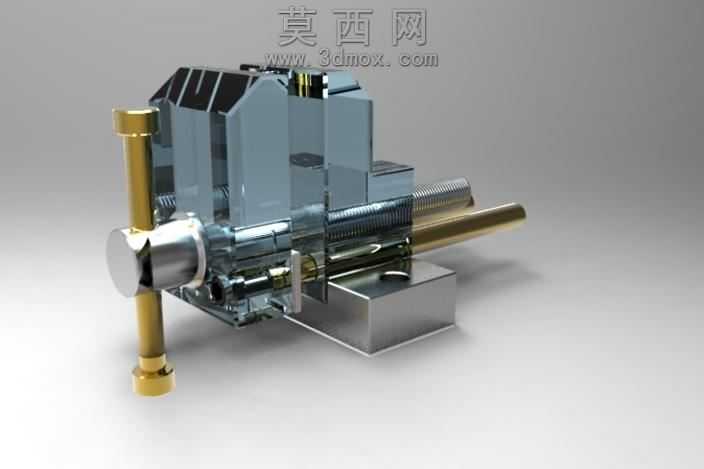

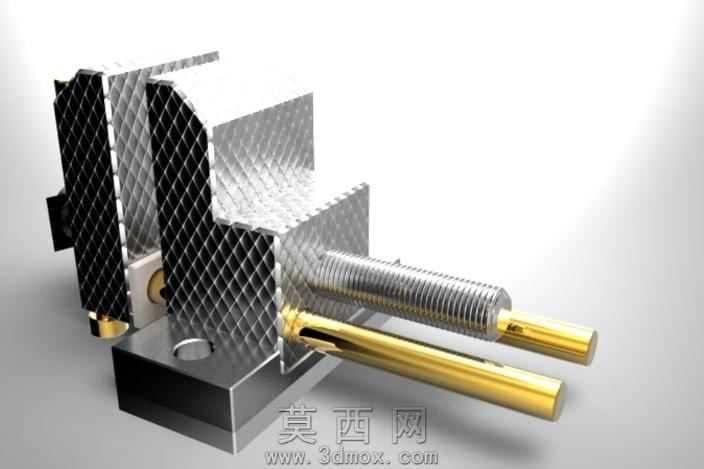

半透明的外壳部分不是单纯为了好看做的特效，是特意把非核心受力的壳体做了透视处理，能看到内部丝杆和活动钳身的连接螺母是嵌装在钳身内部的，不是外露的容易进铁屑的结构，这种结构能避免加工时的切屑掉进螺纹副里磨坏丝杆，日常维护只需要定期往注油孔里打黄油就行，不用频繁拆洗丝杆。旁边的金色导向柱是做了表面淬火处理的演示效果，表面硬度能到HRC55以上，长期滑动也不会拉出沟槽，和铜套配合的时候磨损量极小，普通车间用个三五年都不用换导向件。

拿这个模型做实训教学的时候，能直接给学生演示装配顺序：先装底部的定位键，再把丝杆穿进固定钳身，套上止推轴承和锁紧端盖，再装活动钳身和导向柱，最后装钳口垫块和锁紧螺钉，每一步的配合要求都能对应到实际加工的工艺要求，不会出现建模时零件干涉、装不上的问题。做夹紧力仿真的时候也能直接用这个模型的受力路径，力从手柄传到丝杆，再通过螺母带动活动钳身沿导向柱平移，最终把力均匀传到钳口的工件上，不会出现偏载夹伤工件的情况。
