机用螺杆式夹紧虎钳三维结构设计

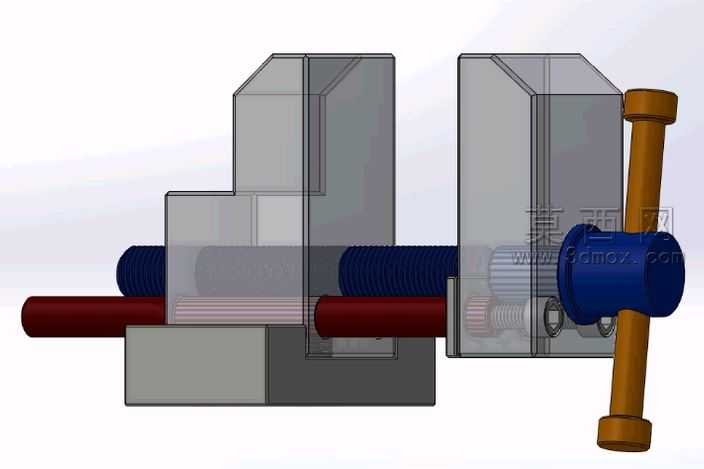

本作品为机用螺杆式夹紧虎钳的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成固定钳身、活动钳身、传动螺杆、T型丝杠、锁紧手柄、导向光杆、钳口垫块等单个零件的特征建模，再通过同轴、重合、平行、距离等标准装配约束完成整体装配，同时对活动钳身的滑动行程、螺杆的旋合长度、钳口的开合范围做了参数化关联，可通过修改核心参数快速调整虎钳的装夹规格，适配不同尺寸工件的装夹需求。渲染阶段采用半透明材质处理固定钳身与活动钳身的壳体部分，既保留了外部整体轮廓的辨识度，又能清晰展示内部螺杆传动副、导向副的装配关系与运动逻辑，金属传动件采用哑光钢材质模拟真实加工表面的金属质感，操作手柄采用棕褐色硬质工程塑料材质，区分不同功能部件的材质属性，提升模型的视觉层次感与结构可读性。结构设计上采用双导向光杆配合主传动螺杆的布局，相比单杆导向结构大幅提升活动钳身滑动过程的稳定性，避免装夹过程中活动钳身出现偏摆、翘曲问题，保证钳口装夹面的平行度；传动螺杆采用梯形螺纹设计，具备良好的自锁性能，装夹工件后可依靠螺纹副的自锁特性保持夹紧力，无需额外锁紧结构即可防止装夹松动；钳口位置设计有可更换的带防滑纹垫块，既可以提升装夹摩擦力，又能在垫块磨损后快速更换，延长虎钳整体使用寿命；末端的T型手柄采用大力臂设计，操作人员无需借助额外加力杆即可输出足够的夹紧力矩，操作便捷省力。设计过程中充分考虑机加工场景的实际使用需求，对所有运动部件做了干涉检查，模拟活动钳身全行程滑动过程，确认螺杆旋合、手柄转动、钳口开合均无运动干涉，同时对关键受力部件做了结构强度校核，保证在额定夹紧力下钳身、螺杆等核心部件不会出现塑性变形，整体结构紧凑、传动可靠，可直接用于机加工工装的参考设计、机械原理教学演示，也可作为非标工装夹具设计的参考原型。
