铝合金XL型同步带轮精密三维结构设计

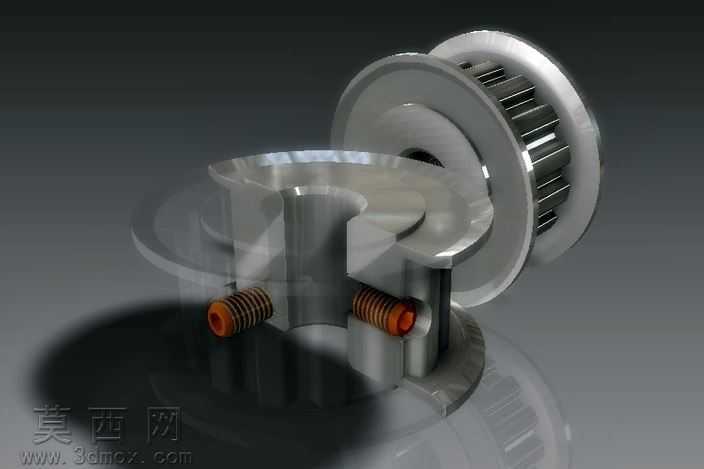

本作品为XL型铝合金同步带轮的三维参数化建模成果，建模过程严格遵循同步带轮的行业设计规范，先通过草图绘制确定带轮的节距基准轮廓，以5.08毫米的XL型节距为核心参数，依次绘制10个齿槽的截面轮廓，确保齿形与标准XL同步带的啮合精度。建模阶段采用拉伸、切除、阵列等特征命令完成主体结构构建，先生成带轮的外圆基体，再通过螺旋阵列或圆周阵列完成所有齿槽的切削加工特征，随后依次构建法兰挡边、轮毂夹紧结构、紧定螺钉安装孔等细节结构，其中轮毂部分设计为剖分式夹紧结构，适配10毫米直径的安装轴，通过两个对称布置的紧定螺钉实现轴与带轮的无键锁紧固定，保证传动过程中的同轴度与扭矩传递稳定性。材质设定阶段为模型赋予6061铝合金的金属材质，调整材质的反射率、粗糙度参数模拟真实铝合金的哑光金属质感，紧定螺钉部分采用合金钢材质并做发黑处理的视觉效果，弹簧垫圈部分设置为弹簧钢的金属色泽，不同材质的区分让模型的结构层次更加清晰。渲染阶段采用工作室环境光模式，添加柔和的顶光与侧光补光，突出带轮齿面的加工质感与轮毂夹紧结构的细节，通过半透明剖面展示效果直观呈现内部的轴孔配合、螺钉锁紧的装配关系，清晰展示带轮的整体长度20.6毫米、外径15.7毫米、节圆直径16.2毫米、适配皮带宽度9.5毫米、安装孔直径6毫米等核心尺寸对应的结构特征。设计过程中充分考虑同步带轮的实际使用场景，法兰挡边的高度设计可有效防止同步带运行过程中发生跑偏脱落，剖分式轮毂的夹紧结构无需额外加工键槽，降低了安装轴的加工成本，同时保证了传动的定心精度，整体模型的所有尺寸参数均可直接编辑调整，可快速衍生出不同齿数、不同孔径、不同适配带宽的同系列同步带轮模型，为传动机构的设计选型、装配干涉检查、运动仿真提供精准的三维数字模型支撑。
