半导体承载40×40毫米REVA2x5矩阵载具

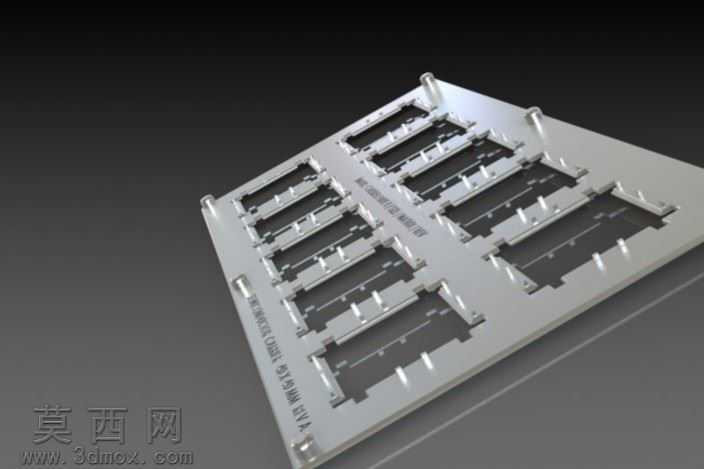

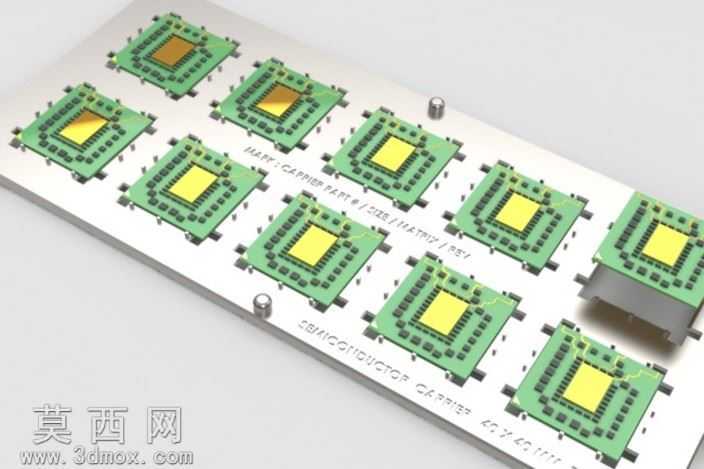

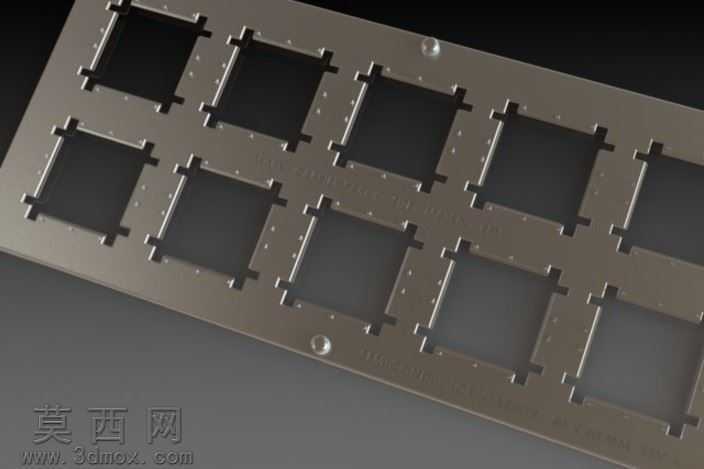

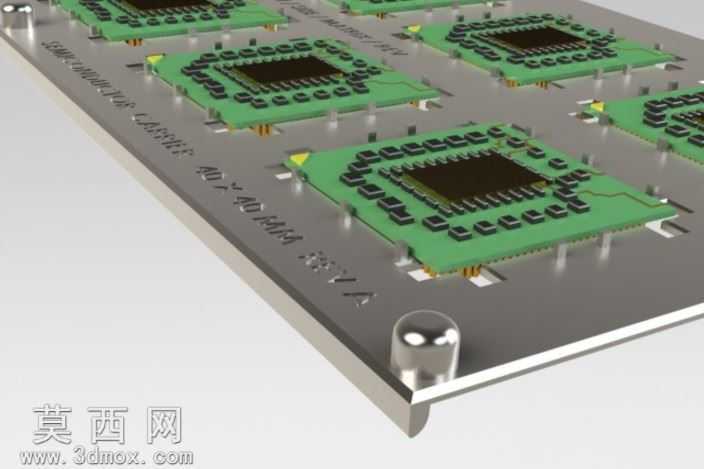

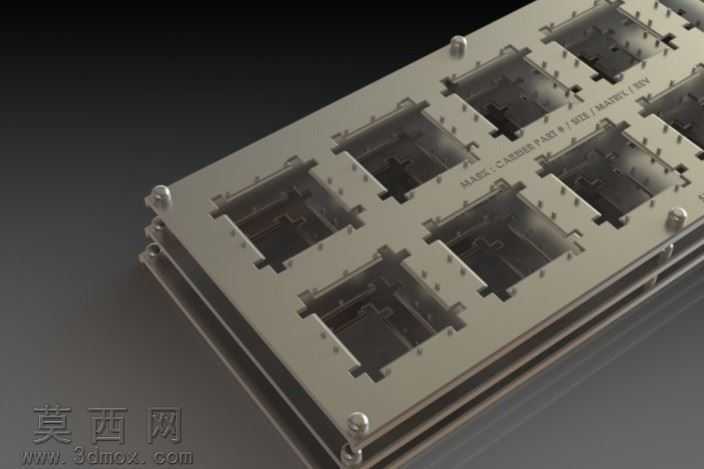

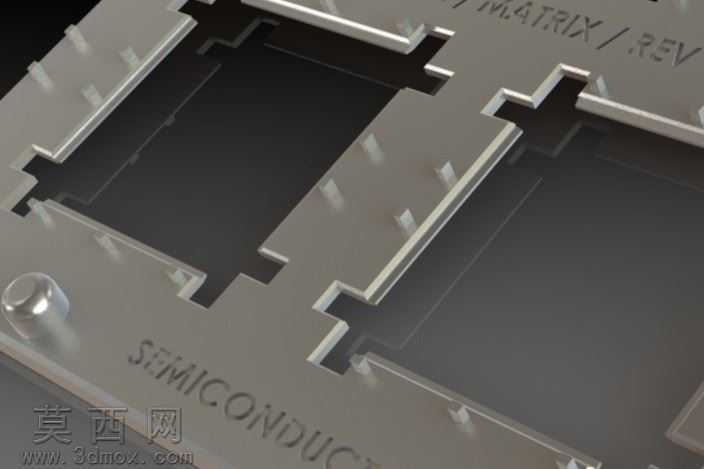

本模型为半导体工艺配套的承载载具三维设计，采用2行5列的矩阵排布设计，适配40×40毫米规格的基板承载需求，整体建模过程严格遵循半导体制造场景的使用规范，首先完成金属基底的主体结构建模，对基底表面的定位槽、定位柱结构进行精准参数化绘制，保证每一个承载位的尺寸公差控制在微米级适配要求，同时对基底边缘的定位销、导向结构做了细节还原，确保载具在自动化产线流转过程中能够精准对位。建模过程中针对绿色PCB基板部分，还原了基板表面的芯片焊盘、周边阻容元件的排布结构，对芯片本体的引脚、表面纹理做了精细化建模，每一个元件的位置、尺寸都严格参照实际半导体承载工艺的布局要求。材质渲染部分，金属基底采用哑光金属材质，还原铝合金载体的磨砂质感，表面的蚀刻标识做了凹凸贴图处理，增强真实感；PCB基板采用典型的阻焊绿油材质，搭配焊盘的金属光泽、芯片的哑光黑封装材质，阻容元件的黑色塑封与金属端盖材质区分明确，整体渲染效果还原了实际生产场景中载具的真实视觉状态。结构设计上充分考虑半导体工艺中的流转需求，载具整体厚度适中，边缘做了倒角处理避免刮擦，每个承载位周边设置了避让槽，方便机械手臂取放基板，同时载具的定位结构兼容标准半导体产线的传输接口，能够适配多类自动化加工设备的装夹要求。设计思路围绕半导体生产过程中基板的承载、定位、流转需求展开，矩阵式排布能够在单块载具上承载10组基板，提升产线加工效率，同时统一的尺寸规范能够兼容同规格不同类型基板的承载需求，具备较强的通用性，模型细节完整覆盖了实际载具的所有结构特征，可用于工艺展示、产线模拟、结构验证等多类场景。
